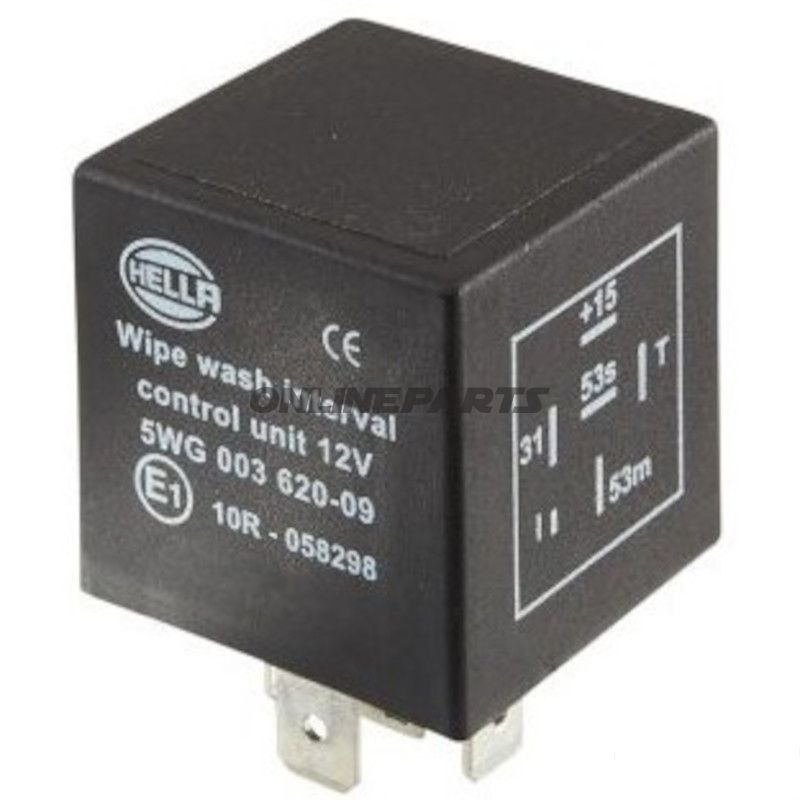

Relais Wisch Waschmq 1689306

Relais Hella 5WG 003 620-091 Multifunktionsrelais til Wisch/Wasch. 6-polig, 12 V. Maße 30 x 30 x 42 mm.
Verfügbarkeit: Auf Lager
Artikelnummer: 168.91.57
Lieferzeit: 1-5 Tage
Hersteller: Hella
€40,94
PayPal Klarna Payments Creditcard Apple Pay Google Pay






  • Schnelle Lieferung mit GLS – deine Bestellung ist schnell bei dir
  • Sichere Zahlung – wir schützen deine Daten sorgfältig
  • Teilzahlungen mit Klarna – einfach und flexibel
  • Finde die richtigen Teile – nutze unser präzises Suchmodul
  • Über 20 Jahre Erfahrung

Multifunktionsrelais für Scheibenwischer-/Waschanlage, 12 V (Windschutzscheibe)

Produkt: Relais Wisch Wasch MQ 1689306 von Hella. GTIN: 4082300701463. Herstellernummer (MPN): 168.91.57.

Dies ist ein 6-poliges Multifunktionsrelais zur Steuerung der Scheibenwischer- und Waschanlage an der Windschutzscheibe. Das Relais dient als Zeit- und Funktionsmodul und übernimmt Intervallbetrieb sowie verschiedene Betriebsfunktionen der Wischer in einem 12‑V‑Elektriksystem.

Funktion und Anwendung

  • Steuert Wischerintervall und zugehörige Funktionen für die Frontscheibenwischer.
  • Unterstützt mehrere Betriebsfunktionen (Multifunktion), z. B. Intervall, kontinuierlich niedrig/hoch und Kombination mit der Spritzventilsteuerung, abhängig von der elektrischen Verschaltung des Fahrzeugs.
  • Wird typischerweise im Fahrzeugnetz nahe Sicherungs-/Schaltpanel oder im Relaiskasten montiert; erfordert korrekte Anschlussbelegung gemäß dem Fahrzeug‑Schaltplan.

Material und technische Eigenschaften

  • Spannung: 12 V DC, geeignet für gängige Pkw und leichte Fahrzeuge mit 12‑V‑System.
  • Polzahl: 6‑polige Konfiguration bietet mehrere Anschlussmöglichkeiten zur Steuerung von Wischer‑ und Wascherfunktionen.
  • Abmessungen: 30 x 30 x 42 mm, kompaktes Design, passend für Standardrelaisfassungen und Einbauräume.
  • Ohne Halter: Wird ohne Montagehalter geliefert; daher ist die Prüfung der Einbaumöglichkeiten im Fahrzeug erforderlich.
  • Gehäuse und Kontakte: Ausgelegt für elektrische Steuerung unter normalen Betriebsbedingungen; Hella verwendet Materialien und Kontakte, die für wiederholtes Schalten im Fahrzeugumfeld dimensioniert sind (konkrete Materialien sind nicht angegeben).

Kompatibilität und Installation

  • Das Relais ist ein Original‑Hella‑Produkt (MPN 168.91.57) mit GTIN 4082300701463, was den identischen Funktionsersatz bei Austausch in Fahrzeugen erleichtert, die zuvor dasselbe Hella‑Relais verwendet haben.
  • Prüfen Sie vor dem Austausch das Fahrzeuge‑Elektrikschema und den vorhandenen Relaisetyp (6‑polig, 12 V). Die Reihenfolge und Funktion der Steckkontakte sollten mit der Fahrzeugsteckverbindung übereinstimmen.
  • Da das Relais ohne Halter geliefert wird, ist bei Bedarf ein Montageadapter oder eine passende Relaisfassung in der richtigen Größe zu wählen.

Technische Daten (übersetzt und zusammengefasst)

  • Spannung: 12 V
  • Anzahl Poles: 6
  • Kontaktfunktion: Multifunktion
  • Mit Halter: Nein
  • Maße: 30 x 30 x 42 mm

Hinweise für den Anwender

  • Stellen Sie beim Arbeiten an der Fahrzeugelektrik die Batterie ab und befolgen Sie die Installationsanweisungen des Herstellers.
  • Wenn im Fahrzeug zuvor ein entsprechendes Hella‑Relais (MPN 168.91.57) verwendet wurde, kann dieses Relais in der Regel ersetzen, sofern Steck‑ und Funktionskonfiguration identisch sind.
  • Bei Unsicherheit hinsichtlich der Kompatibilität wird empfohlen, den Schaltplan zu prüfen oder eine Werkstatt zu kontaktieren, um fehlerhafte Anschlüsse zu vermeiden.

Die Marke Hella ist in den Produktdaten angegeben und steht für die Herstellerspezifikationen dieses Multifunktionsrelais. GTIN 4082300701463 und MPN 168.91.57 können zur Kreuzprüfung in Ersatzteil‑Datenbanken und bei Bestellungen verwendet werden.
