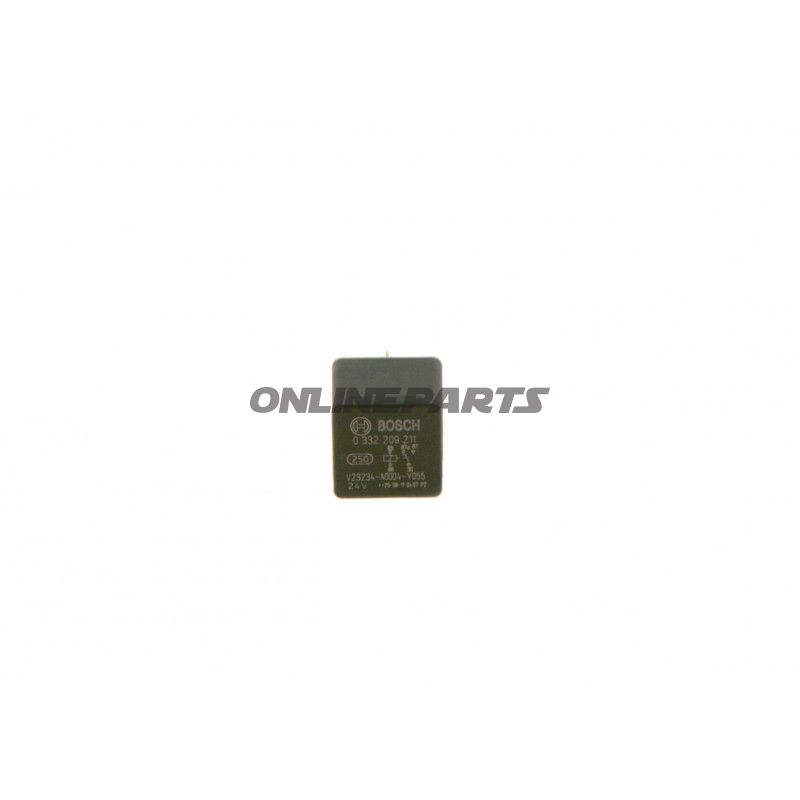

RELAIS WECHSLER 24V 20A 5-POLIG

5-poliges 24 V Arbeitsrelais / Multifunktionsrelais für Fahrzeuge

Produkt: 5-poliger normally open Relaiskontakt für 24 V-Systeme. Dieses Relais wird typischerweise in elektrischen Schaltungen schwerer Fahrzeuge eingesetzt, um Pumpen, Gebläsemotoren, Beleuchtungskreise oder andere Verbraucher zu steuern, bei denen ein robuster, mechanischer Schalter erforderlich ist.

Funktion
Das Relais fungiert als elektromagnetischer Schalter: Wird die Spule mit 24 V versorgt, zieht der Innenkontakt einen beweglichen Kontakt an, der den normalerweise offenen Stromkreis schließt und das Durchfließen von bis zu 20 A über die Lastkontakte erlaubt. Die 5-polige Ausführung ermöglicht getrennte Steuer- und Lastverbindungen sowie gegebenenfalls eine Durchgangsverbindung oder zusätzliche Signalausgabe, abhängig von Montageraster und Anschlussplan.

• Nominallspannung: 24 V DC
• Nennbelastung: 20 A kontinuierlich
• Polzahl: 5-polig (normally open Kontakt)
• Temperaturbereich: -40 °C bis +85 °C

Materialien und konstruktionsbedingte Eigenschaften
Das Relaisgehäuse besteht aus thermoplastischem Material mit geeigneter elektrischer Isolation und mechanischer Festigkeit für den Einsatz in Fahrzeugen. Kontakte sind aus Legierungen gefertigt, die sich durch gute Leitfähigkeit und Verschleißfestigkeit bei wechselnder Last bis 20 A auszeichnen. Spule und bewegliche Teile sind für wiederholte Verbindungen innerhalb der angegebenen Temperaturbereiche dimensioniert. Die Konstruktion eignet sich für Standard-Montageumgebungen im Motorraum und Rahmen, erfordert jedoch eine korrekte Kabelführung und Absicherung gemäß den Anforderungen der Anwendung.

Kompatibilität und Ersatzteile
Dieses Relais wird unter der Marke Bosch hergestellt und wird oft als Ersatz für Bosch Artikelnummer 0 332 209 211 geführt. Die angegebene Herstellernummer (MPN) ist 118.00.99, und der Artikel lässt sich über die GTIN 4047026871715 in Lager- und Einkaufs-Systemen nachverfolgen. Prüfen Sie stets die Stiftkonfiguration und Kabelführung in Bezug auf das Schaltungsdiagramm Ihres Fahrzeugs oder Ihrer Maschine, da die 5-polige Bauform je nach Hersteller oder Halterung unterschiedliche Pinouts haben kann.

Technische Vorteile in der Praxis

• Robust für 24 V-Systeme mit nominell bis zu 20 A Belastung — geeignet für viele Komponenten in Nutzfahrzeugen.
• Breiter Temperaturbereich (-40 °C bis +85 °C) gewährleistet Funktion in kühlen wie warmen Arbeitsumgebungen.
• 5-poliges Design bietet Flexibilität für getrennte Steuer- und Lastverbindungen sowie ggf. Durchgangssignale.

Technische Daten (Zusammenfassung)

Hinweis
Stellen Sie sicher, dass geeignete Sicherungen und korrekt dimensionierte Kabelquerschnitte verwendet werden, und prüfen Sie den Montagesplatz auf Kompatibilität mit den Abmessungen des Relais und dem Steckerdesign. Das Relais wird ohne Halter geliefert; falls eine Halterung gewünscht wird, wählen Sie diese separat entsprechend dem Pinlayout und den Montagerfordernissen.
