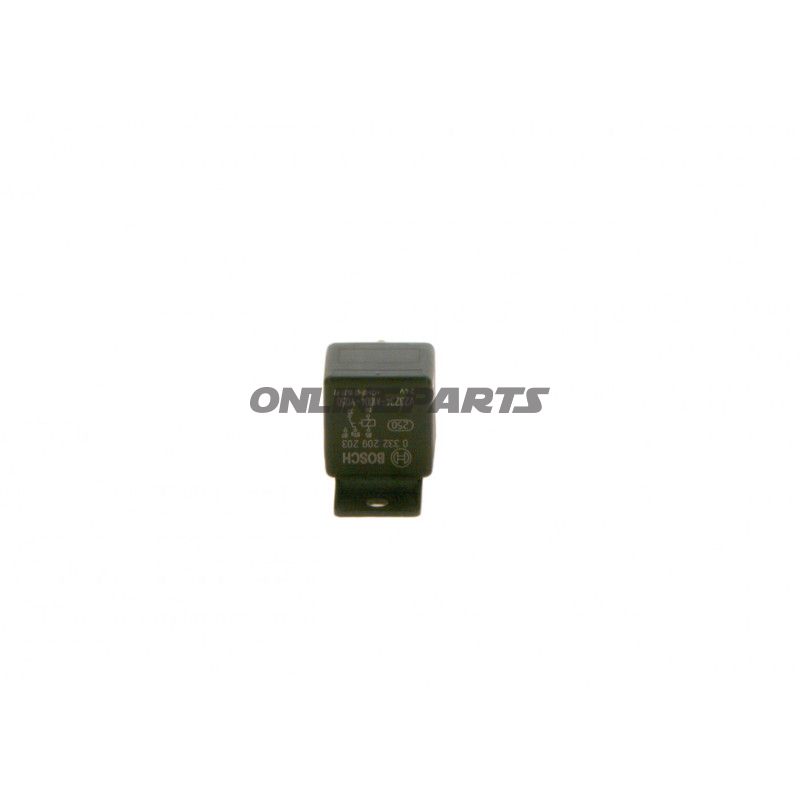

RELAIS WECHSLER 24V 20A 5-POLIG

Multifunktionsrelais 24 V, 20 A, 5-polig für Schaltfunktion

Produkt: Multifunktionsrelais von Bosch (MPN: 118.00.97, GTIN: 4047026846799). Dieses Relais ist ein 5-poliger Wechselkontakt, ausgelegt für 24-V-Systeme mit einer nominellen Belastungsstromstärke von 20 A. Die Bosch-Referenz 0 986 332 203 wird oft für diese Art angegeben und ersetzt zuvor Bosch-Nummer 0 332 209 203.

Funktion und Anwendung

• Das Relais fungiert als Wechselkontakt (Schaltfunktion), was bedeutet, dass es zwischen Normally Open (NO) und Normally Closed (NC) Kontakt je nach Spule umschaltet.
• Typische Anwendungen umfassen die Steuerung elektrischer Schaltungen in Fahrzeugen und Maschinen mit 24-V-Installationen, z. B. Steuerung von Beleuchtung, Signalisierung, kleinen Motoren oder andere Lasten, bei denen eine 5-polige Konfiguration gewünscht ist.
• Für Mechaniker und Techniker konzipiert, die eine kompakte, zuverlässige Reläteinheit zum Austausch oder zur Wartung benötigen.

Materialien und mechanische Eigenschaften

• Gehäuse: Robuste Kunststoffgehäuse, typischerweise von Bosch bei elektromagnetischen Reläen verwendet, bietet elektrische Isolation und mechanischen Schutz gegen Vibrationen.
• Kontaktmaterial: Kupferlegierung oder ähnliches leitfähiges Material, beschichtet, um Korrosion zu reduzieren und niedrigen Kontaktwiderstand unter Last sicherzustellen.
• Spule und interne Komponenten: Standard elektromagnetische Spulenbauweise ausgelegt für industriellen/automotiven Betrieb bei 24 V.
• Temperaturbereich: Betrieb von -40 °C bis +100 °C, deckt typische Temperaturbereiche in Fahrzeug- und Maschinenumgebungen ab.

Elektrische Spezifikationen

• Nennspannung: 24 V DC.
• Nennbelastung: 20 A bei korrekt angeschlossener Last und adäquater Leiterführung.
• Anzahl der Pole: 5 (ermöglicht mehrere Kontaktwege oder gemeinsames/Wechsel-Anordnung je nach Pin-Konfiguration).
• Kontaktfunktion: Schalt-/Wechselkontakt (change), was bedeutet, dass mindestens ein Kontakt normalerweise geöffnet ist und beim Anlegen der Spule schließt oder umgekehrt.
• Lieferung ohne Halter – ausgelegt für direkte Montage in Fassung oder Befestigung im Elektronikpaneel nach Anwendungsanforderungen.

Kompatibilität und Austausch

• Bosch-Originalteilbezeichnung 0 986 332 203 entspricht der hier angegebenen MPN 118.00.97 und kann als direkte Ersetzung für Bosch-Nummer 0 332 209 203 je nach Fassung und Montagebedingungen verwendet werden.
• Überprüfen Sie Pin-Anordnung und physische Abmessungen beim Austausch, um eine korrekte Passform in vorhandener Halterung/Fassung sicherzustellen. Das Kontaktdiagramm sollte mit dem bestehenden Relais am Fahrzeug oder der Maschine abgeglichen werden.

Technische Daten (kurz)

• Spannung: 24 V
• Polen: 5
• Funktion: Wechsel/Schaltkontakt
• Belastbarkeit: 20 A
• Mit Halter: Nein
• Betriebstemperatur: -40 °C bis +100 °C

Marke und Identifikation:

• Marke: Bosch — bekannter Hersteller elektromotorischer Komponenten für Automotive- und Industrieanwendungen.
• MPN (Herstellernummer): 118.00.97
• GTIN (Strichcode): 4047026846799

Hinweis: Bei Wiedermontage oder Austausch sollte man immer die Pin-Belegung des Relais sowie eventuelle Schutzvorschriften im jeweiligen System überprüfen. Die angegebenen Daten decken elektrische und thermische Grenzwerte ab, aber eine korrekte Dimensionierung in Bezug auf Kabelquerschnitte und Kontaktbelastung unter variierenden Betriebsbedingungen ist wichtig für eine langlebige Funktion.
