Relais Startwiederholungmultifunktion

Relais für Startwiederholung (Multifunktions, 5-polig, 12 V)

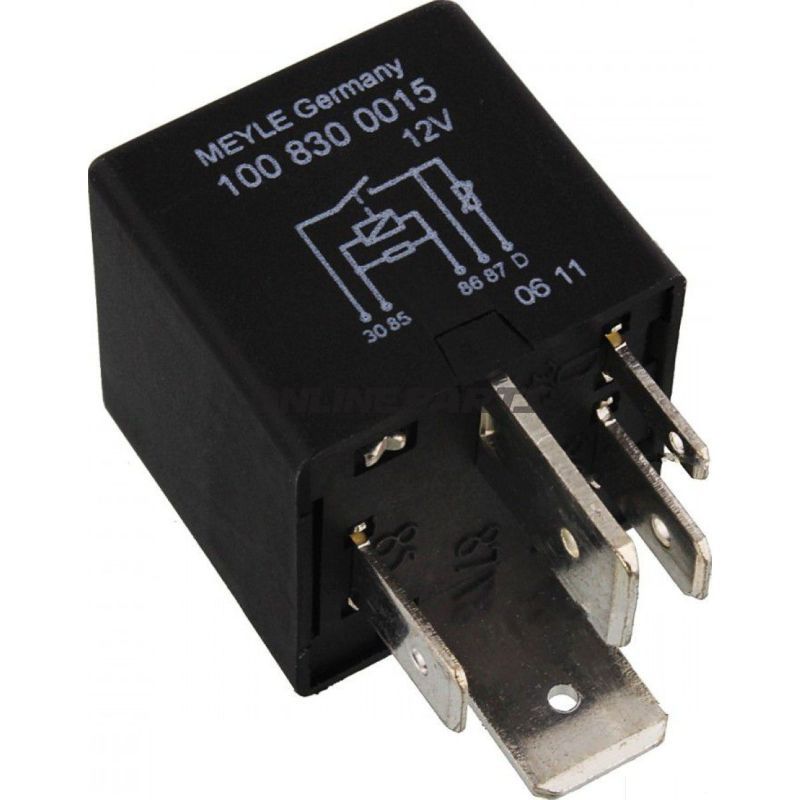

Produkt: Relais START REPEAT (MPN: 108.42.01, GTIN: 4046001541681). Dies ist ein Multifunktionsrelais in kompakter Bauform mit einer monostabilen Kippstufe und integrierter Schaltrelais, ausgelegt zur Steuerung von Startwiederholungsfunktionen und anderen zeitgesteuerten Schaltaufgaben in 12-V-Systemen.

Funktion und Anwendung

• Das Relais fungiert als ein Ausschaltglied mit Ausschaltverzögerung (verzögerter Ausschaltpunkt): Wenn die Eingangsspannung anliegt, schaltet das Relais sofort in Funktion; bei Spannungsverlust bleibt das Relais für eine voreingestellte Zeit aktiviert, danach schaltet es zurück.
• Die Zeiteinstellung lässt sich grob über DIP-Schalter wählen und präzise mit dem eingebauten Potentiometer feinjustieren. Das bietet Flexibilität zur Anpassung der Rückfallzeit ohne externe elektronische Justierung.
• Das integrierte Schaltrelais ist für höhere Kontaktströme dimensioniert, was es geeignet macht für verschiedene Lasttypen, einschließlich induktiver Lasten (z.B. Relaisspulen), kapazitiver Lasten und Lampen.

Materialien und elektrische Eigenschaften

• Betriebs- und Anschlussmaterialien sind ausgewählt, um eine kontinuierliche 12-V-Anwendung unter normalem Betriebsumfeld zu handhaben; Widerstandswert im Steuerschaltkreis ist mit 560 Ω angegeben.
• Kontaktbelastung: bis zu 40 A, was die Steuerung größerer Verbraucher ohne zusätzliche Hilfskomponenten ermöglicht
• Abmessungen: ca. 26 mm x 26 mm x 25 mm (L x B x H) — kompakte Bauform, die sich leicht in etablierte Relaiskästen oder Steuerungsmodule einpassen lässt.
• Temperaturbereich: von -40 °C bis +85 °C, geeignet für anspruchsvolle Umgebungen in Fahrzeugen und Außeninstallation.
• Anschlusstechnik: 2 x 9,5 mm, 2 x 6,3 mm und 1 x 2,8 mm Flachsteckverbindungen für schnelle Montage und Feldaustausch.

Technische Hauptdaten

Praktische Hinweise für Mechaniker und Techniker

• DIP- und Potentiometer-Einstellung ermöglicht eine schnelle Anpassung in der Werkstatt, ohne Programmiersoftware.
• Die angegebene Kontaktdimensionierung erlaubt den Wechsel zwischen verschiedenen Lasttypen, ohne zusätzliche Reläreile; bei hohen Anlaufströmen sollte jedoch die Gesamtdimensionierung des Systems (Kabelquerschnitt, Sicherungen etc.) überprüft werden.
• Überprüfen Sie, ob die Flachsteckertypen zum bestehenden Kabelanschlusssystem passen – 2 x 9,5 mm, 2 x 6,3 mm und 1 x 2,8 mm.

Identifikation: Dieses Relais ist mit MPN 108.42.01 und GTIN 4046001541681 für eindeutige Identifikation bei Ersatzteilbestellungen und Dokumentation angegeben.

Kompatibilität

• Verwendet in 12-V-Systemen und geeignet für Anwendungen, bei denen eine zeitgesteuerte Ausschaltfunktion erforderlich ist (z.B. Startkontrollfunktionen, zeitgesteuerte Lampen oder Relaissteuerungen).
• Aufgrund der kompakten Größe und standardmäßiger Flachstecker eignet es sich zur Nachrüstung und Reparatur in Motorrädern, Rollern und kleinen Fahrzeugen, wo Platz knapp ist.

Hinweis: Produktdaten stammen aus der technischen Beschreibung des Herstellers. Es wird kein Markenname in den verfügbaren Informationen angegeben. Bei Kombination mit anderen Systemkomponenten wird empfohlen, die Gesamtbelastungen und Sicherungsdimensionierung zu überprüfen.
