Relais (Schließer) 24 V / 50 A, 5-polig für den Fahrzeuggebrauch

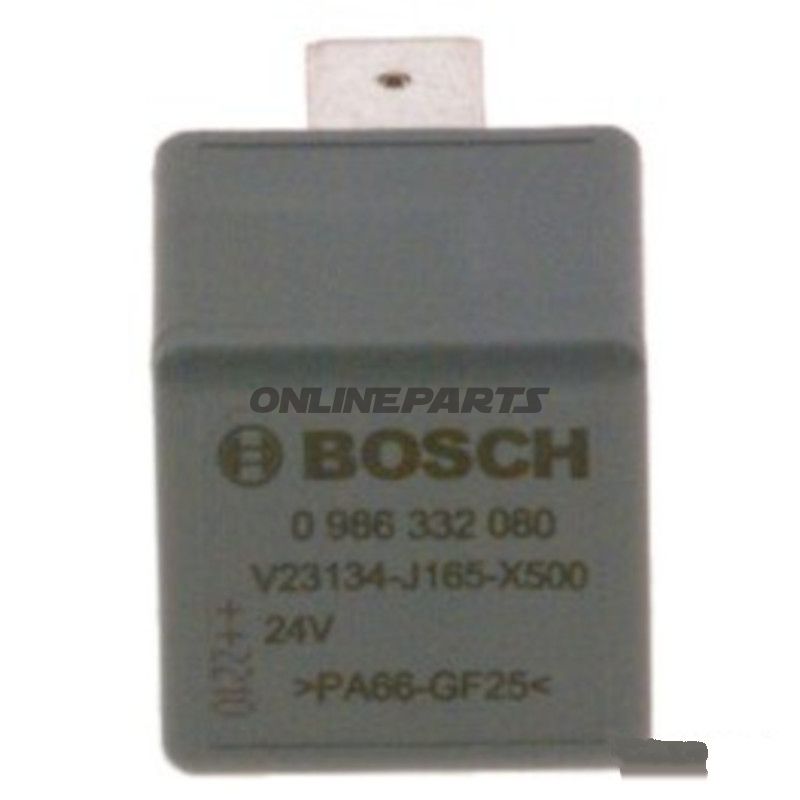

Produktübersicht: Dieses 5-polige Schließer-Relais von Bosch (MPN: 118.00.95, GTIN: 4047024122208) ist für 24-V-Systeme mit einer kontinuierlichen Belastungsfähigkeit von bis zu 50 A ausgelegt. Das Relais wird typischerweise als Multifunktions-Betriebsrelais in elektrischen Schaltungen von Fahrzeugen und Maschinen verwendet, bei denen ein normalerweise offener Kontakt bei Aktivation schließt.
Funktion und Anwendung:
- Die Relaisfunktion ist "Schließer" (Normally Open-Kontakt), was bedeutet, dass der Stromkreis nur geschlossen wird, wenn die Spule spannungsgeführt ist.
- Gedacht zur Steuerung von Verbrauchern wie Pumpen, Gebläsen, Lampen oder anderen Hochstromkomponenten in 24-V-Systemen.
- 5-polige Ausführung ermöglicht getrennte Leistungs- und Steuerkontakte sowie eine einfachere Montage in einem Standard-Relaisgehäuse oder in einer Steckdüse für 5-polige Relais.
Material und elektrische Eigenschaften:
- Nominallaufspannung: 24 V DC.
- Nennbelastungsstrom: 50 A (kontinuierliche Kapazität). Die Dimensionierung von Leitungen und Sicherungen sollte nach dieser Grenze erfolgen, um Überlastung zu vermeiden.
- Spulenwiderstand: etwa 360 Ohm — gibt die Steuerstromzufuhr bei 24 V an.
- Temperaturbereich: von -40 °C bis +100 °C, was normale Betriebsbedingungen im Außenbereich und in Motorumgebungen abdeckt.
- Ausführung ohne mitgelieferte Halterung — kann in kompatibler Relaishalterung installiert oder nach Bedarf im Befestigungsmittel befestigt werden.
Technische Vorteile und konstruktive Überlegungen:
- Robuste Kontaktbelastbarkeit (50 A) macht das Relais geeignet für Hochstromanwendungen; jedoch ist eine korrekte Dimensionierung von Kabelquerschnitten und Sicherungen für sicheren Betrieb notwendig.
- Breiter Betriebstemperaturbereich gewährleistet stabile Funktion bei niedrigen und hohen Temperaturen, typisch für Motorraum- und Außenmontage.
- 5-polige Konfiguration bietet Flexibilität beim Anschluss von Steuer- und Lastleitungen und ist kompatibel mit Standard-5-poligen Relaissteckern.
- Spulenwiderstand von 360 Ω reduziert den Spulenstromverbrauch im Vergleich zu Niedrigwiderstands-Spulen, beeinflusst jedoch gleichzeitig Ansprechzeit und erforderliche Steuersignale — sollte im Steuerschaltkreis berücksichtigt werden.
Kompatibilität und Montage:
- Das Bosch-Relais (MPN 118.00.95) ist dafür ausgelegt, als Ersatz in Anwendungen verwendet zu werden, die ein 24-V-5-poliges Schließer-Relais mit 50 A Kapazität benötigen. Prüfen Sie vor dem Austausch physische Steckertypen und Bein-Konfiguration.
- Normalerweise in einer 5-poligen Relaishalterung oder direkt im Halter mit passenden Sicherungs- und Kabelanschlüssen montieren. Da das Produkt ohne Halterung geliefert wird, müssen ggf. passende Montagesets separat erworben werden.
- Beim Austausch wird empfohlen, Kontaktwiderstand und potenzielle Korrosion in der Sockeloberfläche zu prüfen, um eine geringe Übergangswiderstand und zuverlässige Funktion zu gewährleisten.
Identifikation und Referenz: Bosch ist als Hersteller in den Produktdaten angegeben, und die Teilenbezeichnung MPN 118.00.95 sowie GTIN 4047024122208 können bei Bestellung oder bei der Suche in Ersatzteil-Datenbanken verwendet werden, um eine korrekte Übereinstimmung mit bestehenden Installationen sicherzustellen.
Technische Daten (kurz):
- Spannung: 24 V
- Polen: 5
- Funktion: Schließen (Normally Open)
- Belastungsfähigkeit: 50 A
- Spulenwiderstand: 360 Ω
- Betriebstemperatur: -40 °C bis +100 °C
- Montagehalterung: nicht enthalten
Wenn detaillierte Maß-Spezifikationen, Schaltpläne oder Querverweise zu spezifischen Fahrzeugmodellen benötigt werden, können diese durch Angabe der Fahrgestellnummer oder der genauen Anwendung bereitgestellt werden.
