RELAIS MULTIFUNKTION ID 12V 30A 5-POLIG

Verfügbarkeit: Auf Lager
Artikelnummer: 108.06.91
Lieferzeit: 1-5 Tage
Hersteller: Bosch
€5,76
PayPal Klarna Payments Creditcard Apple Pay Google Pay






  • Schnelle Lieferung mit GLS – deine Bestellung ist schnell bei dir
  • Sichere Zahlung – wir schützen deine Daten sorgfältig
  • Teilzahlungen mit Klarna – einfach und flexibel
  • Finde die richtigen Teile – nutze unser präzises Suchmodul
  • Über 20 Jahre Erfahrung

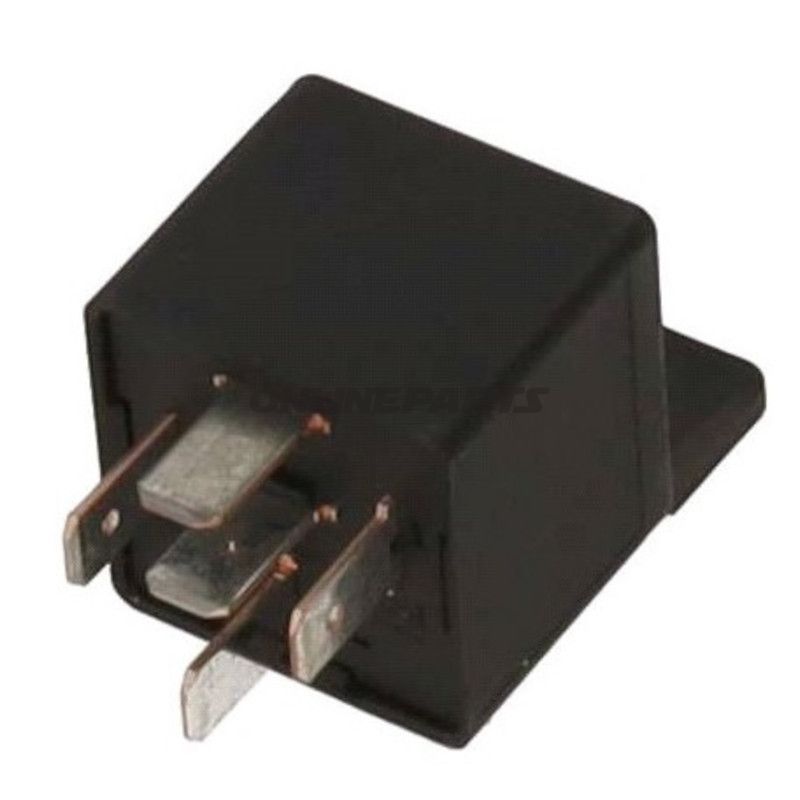

Multifunktionsrelais 12 V, 30 A, 5-polig – universell Einsatz für das elektrische System des Fahrzeugs

Produkt: Multifunktionsrelais 12 V / 30 A, 5-polig von Bosch (MPN: 108.06.91, GTIN: 4047026884845). Dieses Relais ist ein kompaktes Arbeitsstromrelais, das zum Öffnen und Schließen der Stromversorgung für verschiedene elektrische Verbraucher in Fahrzeugen und Motorrädern vorgesehen ist.

Funktion und Anwendung

  • Das Relais fungiert als elektromagnetisch betätigter Kontakt, der Steuerschaltungen vom Leistungskreis isoliert. Wenn die Spule mit 12 V versorgt wird, wechselt der Kontakt und verbindet die Stromquelle mit dem angeschlossenen Verbraucher.
  • Typische Anwendungsbereiche umfassen Fernscheinwerfer und Zusatzlichter, Hupe, Heizeinrichtungen, Ventilatormotoren, Scheibenregulierer, Klimaanlagen und Teile der Zünd- oder Startschaltung.
  • Die 5-polige Ausführung ermöglicht die Nutzung sowohl der Wechselkontaktfunktion (Schaltkontakt) als auch der normalerweise offenen Funktion (Terminal 87/87a), was Flexibilität in Installation und Schaltungsabdeckung bietet.

Materialien und Bau

  • Kontaktmaterial: Hartsilver. Dieses Material wird aufgrund besserer Verschleiß- und Korrosionsbeständigkeit sowie niedriger Kontaktwiderstände bei hohen Strömen gewählt.
  • Gehäuse und interne Bauteile bestehen aus Materialien, die für den Einsatz in Fahrzeugumgebungen geeignet sind, mit einem Temperaturbereich von -40 °C bis +100 °C, der normale Betriebs- und Motorumgebungsbedingungen abdeckt.
  • Als Mini-Relais mit Halterung für einfache Montage in Relätafeln oder Brückenplatten im Motorraum und Armaturenbrett konzipiert.

Technische Daten und elektrische Leistungswerte

  • Betriebsspannung: 8–16 V (typisch 12 V-Systeme)
  • Nominische Tragfähigkeit: 30 A an Terminal 87 (Widerstandslast). Terminal 87a gibt normalerweise den geschlossenen Kontakt mit geringerer Tragfähigkeit in dieser Position an.
  • Angegebene Stromkapazitäten (typische Betriebsszenarien): Widerstandslast 30 A, Motorbelastung bis zu 50 A (Anlauf/Peak), Motor dauerhaft 25 A; Lampenlast 30 A; induktive Last 15 A.
  • Bei normal geschlossenem Kontakt liegen die Tragfähigkeiten niedriger: Widerstandslast 5 A, Lampenlast 10 A, induktiv 15 A.
  • Schaltfunktion: Wechsel-/Schaltkontakt, kann je nach Anschluss normal geöffnet oder geschlossen arbeiten.

Kompatibilität und praktische Nutzung

  • Geeignet für Nachrüstung und Service in Autos und Motorrädern mit 12-V-Systemen, bei begrenztem Platz, wobei ein 5-poliges Relais für sowohl normal geoffnete als auch normal geschlossene Funktionen benötigt wird.
  • Verwenden Sie die korrekte Terminalanschlussverbindung und dimensionierte Sicherungen/Kabel gemäß den angegebenen Stromwerten, um Überlastung und unnötige Wärmeentwicklung zu vermeiden.
  • Die Bosch-Marke und MPN 108.06.91 gewährleisten Kompatibilität mit vielen Standard-Reläthaltern und Montagemöglichkeiten in der Servicelandschaft der Auto- und Motorradindustrie.

Vorteile dieses Relätyps

  • Robustes Kontaktmaterial (Hartsilver) für längere Lebensdauer bei hohen Strömen.
  • Breiter Temperaturbereich passend für Motorraumbedingungen.
  • Flexible 5-polige Konfiguration, die sowohl normale als auch wechselnde Funktionsbedürfnisse abdeckt, ohne komplexe Schaltungsänderungen.

Technische Übersicht

Marke: Bosch. MPN: 108.06.91. GTIN: 4047026884845.

Technische Daten
Spannung12 V (Betrieb 8–16 V)
Polen5
SchaltfunktionWechsel-/normal geöffnet möglich
Tragfähigkeit30 A (typisch)

Hinweis: Bei der Installation sollten Kabelverlegung, Stecker und Sicherungen entsprechend der aktuellen Belastung und lokalen Vorschriften dimensioniert werden. GTIN und MPN sind für eine sichere Identifikation bei Wartung und Ersatzteilbestellungen angegeben.
