Multifunktionsrelais 12 V, 5-polig mit Halter — Relais für Auto- und Motorrad-Elektronik

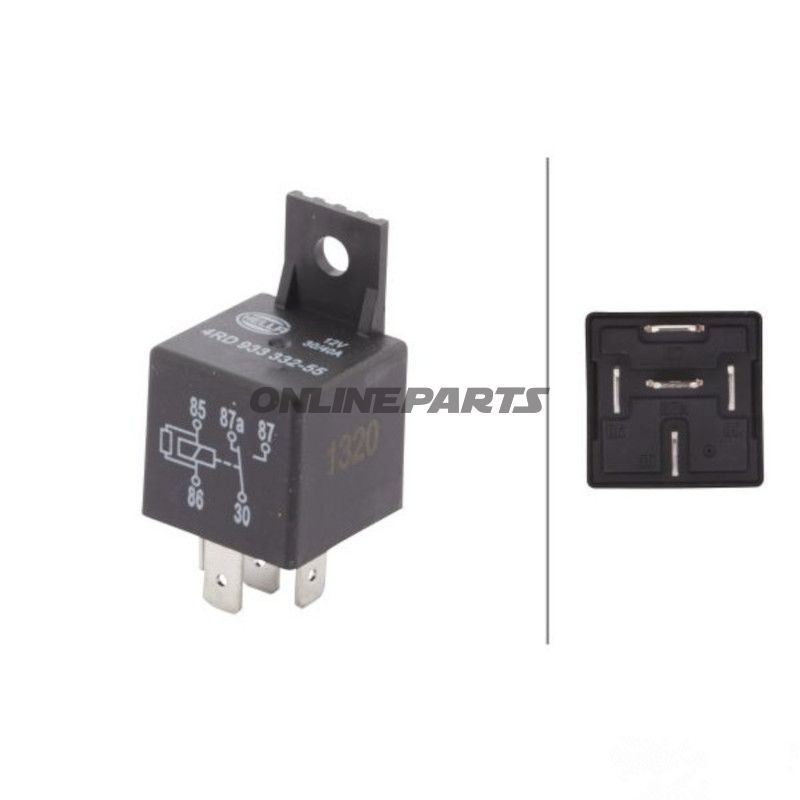

Produkt: Multifunktionsrelais 12 V, 5-polig mit Halter von Hella (MPN: 108.06.61, GTIN: 4082300787825). Die Beschreibung deckt Funktion, Materialauswahl, technische Eigenschaften und typische Anwendungsbereiche für Mechaniker und erfahrene Motorradfahrer ab.
Funktion und Anwendung
Dieses 5-polige Relais fungiert als Wechsler (Change-Over) und ist zur Steuerung verschiedener Lasten in 12-V-Systemen vorgesehen. Das Relais kann Signale zwischen Terminals abtrennen oder umschalten und wird für Komfort- und Betriebsfunktionen wie Abblend-/Fernlicht, Tagfahrlicht, Hupe, Kraftstoffpumpe, ABS-Rückpumpe, beheizbare Spiegel, elektrische Fensterheber, Lüfter für Heizung/Klimaanlage und Zentralverriegelung eingesetzt. Der Halter erleichtert die Montage und den Austausch des Relais in Sicherungs-/Relaiskästen oder an eigener Befestigungsstelle.
Technische Daten
- Spannung: 12 V DC
- Anzahl der Pole: 5
- Schaltfunktion: Wechsler / Multifunktion
- Nennbelastung: 40 A (kontinuierliche Belastung)
- Temperaturbereich: -40 °C bis +125 °C
- Mit Halter: Ja (im Lieferumfang enthalten)
Materialauswahl und Konstruktion
Das Gehäuse und die Kontakte des Relais sind für den Automobilgebrauch ausgelegt, wobei Betriebs- temperaturen und Vibrationen Anforderungen an Haltbarkeit stellen. Die Kontaktmaterialien sind auf gute elektrische Leitfähigkeit und Verschleißfestigkeit bei hohen Strömen bis zu 40 A ausgelegt. Der Halter besteht typischerweise aus hitzebeständigem Kunststoff für mechanische Fixierung und elektrische Isolation. Die Konstruktion ist für den Betrieb in geschlossenen Relaiskästen ausgelegt und kommt nicht mit direkter Wasserzufuhr in Kontakt — Montage gemäß Herstellervorgaben des Fahrzeugs.
Kompatibilität und typische Anwendungsbereiche
Das Hella-Multifunktionsrelais mit MPN 108.06.61 wird in einer Reihe von Fahrzeuganwendungen eingesetzt, bei denen eine 5-polige Wechsler‑Schaltkontakt benötigt wird. Nach Herstellerangaben eignet sich das Relais für Fahrzeuge von Herstellern wie Audi, Chevrolet, Maserati, Mercedes, Opel, Peugeot, SEAT, Škoda und Volkswagen. Zu den Anwendungsbereichen gehören unter anderem:
- Lichtsteuerung (Abblend-/Fernlicht, Tagfahrlicht, Lichtschalter)
- Komfortausstattung (elektrische Fensterheber, Zentralverriegelung, Innenbeleuchtung)
- Motor- und Kraftstoffsteuerung (Kraftstoffpumpe, lambda-Sensor-bezogene Steuerung)
- Elektrische Helfer (Heizung/Klimaanlagen-Lüfter, elektrischer Zusatzheizer)
- Sicherheitssysteme (ABS-Rückförderpumpe, ESP-bezogene Funktionen)
Praktische Hinweise für den Mechaniker
- Prüfen Sie immer die Pin-Konfiguration und die Passung von Halter/Relais-Adapter bei Austausch — mechanische Übereinstimmung zwischen Relais und Halter ist entscheidend für eine korrekte Montage.
- Achten Sie auf die Stromanforderungen des Schaltsystems; 40 A bezeichnet die maximale kontinuierliche Belastung des Kontaktsmaterials.
- Bei Montage im Motorraum oder in Bereichen mit hoher Hitze: auf eine korrekte Platzierung in Bezug auf wärmeabgebende Bauteile achten, auch wenn das Relais für +125 °C ausgelegt ist.
- Defekte Relais immer durch passende Ersatzteile mit derselben Pol-Konfiguration und elektrischen Spezifikationen ersetzen, um Fehler bei zugehörigen Sensoren und Stellgeräten zu vermeiden.
Referenzinformationen
Hersteller: Hella. Original-Teilenummer/MPN: 108.06.61. GTIN: 4082300787825. Technische Daten gemäß Spezifikationen des Herstellers: 12 V, 5 Pole, 40 A, mit Halter.
Kontaktieren Sie die techn Dokumentation oder die Serviceanleitung des Fahrzeugs, falls Unsicherheiten bezüglich der Anwendung oder Kompatibilität mit bestimmten Modellen und Baujahren bestehen.
