Relais Mqid 1082007

Arbeitsstromrelais 12 V, 4-polig für Motorradgebrauch

Produkt: Relais MQ ID 1082007 von AIC (MPN: 108.00.31, GTIN: 4046283547265). Dies ist ein elektrisches Arbeitsstromrelais mit Halter, vorgesehen zur Steuerung von 12 V-Kreisen bei Motorrädern und anderen leichten Fahrzeugen.

Funktion und Anwendung
Das Relais fungiert als 4-polig endend (normal geöffnet bei Aktivierung: schließt den Stromkreis) elektromagnetischer Kontakt, der es ermöglicht, höhere Lasten über eine niedrigere Steuerspannung zu schalten. Es eignet sich zum Unterbrechen oder Verbinden von Verbrauchern wie Gebläsen, Pumpen, Zusatzscheinwerfern oder anderem Zubehör, bei dem das 12 V-System über eine separate Steuerschaltung gekoppelt wird. Der beiliegende Halter vereinfacht die Montage im Motorradrahmen oder im Relätes-Panel.

Technische Eigenschaften

• Nennspannung: 12 V (passt direkt zu Standard-KFZ- und Motorrad-Systemen).

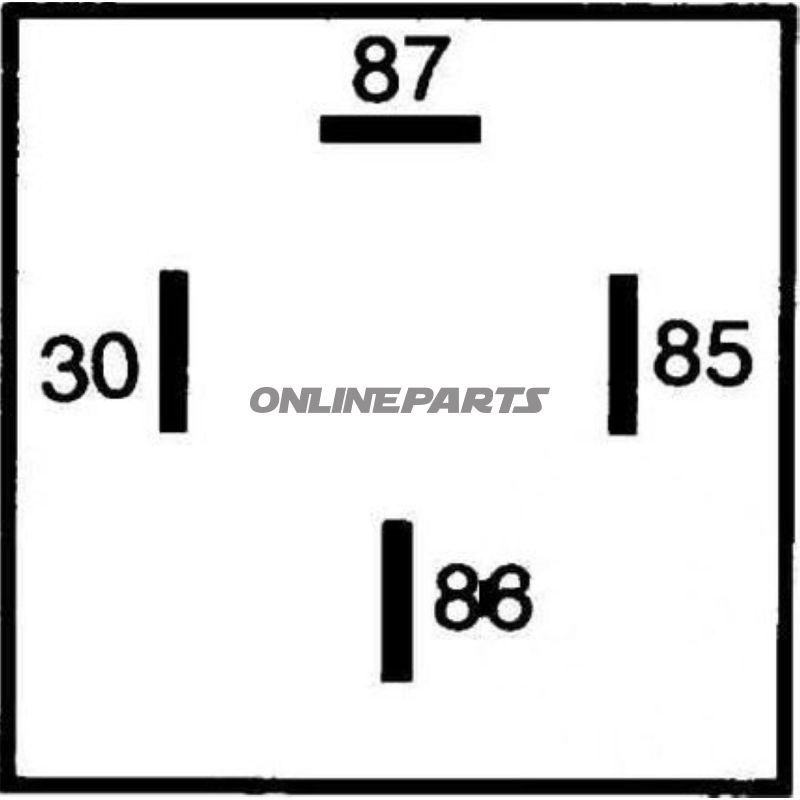

• Polanzahl: 4-polige Bauweise, ermöglicht mehrere Schaltfunktionen oder gemeinsame Versorgung/Ausgang.
• Kontaktfunktion: Schließt bei Aktivierung – ausgelegt als schließendes Relais.
• Belastbarkeit, kapazitive Last: 16 A.
• Belastbarkeit, induktive Last: 30 A (angegeben als höher kurzzeitig handhabbare Stromstärke bei induktiver Last wie Motoren oder Spulen).
• Montage: Wird mit Halter geliefert, der eine Befestigung in vorhandenen Relätracks oder direkt am Rahmen ermöglicht.

Materialien und Aufbau
Das Relais ist ausgeführt mit einer Standard elektromagnetischen Kontaktkonstruktion. Gehäuse und Halter bestehen typischerweise aus hitzebeständigem Kunststoff/Polymer zur Isolation und mechanischen Festigkeit, während interne Kontakte aus Metalllegierungen bestehen, geeignet für Belastung und Korrosionsbeständigkeit. Diese Materialwahl bietet eine ausgewogene Kombination aus elektrischer Leitfähigkeit und mechanischer Haltbarkeit unter normalen Betriebsbedingungen.

Praktische Überlegungen

• Achten Sie darauf, eine Relaisposition mit ausreichender Belüftung und Vibrationsdämpfung für eine lange Lebensdauer beim Motorradgebrauch zu wählen.
• Beim Anschluss an induktive Lasten sollte eine angemessene Dämpfung (z. B. Dioden oder Suppressoren) entsprechend der verwendeten Last vorhanden sein, um Spannungsspitzen zu reduzieren und die Kontaktlebensdauer zu verlängern.
• Prüfen Sie Kabelquerschnitte und Sicherungsdimensionen im Hinblick auf die angegebenen Stromwerte (16 A kapazitiv / 30 A induktiv), um eine Überlastung der angeschlossenen Leitungen zu vermeiden.

Kompatibilität und Identifikation
Das Relais wird von AIC vermarktet und als MPN 108.00.31 sowie GTIN 4046283547265 identifiziert. Diese Nummern können verwendet werden, um Ersatzteile mit Original- oder Aftermarket-Komponenten abzugleichen sowie in Ersatzteil-Datenbanken zu suchen. Technische Daten wie 12 V Betrieb und 4-polige Ausführung machen das Relais kompatibel mit den meisten 12 V-Elektro-Systemen von Motorrädern, aber überprüfen Sie vor der Montage stets Stecker- und Pin-Konfiguration.

Weitere Informationen
Das Relais wird wie angegeben mit Halter geliefert und ist für den elektrischen Betrieb vorgesehen. Für detaillierte Montagesanleitung, Schaltpläne oder Lebensdauerdaten verweisen wir auf die Herstellerdokumentation von AIC oder die Servinformations-Dokumentation des Fahrzeugreparaturhandbuchs.
