Relais Motorsch R5/10.3A

Überlastrelais für Motor, R5 / 10,3 A (thermisch, 3-polig)

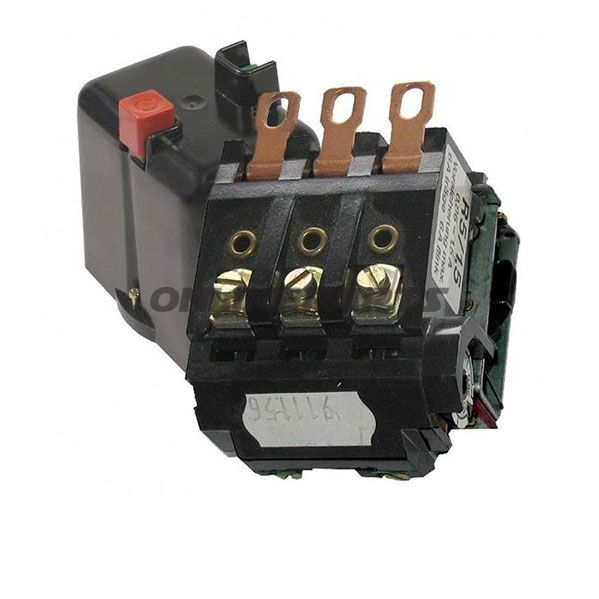

Produktübersicht: Dies ist ein thermisches Überlastrelais der Serie R5, gekennzeichnet mit der Teilenummer (MPN) 650.50.77 und GTIN 202066. Das Relais dient dem Motorschutz und schaltet den Strom bei anhaltender Überlastung im Einstellbereich um ca. 6,10–10,3 A ab. Es handelt sich um ein dreipoliges Relais, das zum Schutz dreiphasiger Motoren vor thermischer Überlastung konzipiert ist.

Funktion:

• Thermische Auslösung: Das Relais reagiert auf die Stromwärme der motorführenden Leiter und löst bei anhaltenden Überstromsituationen aus, um die Motorwicklung vor Überhitzung zu schützen.
• 3-polige Ausführung: Alle drei Phasen des Motorstroms werden überwacht, sodass Ungleichgewicht oder Überlastung in einer einzelnen Phase zum Trip des gesamten Kreises führt.
• Justierbarer Bereich: Angegebener Betriebsstrombereich 6,10–10,3 A, wodurch es sich als Motorschutz für Motoren in diesem Nennstrombereich eignet.

Materialien und Konstruktion:

• Gehäuse und Kontakte sind aus industrieüblichen Materialien gefertigt, ausgelegt auf zuverlässige thermische Reaktion und mechanische Haltbarkeit unter normalem Werkstatt- und Maschinenbetrieb.
• Interne Bimetallelemente und Kontakte sind für stabile thermische Auslösung ausgelegt, ohne unnötige Empfindlichkeit gegenüber kurzen Startströmen.
• Das Gewicht des Produkts beträgt ca. 150 g, was mit kompakten Motorenschutzrelais für den Industriebereich übereinstimmt.

Kompatibilität und Anwendung:

• Eignet sich für den Einsatz in Steuer- und Motorpaneelen, in denen der Motor-Nennstrom zwischen 6,10–10,3 A liegt.
• Kann zusammen mit Kontaktgebern und weiteren Steuerungskomponenten in konventionellen Motorsteuerkreisen montiert werden. Bitte überprüfen Sie mechanische Montagestandards und Anschlussdiagramme der jeweiligen Anlage.
• Typische Anwendungsbereiche: kleine bis mittlere dreiphasige elektrische Motoren in industriellen Maschinen, Pumpen- und Ventilatoranwendungen sowie Werkstattausrüstung.

Technische Hinweise für den Monteur:

• Stellen Sie das Relais vor dem Inbetriebnehmen auf den Motor-Nennstrom ein. Thermische Relais erfordern eine korrekte Einstellung, um unbeabsichtigte Auslösungen bei Anlaufströmen oder unzureichenden Schutz bei längerer Überlastung zu vermeiden.
• Überprüfen Sie die Bemessungströme und die Wärmeabgabe von Kontaktoren und anderen angeschlossenen Bauteilen, da diese die gesamte thermische Belastung im Schaltschrank beeinflussen.
• Beim Austausch: Vergleichen Sie MPN 650.50.77 und funktionale Parameter (Einstellbereich, Polzahl, physische Montage), um die Kompatibilität mit der bestehenden Installation sicherzustellen.

Identifikation: Das Produkt ist mit MPN 650.50.77 und GTIN 202066 angegeben. In Unterlagen oder Beschaffung sollte auf diese Nummern zur eindeutigen Identifikation verwiesen werden. Obwohl die Produktserie in den Beschreibungen als R5 bezeichnet wird (Condor R5-Überlastrelais), ist es wichtig, sowohl Strombereich als auch Montageform beim Ersetzen zu beachten.

Hinweise: Die hierigen Informationen beschreiben Funktion und technische Anwendungsbereiche; prüfen Sie immer die Installationsanleitung und lokale Vorschriften bei Montage und Inbetriebnahme. Hier sind keine Angaben zur Stückzahl in der Verpackung enthalten, um Missverständnisse beim Verkauf zu vermeiden.
