Elektronisches Lastrelais für 12/24 V – zur Steuerung von Licht- und Signallasten

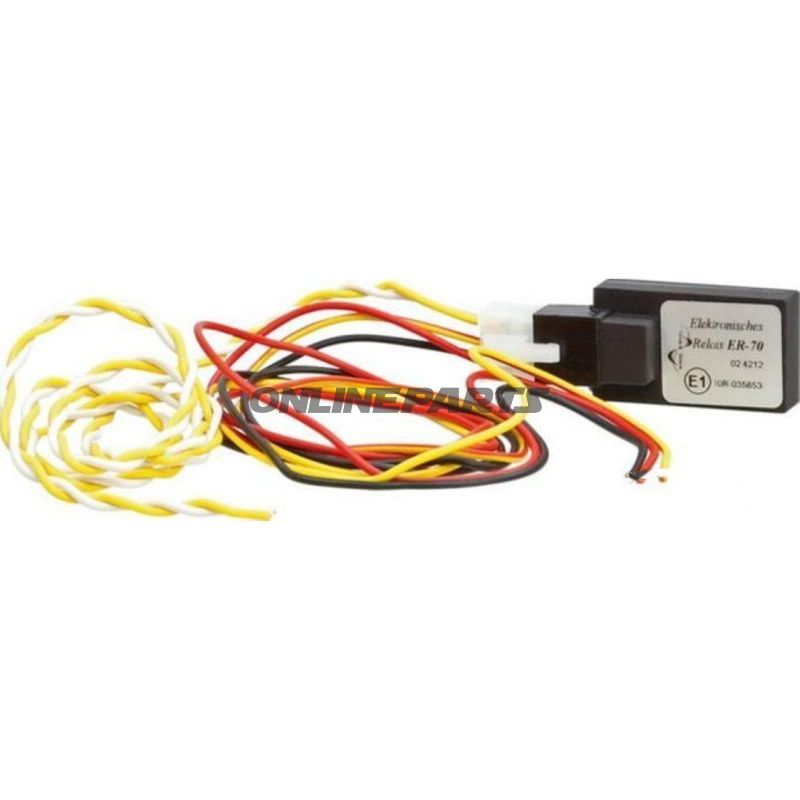

Produkt: Relä LAST ELEKT 12/24V von ACV (MPN: 194.04.87, GTIN: 4026724229875). Dieses elektronische Lastrelais ist konzipiert, um bestehende elektrische Kreisläufe an Motorrädern und anderen Fahrzeugen mit 12 V oder 24 V Bordspannung nachzurüsten oder zu ergänzen, wo eine stabile Last gewünscht ist, ohne mechanische Klackgeräusche und ohne Überwachungssysteme zu stören.
Funktion
- Das Relais schaltet die Last bei einem positiven oder negativen Steuersignal und simuliert eine resistive Last, sodass überwachte Kreisläufe (z. B. Lichtfehlüberwachung im Kombiinstrument) nicht über Fehler bei der Erweiterung um zusätzliche Scheinwerfer oder Kamera berichten.
- Sehr geringer Einschaltstromverbrauch (ca. 1 mA) auf der Steuersseite, was eine minimale Last auf das Steuersignal bedeutet und die Abgreifung von Signalen von überwachten Ausgängen ermöglicht, ohne Alarmfehler auszulösen.
- Elektronischer Schaltvorgang statt mechanischer Kontakt, wodurch Klackgeräusche entfallen und mechanischer Verschleiß reduziert wird.
Elektrotechnische Eigenschaften
- Betriebsspannung: 12 V oder 24 V (passt zu beiden Systemen).
- Kontinuierliche Last: 70 W (entspricht ca. 5,8 A bei 12 V).
- Kurzzeitige Last: bis zu 90 W (entspricht ca. 7,5 A bei 12 V), um kurzzeitige Spitzen zu bewältigen.
- Anzahl der Pole: 5 (Wechsel-Funktion).
Material und Bauweise
- Elektronischer Aufbau mit Bauteilen gewählt für niedrigen Leerlaufstromverbrauch und stabile Temperaturführung – ausgelegt für langanhaltende Funktion ohne mechanische Kontaktbelastung.
- Gehäuse und Kontakte sind ausgeführt und abgeschirmt, um normalen Vibrationen und elektrischem Rauschen durch das Fahrzeugumfeld zu widerstehen. Es liegt kein Montagehalter bei.
Anwendungsgebiete und Kompatibilität
- Nachrüstung zusätzlicher Blinkleuchten, ohne Fehlmeldung im Instrumentenbaustein auszulösen.
- Anschluss einer rückwärts gerichteten Kameraeinheit oder anderer Geräte, die sonst im Lichtsteuerungssystem als Fehler interpretiert würden.
- Tagfahrlicht und andere Lichtquellen, bei denen eine stabile elektronische Last gewünscht wird.
- Universell einsetzbar in Fahrzeugen mit 12 V oder 24 V Bordspannung; geeignet für Motorräder, Personenkraftwagen und Lieferwagen, vorausgesetzt, die Lastanforderungen überschreiten nicht die Spezifikationen des Relais.
Vorteile dieser Lösung
- Reduzierte Belastung der Steuerschaltungen dank geringer Einschaltstromaufnahme (≈1 mA).
- Eliminierung von mechanischem Klacken und längere Lebensdauer im Vergleich zu mechanischen Relais, wenn häufige Schaltsignale erforderlich sind.
- Kurzzeitliche Leistungsreserve zur Bewältigung von Startströmen bei Glühbirnen oder anderen höheren Spitzen.
Technische Daten (Übersicht)
| Technische Daten |
|---|
| Spannung | 12 V / 24 V |
| Anzahl der Pole | 5 |
| Wechsel-/Schaltfunktion | Schaltwechsel (Change) |
| Mit Halter | Nein |
| Kontinuierliche Leistung | 70 W (≈5,8 A bei 12 V) |
| Kurzzeitige Leistung | 90 W (≈7,5 A bei 12 V) |
| Steuerspannung | ≈1 mA |
Identifikation: Das Modell wird von ACV geliefert und ist unter der Artikelnummer MPN 194.04.87 erhältlich. GTIN (EAN) des Produkts ist 4026724229875, was zur Lagerkontrolle und eindeutigen Identifikation bei Bestellung verwendet werden kann.
Hinweise für Monteure
- Überprüfen Sie, dass die erwartete kontinuierliche Last 70 W nicht überschreitet. Bei höheren kontinuierlichen Stromanforderungen sollte eine andere Lösung verwendet werden.
- Es liegt kein Montagehalter bei; planen Sie daher eine Befestigung entsprechend den Vibrationsanforderungen des Fahrzeugs und dem verfügbaren Platz.
- Da das Relais die Steuerschleife minimal belastet, kann das Signal oft direkt von überwachten Ausgängen entnommen werden, ohne Fehlermeldungen im Überwachungssystem zu erzeugen.
