Relais Idmq 1080031

4-poliges 12 V Schaltrelais für Lampen, Horn und elektrische Verbraucher

Produkt: Hella 4-poliges Schaltrelais (Relais-ID MQ 1080031). Dieses Relais ist mit GTIN 4082300688375 und der Artikelnummer des Herstellers (MPN) 108.20.07 von Hella gekennzeichnet.

Funktion

• Das Relais funktioniert als Schließer: Wenn die Spule aktiviert wird, wird der Stromkreis zwischen der Stromquelle und der elektrischen Last geschlossen, wodurch die angeschlossene Einheit eingeschaltet wird.
• Es ist vorgesehen, über Schalter, Impulsgeber oder Steuergeräte betätigt zu werden und wird dort eingesetzt, wo ein niederstromiges Steuersignal eine höhere Last schalten soll.
• Typische Anwendungen umfassen Scheinwerfer und Zusatzscheinwerfer, Hupe, Heizelemente, Lüftermotoren, elektrische Fensterheber, Klimaanlagen und Zündsysteme.

Materialien und Konstruktion

• Miniaturrelais mit Halter und Flachsteckanschlüssen für mechanische Befestigung und elektrische Verbindung.
• Gehäuse und Montagebügel sind für die praktische Montage im Motorraum des Fahrzeugs oder in elektrischen Innenräumen ausgeführt; ausgelegt für üblichen Werkstatteinsatz ohne spezielle Korrosionsschutzanforderungen über die standardmäßige Hella-Qualität hinaus.
• Kontaktmaterialien und Spule sind für die angegebenen elektrischen Lasten dimensioniert, um bei wiederholter Nutzung zuverlässiges Schalten und Trennen zu gewährleisten.

Technische Daten und Eigenschaften

• Nennspannung: 12 V.

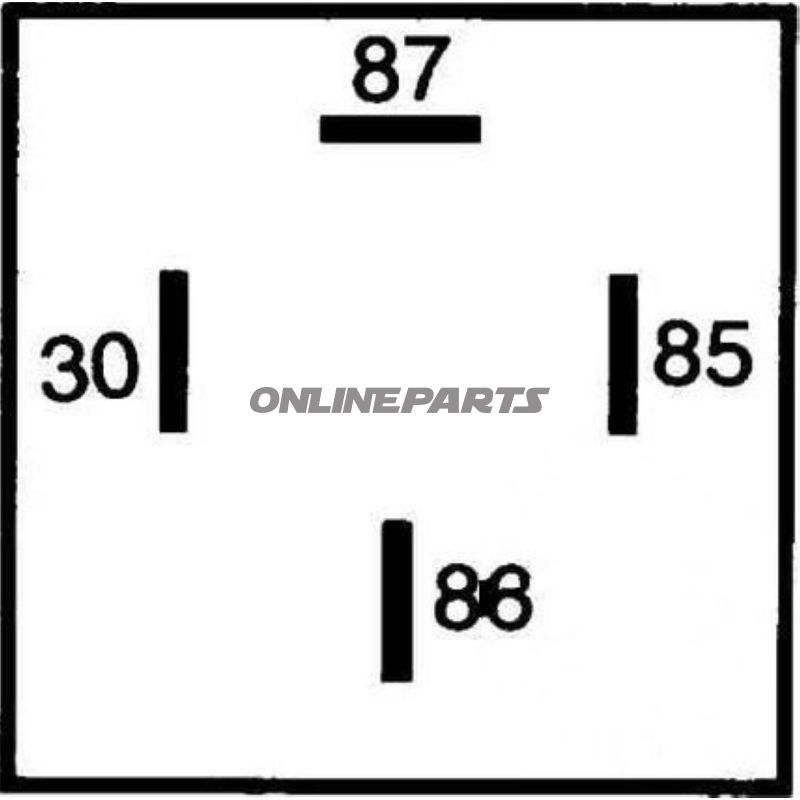

• Anzahl der Pole: 4 (Schließer/Kontaktfunktion).
• Kontaktart: Schließerkontakt (closing relay).
• Betriebsbelastbarkeit bei +80 °C (angegeben als maximale Belastung bei Betriebstemperatur):
• Widerstandsbehaftete Last: 30 A
• Induktive Last: 16 A
• Kapazitive Last: 16 A
• Temperaturbereich, maximal etwa: +80 °C
• Mitgelieferte Halterung für einfache Befestigung.

Kompatibilität und Anwendungshinweise

• Geeignet für 12 V Systeme in Motorrädern, Autos und anderen Fahrzeugen, bei denen die Lasten innerhalb der angegebenen Stromgrenzen liegen.
• Bei der Auswahl für induktive Lasten (z. B. Motoren und Lüfter) sollten Anlaufströme berücksichtigt und gegebenenfalls ergänzender Schutz oder Dämpfung eingesetzt werden, wenn die Lasten nahe an den Relaisgrenzen liegen.
• Das Relais wird ohne Sicherungseinsatz geliefert; eine Sicherung sollte in der Versorgungsleitung gemäß den geltenden elektrischen Normen und den Anforderungen der Installation vorgesehen werden.

Vorteile dieses Modells

• Kompaktes Miniaturrelais mit Halter erleichtert die Montage im vorhandenen Installationsraum.
• Vier Pole und Flachsteckanschlüsse bieten standardisierte Verbindung und Kompatibilität mit üblichen Kabelkonfektionen in Fahrzeugen.
• Die Spezifikationen von Hella (MPN 108.20.07) und GTIN 4082300688375 erleichtern die korrekte Ersatzteilreferenzierung bei Reparatur oder Wartung.

Hinweise zur Montage und Sicherheit

• Überprüfen Sie stets, dass die Last die angegebenen Werte bei Betriebstemperatur nicht überschreitet. Bei dauerhaften hohen Lasten kann die Wärmeabgabe die Lebensdauer beeinträchtigen.
• Sicherung und korrekte Kabeldimensionierung sind gemäß den elektrischen Standards des Fahrzeugs erforderlich.
• Für Anwendungen mit hohen Anlaufströmen oder wiederholter starker Belastung wird die Prüfung der thermischen Verhältnisse des Relais und gegebenenfalls der Einsatz von Relais oder Schützen empfohlen, die für höhere Ströme ausgelegt sind.

Technische Spezifikationen (Zusammenfassung)
