Relais für Motorräder - Funktion und Anwendung
Dieses Arbeitsstromrelais von HERTH & BUSS ist ein 4-poliges Relais, das für 12 V Systeme ausgelegt ist. Es ist ideal für eine Reihe elektrischer Anwendungen an Motorrädern, wo es als elektrischer Kontakt fungiert, der den Stromkreis zwischen der Stromquelle und der elektrischen Last schließt. Das Relais wird über Kontakte, Pulsgeneratoren oder Steuergeräte aktiviert, was es für den Einsatz in Scheinwerfern, zusätzlichen Scheinwerfern, Hupe, Heizungen, Ventilatormotoren, Klimaanlagen und Zündsystemen geeignet macht.
Das Relais ist mit einem parallel geschalteten Widerstand zur Spule konstruiert, was einen stabilen Betrieb gewährleistet und die Lebensdauer verlängert. Es hat eine Belastungskapazität von bis zu 25 A, was es robust genug macht, um die meisten elektrischen Systeme, die in modernen Motorrädern zu finden sind, zu handhaben.
Technische Spezifikationen:

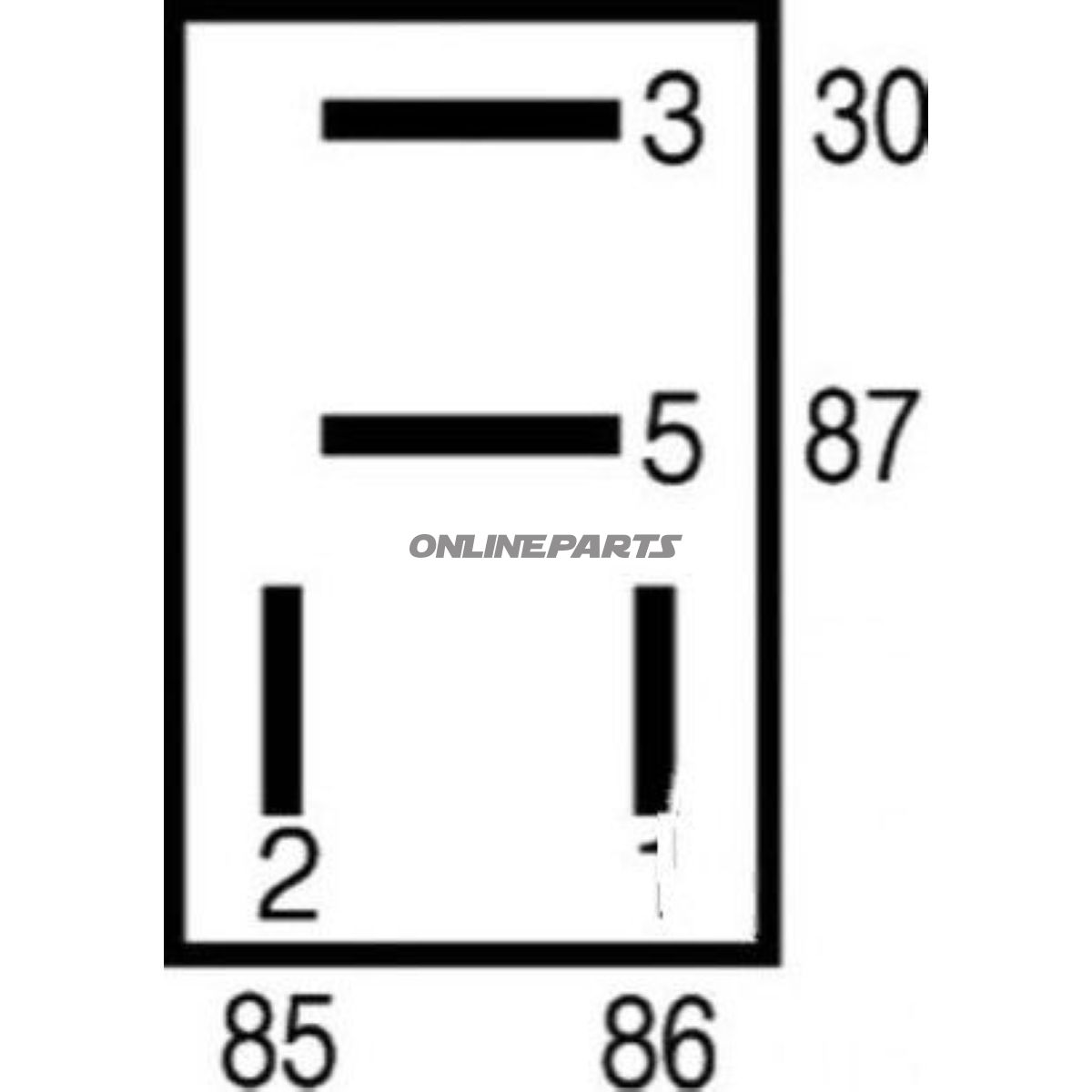

- Anschlusstyp: 2 flache Steckverbindungen mit 4,8 mm und 2 flache Steckverbindungen mit 6,3 mm (Terminals 3 und 5)
- Schema: S2
- Schutzklasse: IP5K4K
- Temperaturbereich: -30 bis 80 °C
- Abmessungen: 15 x 26 x 23 mm
Das Relais wird auch mit einem Halter geliefert, was die Installation erleichtert. Es ist wichtig sicherzustellen, dass das Relais korrekt angeschlossen ist, um elektrische Probleme zu vermeiden, die zu Betriebsstörungen führen können.
Wenn Sie mit elektrischen Systemen an Motorrädern arbeiten, wird empfohlen, das Relais im Rahmen der Wartung der zugehörigen Komponenten wie Scheinwerfer und Hupe zu überprüfen und gegebenenfalls auszutauschen. Dies stellt sicher, dass alle Teile optimal funktionieren und unnötige Ausfälle verhindert werden.
Das Relais ist mit mehreren Honda-Modellen von 2009 bis 2024 kompatibel, darunter:
- Honda SH 150 i DD (2009)
- Honda NSS 125 AD (2022)
- Honda SH 125 i AD (2022)
- Honda CB 125 R (2023)
- Honda NSC 110 (2023)
- Honda NSS 125 AD (2023)
- Honda PCX 125 A (2023)
- Honda SH 125 AD (2023)
- Honda SH 150 AD i (2023)
- Honda NSC 110 (2024)
- Honda PCX 125 A (2024)
GTIN für dieses Produkt ist 4026736058739 und MPN ist 108.06.21. Es ist wichtig, das richtige Relais für Ihr spezifisches Motorradmodell auszuwählen, um optimale Funktion und Sicherheit zu gewährleisten.
Siehe die vollständige Liste der Fahrzeuge, auf die das Teil passt, unten:
