Elektrischer Indikator-Relais für Motorradlichter — Kellermann i.nex V12
Produkt: Kellermann i.nex V12 Indikator-/Lichtsteuerungsmodul. MPN: 705.21.88. GTIN: 4029265111005.

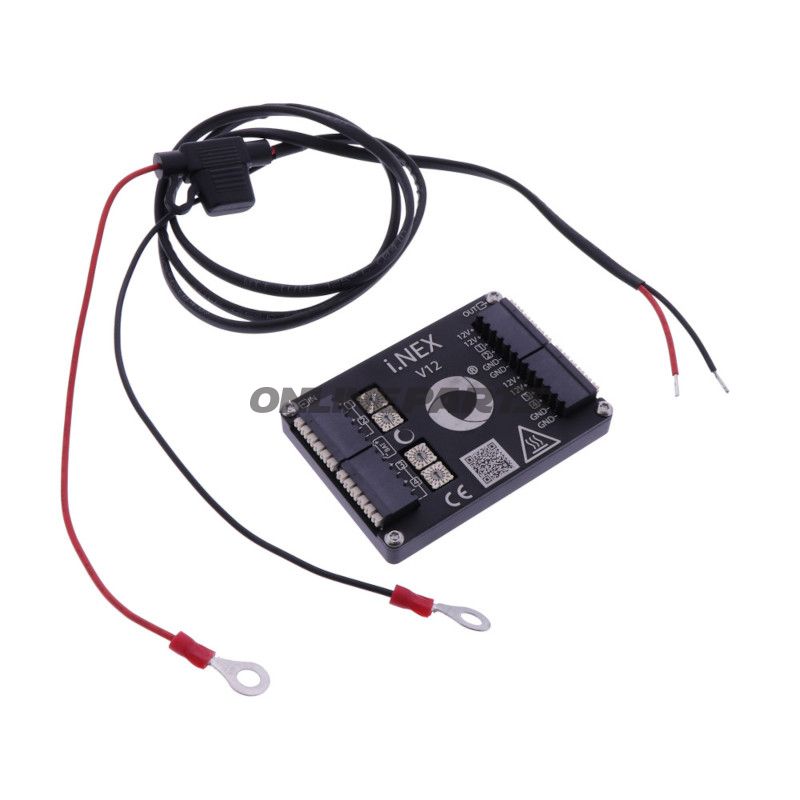

Kellermann i.nex V12 ist eine elektronische, universelle Lösung zur Steuerung der Blinker, des Rücklichts, Bremslichts und Positionslichts am Motorrad. Die Einheit ist ausgelegt für den direkten Anschluss von bis zu vier Indikatoren sowie Rücklicht, Bremslicht und Positionslicht, wobei eine Reihe von Funktionen und Signalpegeln mechanisch am Modul über Drehschalter eingestellt werden kann.
Funktion und Anwendung
- Steuert Blinksignale und Rück-/Bremslicht elektronisch für Motorräder mit 12‑V-Systemen.
- Sichert eine korrekte Blinkfrequenz unabhängig von der Glühbereich, sodass originale Blinkenfunktionen auch bei Lampen mit höherem oder niedrigerem Stromverbrauch nachgebildet werden.
- Verhindert Fehlanzeigen in der Instrumentierung durch veränderte Belastung (keine fehlerhaften Warnungen durch niedrigen/hohen Stromverbrauch).
- Reduziert unerwünschte Ruhezustrom, wodurch das Risiko einer Entladung des abgestellten Fahrzeugs sinkt.
- Option für die Montage an Fahrzeugen mit minus-geschaltetem Indikator (Masse-Wechsel).
Material- und Konstruktionsmerkmale
- Elektronische Leiterplatte (PCB) in einem schützenden Gehäuse, geeignet für Montage im Motorraum oder hinter dem Scheinwerfer. Das Gehäuse schützt vor normalen Vibrationen und Umweltwirkungen.
- Justierungskomponenten (Drehschalter) mit mechanischer Positionierung, die eine wiederholbare Konfiguration ohne Spezialwerkzeug ermöglichen.
- Elektronische Bauteile ausgewählt für den Betrieb bei 12 V DC mit konservativer Strombelastungsspezifikation (siehe untenstehende technische Grenzen).
Technische Eigenschaften und Einschränkungen
- Betriebssystem: Standard 12-V-Elektro-System.
- Gesamte maximale Belastung: Bis zu 10 W Gesamtleistung für die Funktionen, die durch das Modul ersetzt werden. Berechnungsrichtwert: konstantes Licht verbraucht volle Leistung, Blinklefunktinen werden als halbe Leistung pro Indikator während des Blinkzyklus berechnet.
- Beispiel zur Leistungsberechnung: Rücklicht (1 × volle Leistung) + Bremslicht (3 × volle Leistung) + Indikator links (3 × halbe Leistung) + Indikator rechts (3 × halbe Leistung) = insgesamt ca. 7 × volle Leistung äquivalent — verwenden Sie dieses Beispiel, um zu überprüfen, dass die Gesamtbelastung unter 10 W bleibt.
- Falls die individuelle Belastung des Blinkindikators die angegebene Grenze überschreitet, ist ein zusätzlicher Lastwiderstand oder ein spezielles Lastmodul erforderlich (z.B. LOAD-IL 7,5 bis 21 W-Indikatoren), je ein Modul pro Blinker.
- Alternative Montage: Bei Fahrzeugen mit vorhandenen manuellen 2–3-poligen Relais können nach Bedarf alternative Relais-Typen R1 oder R2 verwendet werden (je ein Relais pro Fahrzeug). Für Niederspannungsinstallationen (5–9 V) oder integrierte Spannungs-Systeme gibt es Varianten wie i.nex V8.
Kompatibilität und Anwendungstipps
- Kompatibel mit klassischen und modernen Motorrädern, sowohl Original- als auch modifizierte Scheinwerferanordnungen, vorausgesetzt, die Gesamtbelastung überschreitet nicht die technischen Grenzen.
- Eignet sich beim Umstieg auf LED-Indikatoren oder bei Kombination aus LED und Glühlampen, da das Modul die Blinkfrequenz elektronisch regelt.
- Prüfen Sie die Kennzeichnung von Lampenlinsen-Volt- und Wattangaben für eine korrekte Belastungsberechnung vor dem Einbau.
- Bei Unsicherheit über den Stromverbrauch oder beim Einbau an Fahrzeugen mit unbekannter oder spezieller elektrischer Aufbau empfiehlt es sich, Strom/Leistung zu messen oder die Dokumentation des Herstellers für das aktuelle Fahrzeugmodell zu Rate zu ziehen.
Praktische Informationen
- Marke: Kellermann — Produktname i.nex V12 und MPN 705.21.88 deuten auf Kompatibilität und Produktfamilie hin.
- GTIN 4029265111005 kann zur Identifikation und Prüfung bei Bestellung oder Ersatzteilrecherche verwendet werden.
- Der Einbau sollte von einem Techniker oder erfahrenen Mechaniker mit Kenntnissen des Motorrad-Elektronetzes durchgeführt werden, um eine korrekte Anschlusslage sicherzustellen und das Überschreiten der angegebenen Leistungsgrenze zu vermeiden.
Hinweis: Diese Beschreibung beschreibt Funktion, Materialien und technische Einschränkungen für Kellermann i.nex V12. Prüfen Sie stets die konkrete Installationssituation und vergleichen Sie sie mit Licht- und Lampenspezifikationen, bevor Sie ein Modul oder zusätzliche Lastkomponenten auswählen.
