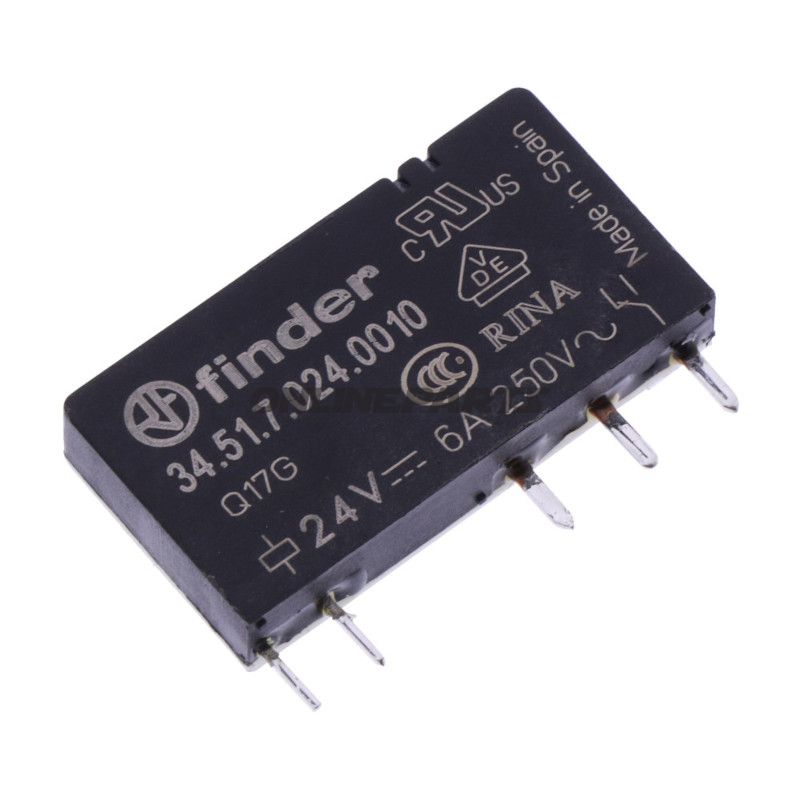

Relais 24V AC/DC 1 KONT. FIN. 34.51.7.024.0010

Relais 24 V AC/DC, 1 Kontakt — Drehendes Kopplungsrelais für Hebebühnen

Produktübersicht: Dieses Relais ist eine drehende Kopplungseinheit, die für die Steuerung in Hebebühnen und ähnlichen elektromechanischen Anwendungen vorgesehen ist. Es ist spezifiziert für 24 V AC oder DC und liefert einen einzelnen Schaltkontakt mit Eigenschaften, die sich für niederohmige Motor- oder Ventilsteuerung bzw. Signale nutzen lassen.

• Typ und Funktion: Drehendes Kopplungsrelais mit einem Kontakt (Single-Pole, einfaches Schalten). Die Funktion des Relais besteht darin, einen elektrischen Kreis durch Drehen/Positionieren des Kopplungskopfes zu schließen oder zu öffnen, wodurch es sich für Positionsüberwachung oder Sequenzsteuerung in mechanischen Hebesystemen eignet.
• Spannung: 24 V AC/DC — geeignet für sowohl Gleich- als auch Wechselstromsteuerung bei dieser Nennspannung.
• Strom- und Spannungsbelastbarkeit: Der Nennstrom des Kontakts beträgt 6 A, maximale Kontaktspannung bis ca. 250 V in Niederspannungs-/Steuerkreisen. Die Auslegung bedeutet, dass das Relais für Steuer- und Signalseiten konzipiert ist und keine Hochleistungslasten trägt.
• Original-Ersatzteil: Identifiziert als drehendes Originalteil Nr. 801365512 und entspricht dem Finder-Typ 34.51.7.024.0010. Die vom Hersteller gelieferten Produktcode/MPN in den Materialunterlagen ist 652.11.58, was bei Ersatzteilbestellung oder zur Überprüfung der Kompatibilität verwendet werden kann.

Materialauswahl und Konstruktion: Drehende Kontaktsysteme wie dieses verwenden typischerweise Metalllegierungskontakte (Silberlegierung oder beschichtete Oberflächen), um gute elektrische Leitfähigkeit und Verschleißfestigkeit bei wiederholtem Verbinden sicherzustellen. Gehäuse und interne tragende Teile bestehen üblicherweise aus isolierendem Kunststoff/Technopolymer und Metall für mechanische Stabilität und Isolationsfestigkeit. Dieses Relais ist für den Einsatz in industriellen Umgebungen konzipiert, in denen wiederholte mechanische Positionierungen und niedrige Belastungen üblich sind.

Technische Hinweise für Monteure und Mechaniker:

• Prüfen Sie immer die Steuer-Spannung (24 V AC vs DC) und sorgen Sie für korrekte Polarität und Absicherung im DC-Betrieb.
• Die Kontaktbelastung von 6 A bedeutet, dass das Relais nicht direkt für größere Motoren oder thermische Belastungen ohne Zwischenkontaktor oder Relais mit höherer Kapazität verwendet werden sollte.
• Beim Austauschen: vergleichen Sie MPN 652.11.58 und Originalteil Nr. 801365512, um mechanische und elektrische Passform (Montagelöcher, Achse/Rotorpassung und Anschlussform) sicherzustellen.
• Reinigen Sie die Kontaktflächen und prüfen Sie die mechanische Bewegung beim Service, um schlechte Verbindungen oder erhöhten Kontaktwiderstand im Laufe der Zeit zu vermeiden.

Kompatibilität und Anwendungsbereiche: Das Produkt ist für den Einsatz in Hebebühnen und ähnlichen Anlagen vorgesehen, in denen rotierende Positionierung Kontrollkreise aktiviert oder unterbrochen. Die Geeignetheit hängt von mechanischer Passform und elektrischen Anforderungen ab; bestätigen Sie daher Maße und Montagedetails gegenüber bestehenden Installationen vor dem Austausch.

Identifikation: MPN: 652.11.58 (bei Ersatzteilanfragen verwenden). Finder-Typenbezeichnung 34.51.7.024.0010 und ursprüngliche Ersatzteilnr. 801365512 werden in technischen Unterlagen angegeben und helfen bei eindeutiger Identifikation bei Service oder Bestellung.

Hinweis: GTIN/Strichcode ist in den verfügbaren Daten nicht angegeben. Falls weitere technische Details benötigt werden (z. B. mechanische Maße, Terminalsarten, Isolationsklasse oder Zeichnungen), wird empfohlen, das technische Datenblatt des Herstellers zu konsultieren oder die vorhandene Einheit vor der Montage zu messen.
