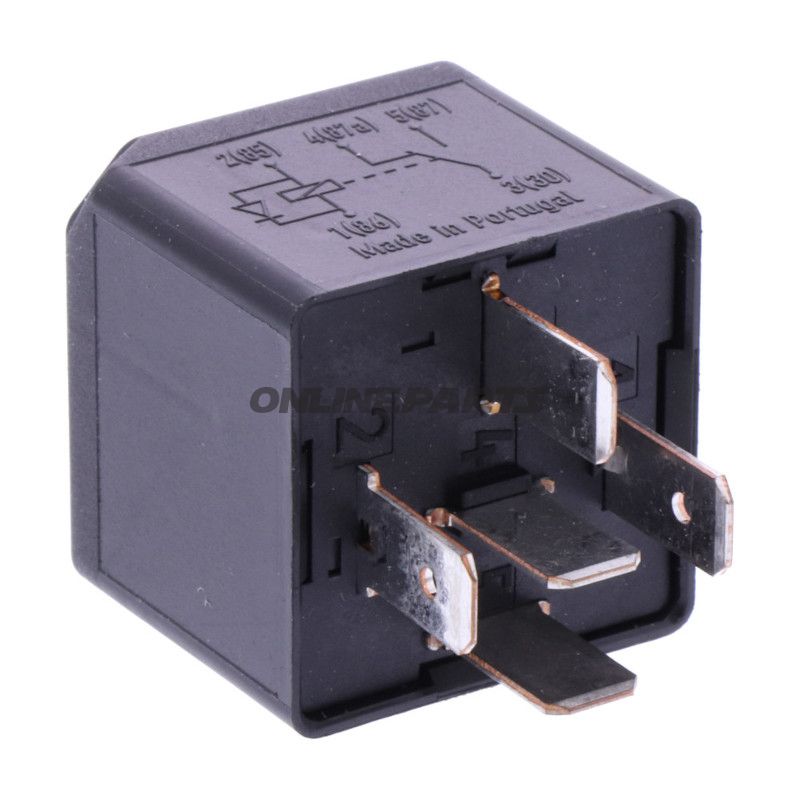

5-poliges 24 V / 20 A Minirelais für Fahrzeug- und Maschineninstallationen
Produkt: Dieses 5-polige Minirelais von Bosch (MPN: 118.01.00, GTIN: 4047026871678) ist ein kleines Arbeitsstrom- oder Multifunktionsrelais, vorgesehen für 24-V-Systeme. Das Relais wird ohne Montageset geliefert und besitzt eine normally-open (NO) Kontaktkonfiguration, was es geeignet macht zur Steuerung von Pumpen, Ventilatoren, Lichtfunktionen und anderen Lasten bis zur Nennleistung von 20 A.
Funktion und Anwendung: Die primäre Funktion des Relais besteht darin, als elektrisches Kontaktsteuergerät zu fungieren: eine niederohmige Steuerspule aktiviert einen mechanischen Kontakt, der den Strom zur Last leitet. Als 5-poliges Relais kann es sowohl Spulen- als auch Schaltfunktionen enthalten, was es geeignet macht für Installationen, bei denen sowohl Ein/Aus-Kontakt als auch eine eventuelle permanente Verbindung erforderlich sind. Der normally-open-Kontakt bedeutet, dass der Stromkreis offen ist (Unterbrecher), wenn die Spule nicht aktiviert ist, und sich schließt, sobald die Spule 24 V erhält.
Material und elektrische Eigenschaften:
- Nennspannung: 24 V DC — Standard für viele Nutzfahrzeuge und industrielle Steuerungen.
- Nennlast: 20 A — geeignet für moderate Lasten wie Relaisbereiche für Motoren, Heizelemente und Lichtquellen innerhalb dieser Grenze.
- Anzahl der Pole: 5 — bietet Flexibilität bei Anschlussmöglichkeiten und unterstützt gängige Fahrzeugsteckkonfigurationen.
- Temperaturbereich: -40 °C bis +85 °C — ausgelegt für den Betrieb unter anspruchsvollen Temperaturbedingungen typischer Fahrzeuge und Außeninstallationen.
- Kontaktfunktion: Normally Open (NO) — geeignet für Schaltungen, die erst bei Aktivierung geschlossen werden sollen.
Verarbeitungsqualität und Zuverlässigkeit: Das Relais ist aus Materialien und Toleranzen für den industriellen Einsatz hergestellt. Boschs Relais sind allgemein konstruiert mit elektrischer Isolation und Kontaktoverflächen, die für wiederholtes Koppeln bei der angegebenen Stromstärke dimensioniert sind. Der Temperaturbereich deutet auf robuste Dichtungen und Bauteilwahl hin, die das Risiko von Korrosion und Funktionsausfällen unter normalen Fahrzeugbedingungen verringern.
Kompatibilität und Austausch: Das Produkt ersetzt Bosch Nr. 0 332 209 204 und kann als direkte Ersatzimplementierung verwendet werden, sofern dieselbe MPN oder dieselbe physische Pin-Konfiguration vorliegt. Beachten Sie, dass das Relais ohne Montageset geliefert wird, daher muss bei bestehenden Installationen der Typ der Halterung und die Montagemöglichkeit vor der Montage überprüft werden.
Praktische Installationsüberlegungen:
- Prüfen Sie Pinout und mechanische Passform im Stecker, da 5-polige Konfigurationen im Layout variieren können.
- Sorgen Sie dafür, dass die Lastdauer nicht 20 A überschreitet; bei Startströmen (z. B. Motoren) muss die Dimensionierung Peakströme berücksichtigen.
- Montieren Sie das Relais in einem Bereich mit geeigneter Belüftung und Schutz vor starkem Feuchtigkeitseinfluss sowie direkter chemischer Beanspruchung, um die Lebensdauer zu verlängern.
Technische Daten (Übersicht):
- Hersteller: Bosch (in der Produktidentifikation mit MPN 118.01.00 integriert)
- GTIN: 4047026871678
- Nennspannung: 24 V
- Nennstrom: 20 A
- Anzahl der Pole: 5 (5-polig)
- Kontakttyp: Normally Open (NO)
- Temperaturbereich: -40 °C bis +85 °C
- Lieferung ohne Halter
Für Techniker und Motorradfahrer, die mit 24-V-Systemen arbeiten, bietet dieses Relais eine kompakte Lösung für routinemäßige Kontaktsteuerung, mit dokumentierten elektrischen Spezifikationen von Bosch (MPN 118.01.00, GTIN 4047026871678) als Referenz bei Austausch und Dimensionierung.
