Relais 4-polig 12 V für Haupt- und Zusatzscheinwerfer sowie andere Verbraucher

Produktübersicht: Dies ist ein 4-poliges Shunt-Relais von Hella (MPN: 108.05.97, GTIN: 4082300078688). Das Relais ist als Mini-Relais mit Sockel und Parallelwiderstand zur Spule ausgeführt. Es wird verwendet, um den Strom zwischen Stromquelle und elektrischem Verbraucher zu schalten und ist für Belastungen wie Hauptscheinwerfer, Zusatzscheinwerfer, Hupe, Heizgeräte, Lüftermotoren, elektrische Fensterheber, Klimaanlagen und Zündkreise ausgelegt.

Funktion:

• Die Hauptfunktion des Relais ist es, große Ströme zu einem Verbraucher mittels einer Niedrigstromspule zu steuern. Wenn die Spule aktiviert wird, schließt der Kontakt (Schließfunktion) und leitet den Strom von Anschluss 30 zu Anschluss 87.
• Ein Parallelwiderstand zur Spule ist enthalten, um eine stabile Entlastung der Spule sicherzustellen und Störungen/ Rückkopplungen in der Steuerungsschaltung zu reduzieren.
• Geeignet für sowohl ohmsche als auch induktive Lasten, wodurch das Relais sowohl für Lampen als auch motorisierte Verbraucher geeignet ist.

Materialien und Konstruktion:

• Gehäuse und Sockel: Robuste Kunststoff-/Kompositausführung, ausgelegt zur Montage im Sockel, entsprechend dem Mini-Relais-Format.
• Kontaktmaterial: Das Kontaktsystem ist für hohe Ströme dimensioniert und aus Materialien gefertigt, die wiederholte Belastung ohne schnellen Verschleiß aushalten (die spezifische Legierung der Kontakte wird vom Hersteller als Industriestandard für Leistungsrelais angegeben).
• Anschlüsse: Zwei Flachstecker 6,3 mm für die Spulenseiten und zwei Flachstecker 9,5 mm für die stromführenden Kontakte (Anschlüsse 30 und 87) für sichere Verbindung von Kabeln und Kabelschuhen.

Technische Eigenschaften:

• Spannung: 12 V (einsetzbar in gängigen Motorrad- und Fahrzeuganlagen).
• Anzahl Pole: 4-polig (Schließkontakt).
• Temperaturbereich: Bis max. 80 °C Betriebstemperatur.
• Belastbarkeit bei +80 °C:
  • Ohmsche (Widerstands-)Last: 50 A
  • Induktive Last: 46 A
  • Kapazitive Last: 44 A
• Montage: Wird als Mini-Relais mit Sockel geliefert, was die Befestigung in bestehenden Relaispanelen vereinfacht.

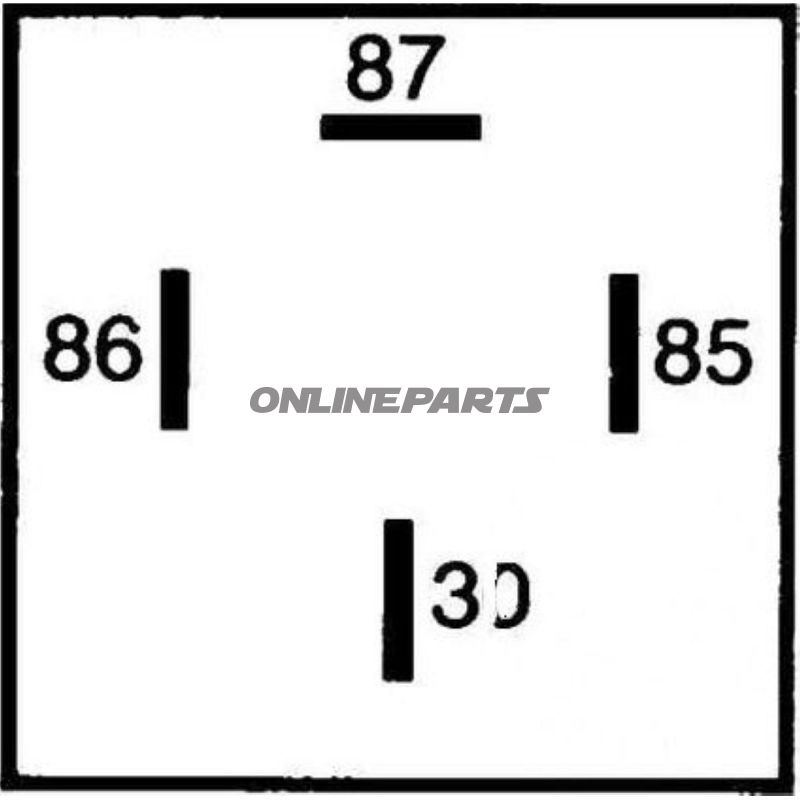

• Stecker-ID und Schaltbild: Steckerausführung-ID B3, schematisch S2 (Herstellerbezeichnung für Stecker- und Kontakttyp).

Kompatibilität und Anwendung:

• Entwickelt für 12-V-Systeme in Kraftfahrzeugen; typische Anwendung in Motorrädern, Rollern und PKW mit entsprechenden Stromanforderungen.
• Geeignet dort, wo die Steuerungsschaltung von hohen Strömen entlastet werden soll (z. B. wenn Fernlicht, Zusatzscheinwerfer oder Gebläsemotoren direkt vom Batterie über Relais betrieben werden sollen).
• Die Kontakte und die größeren Flachstecker erleichtern das Anschließen von Standard-Kabelschuhen und sorgen für niedrige Übergangswiderstände.

Vorteile der Konstruktion (kurz und realistisch):

• Hohe Belastbarkeit bei Betriebstemperaturen bis 80 °C.
• Integrierter Sockel für einfache Montage und Austausch in vorhandenen Installationsumgebungen.
• Parallelwiderstand minimiert spulenbedingte Störungen in der Steuerungsschaltung.

Identifikation: Das Produkt wird von Hella hergestellt und ist identifizierbar mit MPN 108.05.97 und GTIN 4082300078688, was einen Abgleich mit Produktinformationen und Ersatzteillisten ermöglicht.

Hinweise zu Montage und Sicherheit:

• Prüfen Sie stets die Dimension der stromführenden Kabel und den Sicherungswert in Bezug auf die Belastungsspezifikationen des Relais.
• Bei Montage in geschlossenen Räumen oder nahe Wärmequellen sollte die Temperaturgrenze von 80 °C eingehalten werden, um eine lange Lebensdauer zu gewährleisten.
• Verwenden Sie korrekte Kabelschuhe an den 9,5 mm und 6,3 mm Flachsteckern, um schlechten Kontakt und Erwärmung zu vermeiden.
