Regler/gleichrichter (MOSFET) für das Ladesystem von Cruiser/Touring-Motorrädern

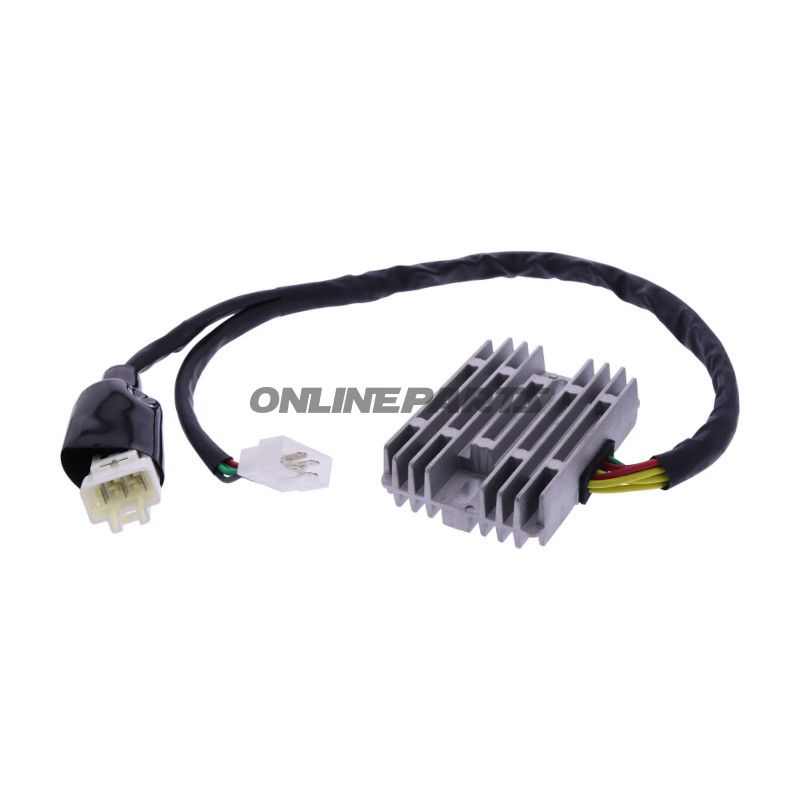

Produkt: DZE Regler/Gleichrichter mit MOSFET-Technologie (MPN: 700.36.72, GTIN: 4043981461220). Dieses Gerät kombiniert Spannungsregelung und dreiphasige Gleichrichtung in einem kompakten elektronischen Modul, das für die Batteriekreise von Motorrädern ausgelegt ist.
Funktion und Platzierung
- Der Regler/Gleichrichter steuert die Batteriespannung, indem er den Wechselstrom (dreiphasig) des Generators in Gleichstrom umwandelt und überschüssige Energie an das Chassis ableitet (Shunt-Prinzip).
- Er wird normalerweise in der Nähe des Generators/Stators oder am Chassis unter dem Sitz/Rahmen montiert, wo er Wärme abführen und mit der Batterie sowie den drei Phasen des Generators verbunden werden kann.
- Der elektronische Controller misst kontinuierlich die Batteriespannung und passt den Ausgangsstrom an, um die Spannung während des Betriebs und im Standby innerhalb sicherer Grenzen zu halten.
Materialien und technische Eigenschaften
- MOSFET-Transistoren als Leistungskomponenten: spannungsgesteuerte Schaltelemente mit niedrigem Vorwärtsspannungsabfall bei hohen Strömen (typisch unter ±0,2 V bei 35 A), was Verluste und Wärmeentwicklung im Vergleich zu traditionellen SCR-basierten Reglern reduziert.
- Verbesserte Gleichrichterdioden mit niedrigem Spannungsabfall und hoher Stromkapazität für robuste Stromsteuerung und geringe thermische Belastung.
- Integrierter elektronischer Controller, optimiert für MOSFET-Architektur, konstante Spannungsüberwachung und niedrigen Standby-Verbrauch.
- Dimensioniert für höhere Ausgangsströme als ältere Lösungen — Geräte dieser Klasse können bis zu etwa 50 A Ausgangsleistung bewältigen, was das Risiko einer Überhitzung bei hohen Lasten reduziert.
Anwendung auf dem betreffenden Motorradtyp
Die aufgeführten Fahrzeuge sind große V-Twin-Cruiser (Honda VTX 1800, 2001–2006), die typischerweise für Touren und Langstreckenfahrten mit erheblichem Stromverbrauch (Beleuchtung, Heizung, Zubehör, eventuell nachgerüstete Elektronik) verwendet werden. Bei dieser Art von Fahrzeug ist eine stabile und effiziente Spannungsregelung entscheidend, um eine Entladung der Batterie, erhöhte Wärme in der Ladeelektronik und vorzeitigen Ausfall bei hohen Generatorströmen zu vermeiden.
Technischer Wert für Mechaniker und Besitzer
- Niedrigere interne Verluste und geringere Wärmeentwicklung halten die Komponenten unter Last kühler und reduzieren das Risiko einer thermischen Zersetzung in der Ladeeinheit.
- Präzise elektronische Steuerung verringert das Risiko von Über- und Unterladung, was Batterie und elektronische Systeme bei längeren Fahrten und zusätzlichem Zubehör schützt.
- Reduzierter Standby-Stromverbrauch erhält die Batteriekapazität, wenn das Fahrzeug nicht in Gebrauch ist.
Kompatibilität
- Passt unter anderem zu Honda VTX 1800 C und C1 (ca. 2001–2006).
Wartung und verwandte Kontrollpunkte
- Überprüfen Sie alle Verbindungspunkte: Phasen des Generators, Erdung und Batterieklemmen auf Korrosion und sichern Sie elektrische Verbindungen bei Austausch.
- Messen Sie den AC-Ausgang des Generators und die Batteriespannung vor und nach der Montage, um die korrekte Funktion und Ladeprofil sicherzustellen.
- Bei Verdacht auf Überhitzung oder früheren Reglerfehlern überprüfen Sie die Isolierung des Stators und mögliche Kurzschlüsse in den Wicklungen, da ein beschädigter Stator die Last des Reglers beeinflussen kann.
Montage
- Stellen Sie eine korrekte Ableitung zum Chassis und eine gute Kühlverbindung sicher — Platzierung und Befestigung beeinflussen die thermische Ableitung.
- Befolgen Sie das elektrische Schema des Fahrzeugs für die korrekte Verkabelung; verwenden Sie die richtigen Kabelquerschnitte und Sicherungen gemäß den Empfehlungen des Herstellers.
Identifikation Dieser Regler/Gleichrichter wird von der Marke DZE geliefert und ist identifizierbar durch MPN 700.36.72 sowie GTIN 4043981461220, was hilft, das Gerät mit der richtigen Ersatzteilnummer und technischen Referenz abzugleichen.
