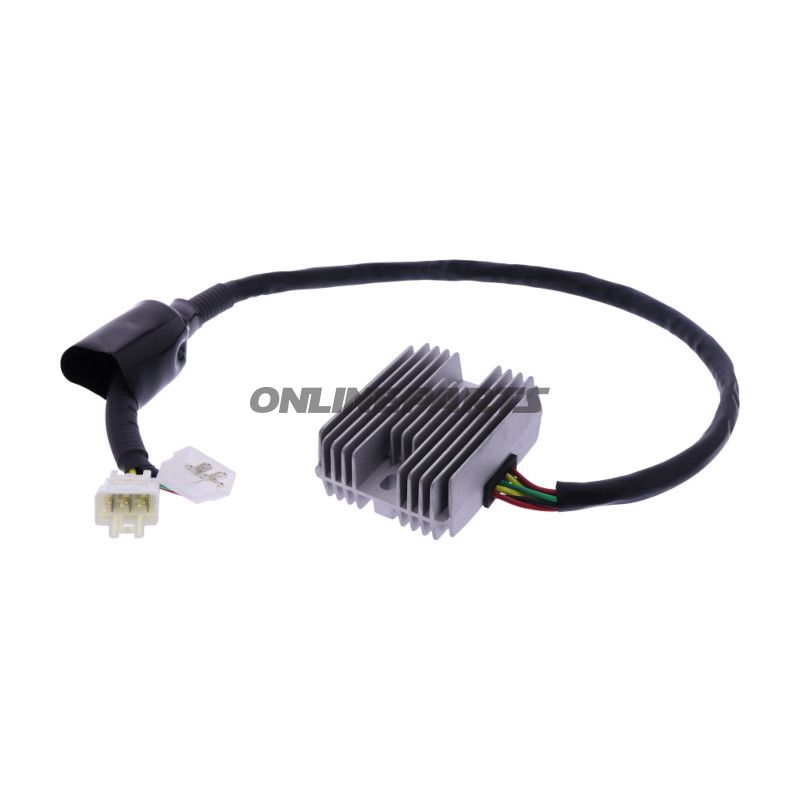

Regler/ Gleichrichter (MOSFET) für den Ladekreis des Motorrads
Produkt: DZE Regler/Gleichrichter mit MOSFET-Technologie (MPN: 700.36.65, GTIN: 4043981461152).
Dieses Gerät steuert und stabilisiert die Batteriespannung, indem es überschüssigen Generatorstrom zur Erde leitet und gleichzeitig dreiphasigen AC von der Statorwicklung in Gleichstrom umwandelt. Es wird typischerweise im Elektrikraum oder unter dem Sitz in der Nähe von Generator/Stator und Batterie montiert, wo die Kühlung des Gehäuses und gute Kabelverbindungen für die Betriebssicherheit wichtig sind.
- Funktion: Elektronischer Shuntregler und Gleichrichter in einem. Überwacht die Batteriespannung und passt den Ausgangsstrom an, um die Systemspannung unter variierenden Lasten stabil zu halten.
- Technologie: MOSFET-basierte Schaltung anstelle von SCR. Spannungsgesteuerte Transistoren bieten einen geringeren Durchlassspannungsabfall und reduzierte Wärmeverluste bei hohen Strömen.
- Leistung: Entwickelt für die Handhabung höherer Ausgangsströme (bis ca. 50 A in dieser Familienspezifikation) mit niedrigem Standby-Strom und verbesserter thermischer Stabilität im Vergleich zu traditionellen SCR-Reglern.
- Gleichrichterdioden: Integrierte Hochstromdioden mit niedrigem Spannungsabfall für reduzierte Erwärmung und längere Lebensdauer.
Material- und designtechnische Merkmale
- Halbleiterkomponenten (MOSFET) optimiert für niedrigen Rds(on) zur minimalen Wärmeentwicklung.
- Verbesserter interner Controller zur kontinuierlichen Batterieüberwachung und elektronischen Steuerung des Ausgangsstroms.
- Gehäuse und Kühlflächen sind so gestaltet, dass sie Wärme ableiten; eine korrekte Montage und gute Luftzirkulation werden für eine optimale Lebensdauer empfohlen.
Praktische Bedeutung für diesen Motorradtyp
Basierend auf der Kompatibilität zur Honda CBR1100XX (Modell 1999–2008, hier aufgeführt 2001–2008), handelt es sich um ein Sport-Touring / Sporttourer-Motorrad mit langen Fahrstrecken und relativ hohem Stromverbrauch durch Zubehör und starke Beleuchtung. Bei diesem Fahrzeugtyp sorgt die höhere Leistungskapazität und der geringere Wärmeverlust des MOSFET-Reglers für einen stabileren Ladefluss während längerer Fahrten und bei hohen Generatorlasten.
Kompatibilitätsübersicht: Passt unter anderem zu Honda CBR 1100 XX (ca. 2001–2008).
Empfehlungen zur Montage und Wartung
- Überprüfen Sie den Zustand und die Ausgangsleistung des Stators vor der Montage; Schäden oder abweichende AC-Ausgänge können den Regler überlasten.
- Sichern Sie korrekte und saubere Kabelschuhe, Erdverbindungen und Sicherungsanschlüsse, um den Kontaktwiderstand und die Wärmeentwicklung zu minimieren.
- Montieren Sie den Regler mit guter mechanischer Befestigung und freier Luftzufuhr; vermeiden Sie die Installation in der Nähe von Wärmequellen.
- Bei Fehlern im Ladesystem: Messen Sie die Ruhespannung des Batteriesystems, die AC-Ausgabe des Generators und die DC-Ausgabe des Reglers, um die Ursache genau zu diagnostizieren.
Verwandte Teile zur Überprüfung
- Stator (Generator) – Überprüfung der AC-Ausgabe und des Isolationswiderstands.
- Batterie – Kapazität und interner Widerstand, da eine schwache Batterie den Regler unnötig belasten kann.
- Kabel, Stecker und Erdverbindungen – Korrosion und lose Verbindungen erhöhen den Widerstand und die Wärme.
Dieses Produkt von DZE (MPN 700.36.65, GTIN 4043981461152) ist eine Ersatzteil-Lösung in Originalqualität, die moderne MOSFET-Technologie mit einem Controller kombiniert, der für einen niedrigen Standby-Verbrauch und eine präzise Spannungsregelung ausgelegt ist. Bei korrekter Installation und Kontrolle der angrenzenden Komponenten wird es typischerweise eine niedrigere Betriebstemperatur und eine längere Lebensdauer im Vergleich zu älteren SCR-basierten Reglern bieten.
Kompatible Fahrzeuge (Beispiele):
- Honda CBR 1100 XX — 2001
- Honda CBR 1100 XX — 2002
- Honda CBR 1100 XX — 2003
- Honda CBR 1100 XX — 2004
- Honda CBR 1100 XX — 2005
- Honda CBR 1100 XX — 2006
- Honda CBR 1100 XX — 2007
- Honda CBR 1100 XX — 2008
