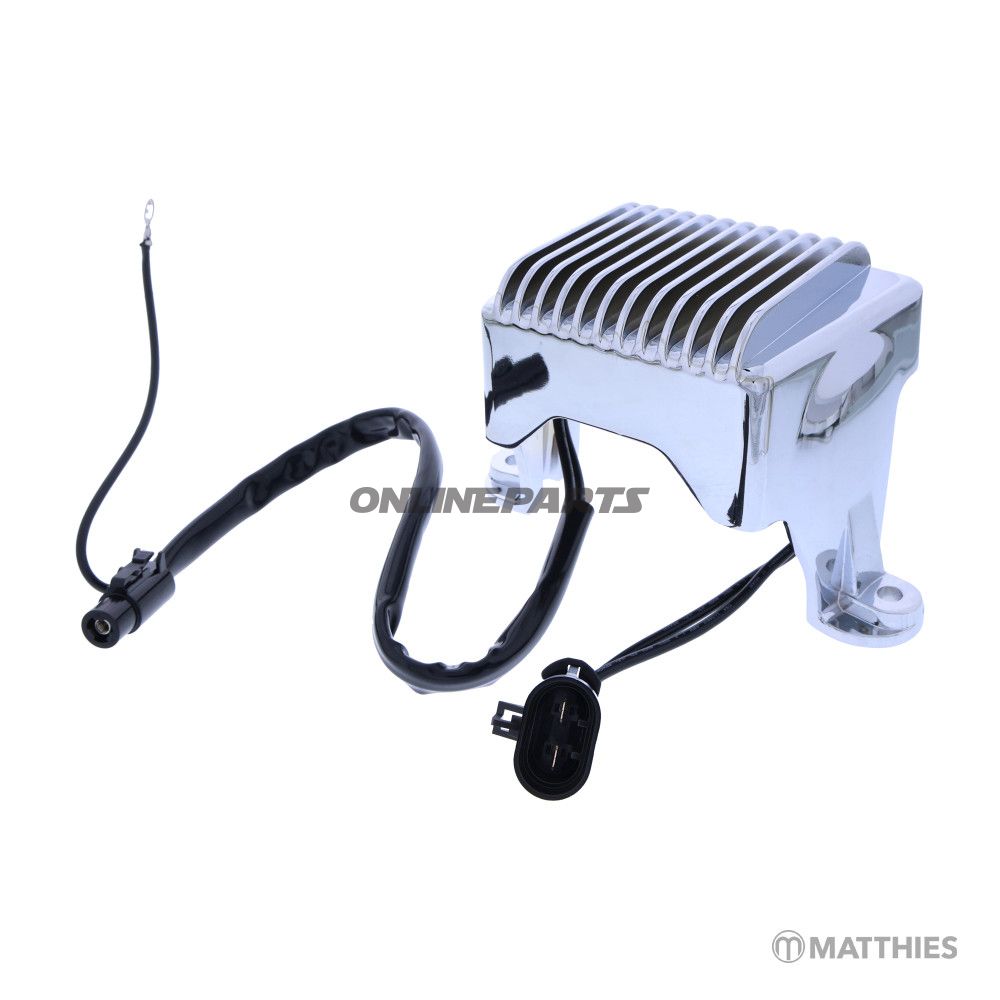

Regler / Gleichrichter für Harley-Davidson Touring (JMP-Alternative, MPN 700.40.82)
Produkt: Regler / Gleichrichter von JMP (Alternativ-Teilenummer 7003550), MPN 700.40.82, GTIN 4043981470116. Dieses Gerät regelt die Ladespannung des Generators/Rotor der Motorräder und wandelt den Wechselstrom in Gleichstrom für Batterie und elektrische Systeme um.
Funktion und Platzierung
- Die Hauptfunktion des Reglers/Gleichrichters besteht darin, die Ladespannung zu begrenzen und den Wechselstrom (AC) vom Generator in Gleichstrom (DC) umzuwandeln, um eine stabile Batterieladung zu gewährleisten und elektrische Komponenten zu schützen.
- Typischerweise wird der Regler/Gleichrichter in der Nähe des Generators oder in einem geschützten Bereich unter dem Sitz oder hinter der Verkleidung der Touring-Modelle montiert; er ist mechanisch mit Schrauben befestigt und mit den Drähten der Stator und der Batterie über Stecker verbunden.
Materialien und Eigenschaften
- Die Konstruktion besteht normalerweise aus einer Aluminium-Kühlplatte zur Wärmeableitung und elektronischen Halbleiterkomponenten (Dioden und Spannungsregler). Das Aluminiumgehäuse trägt zur passiven Kühlung und Korrosionsbeständigkeit im Motorradumfeld bei.
- Das elektronische Design sorgt für eine gleichmäßige Spannungsregelung bei variierenden Motorumdrehungen; ein korrekt funktionierender thermischer Kontakt zum Chassis ist wichtig für die Betriebssicherheit.
Wartung und Kontrollpunkte
- Bei Verdacht auf Ladeprobleme (Unterladung, Überladung, Batterie die kocht oder blinkt im Display) sollte der Regler/Gleichrichter mit einem Multimeter gemessen und mit den Spannungswerten des Herstellers im Leerlauf und bei erhöhten Umdrehungen verglichen werden.
- Überprüfen Sie alle Steckverbindungen und Kabelverbindungen auf Korrosion, Brandspuren oder lose Verbindungen. Schlechte Verbindungen erhöhen die Wärme und können die Lebensdauer des Geräts verkürzen.
- Überprüfen Sie die mechanische Befestigung und die wärmeabführende Kontaktfläche. Fehlender Kontakt zum Rahmen kann zu einer zu hohen Temperatur im Gerät führen.
Kompatibilität und Fahrzeugtyp
Die aufgeführten Fahrzeuge sind Harley-Davidson große Touring-Modelle aus etwa 2004–2005 mit 1450 cc EFI-Motor. Dies sind vollwertige Touring-Motorräder, die für Langstreckenfahrten mit erheblichem Strombedarf für Scheinwerfer, Instrumente und Komforthardware ausgelegt sind; das Ladesystem muss daher stabile Energie sowohl im Leerlauf als auch auf langen Autobahnstrecken liefern.
Passt unter anderem zu mehreren Harley-Davidson FLH-* Modellen mit 1450 EFI (ca. 2004–2005).
Empfohlene gleichzeitige Kontrollen
- Stator/Generator: Messen Sie die AC-Ausgabe und den Isolationswiderstand, wenn Ladeprobleme festgestellt werden.
- Batterie: Überprüfen Sie die Spannung, den Elektrolytstatus und den Kaltstartstrom, um die Fähigkeit der Batterie zu gewährleisten, Ladung zu empfangen und zu halten.
- Sicherungen, Masseverbindungen und Stromkabel: Überprüfen Sie auf Abnutzung, Korrosion und korrekte Dimensionierung.
Technische Anmerkung
Als alternatives JMP-Produkt (Teilenummern 7003550 / MPN 700.40.82, Marke JMP) entspricht dieser Regler/Gleichrichter der Standardfunktionalität für Ersatzteile für ältere Harley-Davidson Touring-Systeme. GTIN 4043981470116 identifiziert das Produkt eindeutig bei Bestellung und Logistik.
Kompatible Fahrzeuge (ausgewählte Beispiele)
- Harley-Davidson FLHRCI 1450 EFI (2004–2005)
- Harley-Davidson FLHRI 1450 EFI (2004–2005)
- Harley-Davidson FLHRSI 1450 EFI (2004–2005)
- Harley-Davidson FLHTCI 1450 EFI (2004)
- Harley-Davidson FLHTCUI 1450 EFI (2004–2005)
- Harley-Davidson FLHTI 1450 EFI (2004–2005)
