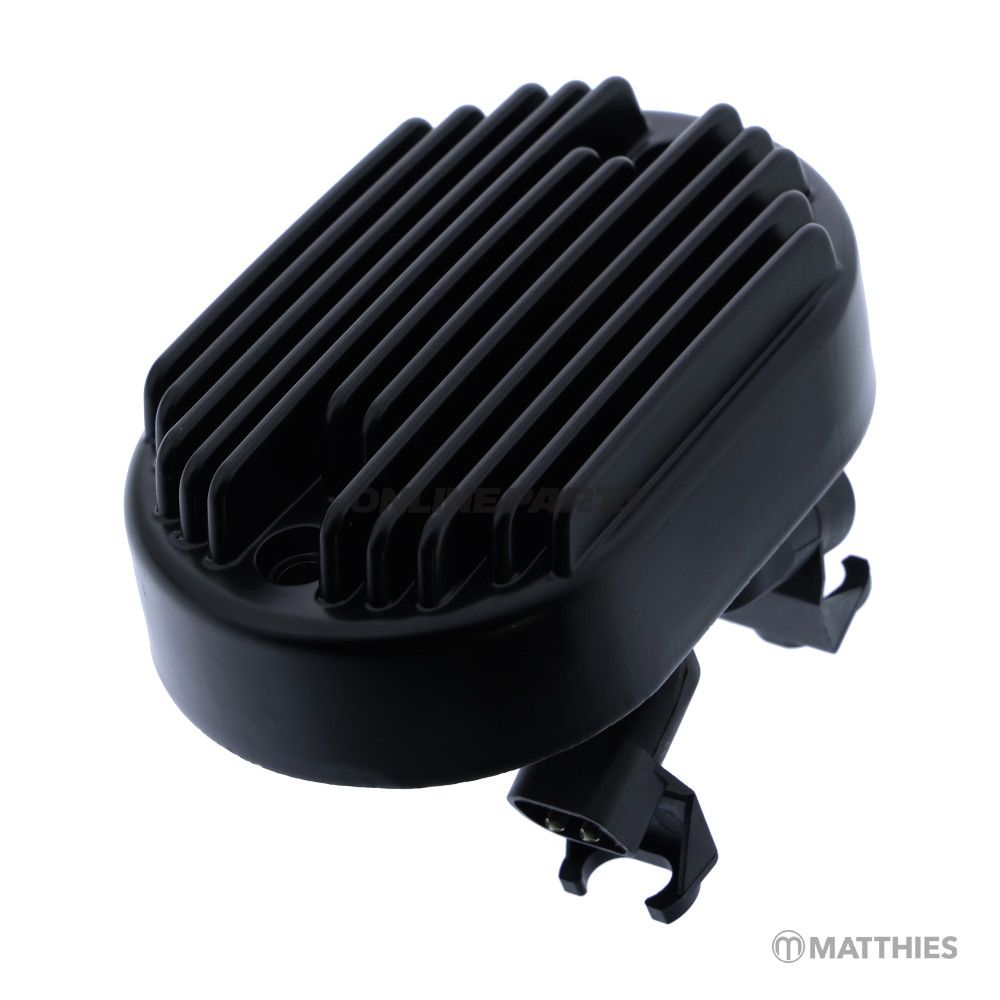

Reglergerät / Gleichrichter für Harley-Davidson 1800 (JMP-Alternative, MPN 700.40.81)
Produktübersicht: Dieses Reglergerät/Gleichrichter von JMP (Alternativteilnummer 700.40.81, GTIN 4043981470109) reguliert und gleichrichtet den Wechselstrom, der von der Statorwicklung des Motors an das elektrische System und die Batterie des Fahrzeugs geliefert wird. Das Gerät wandelt den Wechselstrom des Generators in gleichmäßigen Gleichstrom um und sorgt für die korrekte Ladespannung bei unterschiedlichen Drehzahlen, sodass elektrische Komponenten und die Batterie stabil funktionieren.
Funktion und Platzierung:
- Das Reglergerät/Gleichrichter wird normalerweise in der Nähe der Batterie oder unter dem Sitz montiert, abhängig von der Rohrführung und Halterkonfiguration des Modells.
- Es misst und begrenzt die Ladespannung vom Stator und verhindert Überspannung, die Batterie und Elektronik schädigen kann.
- Es hat typischerweise Anschlüsse für Statorspulen, Batterie + und Masse; die korrekte Polverbindung ist entscheidend für die Funktion und um Kurzschlüsse zu vermeiden.
Materialien und technische Eigenschaften:
- Gehäuse und Kühlflächen sind aus einer Metall-Kunststoff-Kombination gefertigt, mit Wärmeableitung, die für eine periodische Kühlung während der Fahrt ausgelegt ist.
- Die inneren Komponenten bestehen aus gesicherten Dioden und Spannungsreglerkomponenten, die für die Ausgangsströme der Harley-Davidson V-Twin 1800 dimensioniert sind.
- JMP wird als Hersteller/Marke für dieses alternative Ersatzteil angegeben; MPN ist 700.40.81 und GTIN 4043981470109, was die Identifikation und Bestellung eindeutig macht.
Kompatibilität und Fahrzeugtyp:
Basierend auf den angegebenen Modellen (Harley-Davidson FLSTSE2, FLSTSE3, FXSBSE, FLSTNSE von 2011–2015) handelt es sich um große Cruiser/Touring-orientierte V-Twin-Motorräder mit 1800 cm³ Motoren, die für Langstrecken- und Boulevardfahrten mit niedrigen Drehzahlen bei Cruising-Geschwindigkeit ausgelegt sind. Die Aufgabe des Reglers bei diesem Typ ist es, einen stabilen Ladestrom während des langfristigen Leerlaufs und im Niedriggeschwindigkeitsbetrieb sowie bei den normalen Betriebsspannungen des Motors sicherzustellen.
Kompatibilitätszusammenfassung: Passt unter anderem zu Harley-Davidson FLSTSE2, FLSTSE3, FXSBSE und FLSTNSE 1800 (ca. 2011–2015).
Wartungs- und Montagehinweise:
- Überprüfen Sie die Anschlusskabel, Anschlüsse und Erdung auf Korrosion und lose Verbindungen bei Austausch; eine schlechte Erdung ist eine häufige Ursache für Ladeprobleme.
- Messen Sie die Ladespannung an den Batteriepolen (typischerweise etwa 13,8–14,6 V im Motorbetrieb) nach der Montage, um die korrekte Funktion zu überprüfen.
- Stellen Sie sicher, dass die Montageflächen sauber sind und dass die Kühlflächen des Reglers nicht von der Masse isoliert sind, um Fehlmontagen zu vermeiden.
- Wenn die Batterie älter ist oder eine reduzierte Kapazität hat, kann eine defekte Batterie die Ablesung des Reglers beeinflussen; überprüfen Sie gleichzeitig den Zustand der Batterie.
Verwandte Teile zur Überprüfung: Bei Arbeiten am Ladesystem wird empfohlen, den Widerstand des Stators und die Gleichrichterbrücke sowie den Zustand der Batterie und die Kabelverbindungen zu überprüfen. Diese Komponenten beeinflussen das gesamte Ladeverhalten und können Symptome hervorrufen, die denen eines Reglerfehlers ähneln.
Identifikation: Marke: JMP; MPN: 700.40.81; GTIN: 4043981470109. Verwenden Sie diese Nummern bei der Bestellung, um die Kompatibilität mit den oben genannten Harley-Modellen sicherzustellen.
