Regler / Gleichrichter Universalmosfet

Regler-/Glättungsgerät Universal-MOSFET für 12V Motorräder — 3-Phasen-kompatibel

Dieses Regler-/Glättungsgerät in MOSFET-Ausführung von DZE (MPN: 700.17.40, GTIN: 4043981263992) ist dafür ausgelegt, das Ladesystem von 12-Volt-Motorrädern mit 2- oder 3-Phasen-Generatoren zu steuern. Das Produkt fungiert sowohl als Spannungsregler als auch als Gleichrichter und bewältigt die Umwandlung von Wechselstrom aus dem Generator in Gleichstrom sowie eine präzise elektronische Regelung der Batteriespannung.

Funktion

• Wandelt Wechselstrom vom Generator in gleichmäßiges 12 V DC für Batterie und elektrisches System um.
• Elektronische Steuerung der Ladespannung sorgt für eine konsistente Batterieladung und reduziert den Bedarf an externen Zener- oder Zündsensing-Leitungen.
• Automatische Erkennung eines dreiphasigen oder einphasigen Quellensignals, sodass der Regler in unterschiedlichen Stator-Konfigurationen funktionieren kann.

Technische Eigenschaften

• Betriebsspannung: 12 V
• Max. Ausgangsstrom: bis zu 50 A
• Abmessungen (L×B×H): ca. 90 × 80 × 28 mm

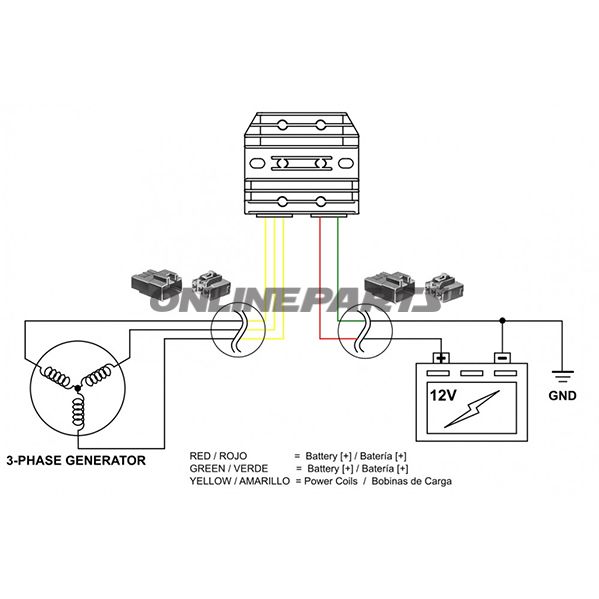

• Kabelführung: 5-Leiter-Konfiguration als Ersatz für bestehende 5- oder 6-Leiter; kompatibel mit vielen 3- und 2-Leiter-Generatorsystemen
• Montagebohrungsabstand (Mitte-zu-Mitte): 66–74 mm

Materialien und Konstruktion

• Zentrale Leistungsteuerung verwendet MOSFET-Komponenten, was im Vergleich zu älteren Reglern/Gleichrichtern auf Dioden- oder Linearreglerbasis zu geringerer Wärmeentwicklung führt.
• Gehäuse für effiziente Kühlung und mechanischen Schutz der Elektronik dimensioniert; die Montageschrauben-Abstände entsprechen typischen OEM-Maßen.
• Kabellieferung mit einem hochwertigen Stecker- und Kabelsatz von ca. 80 cm Hauptkabel, der an vorhandene OEM-Leitungen angepasst werden kann.

Lieferumfang

• Regler/Gleichrichter (DZE, MPN 700.17.40)
• 4 Steckverbindungen zum Kabelanpassen
• Montagematerial/Verbindungsstecker

Kompatibilität und Anwendung

• Geeignet für Motorräder und kleine Fahrzeuge mit 12-V-Elektro-Systemen und 2- oder 3-Phasen-Generatoren.
• Ausgelegt zum Austausch älterer oder unterdimensionierter Regler/Gleichrichter mit derselben 5-Leiter-Konfiguration oder als kompatible Lösung in Systemen, bei denen eine automatische Phasenerkennung erforderlich ist.
• Vor der Installation Spannungs- und Steckerkonfiguration Ihres Fahrzeugs prüfen, um Kompatibilität sicherzustellen; Montagemaße und Kabelkonfiguration sind angegeben, um Anpassungen zu erleichtern.

Technische Vorteile

• MOSFET-Technologie reduziert Wärmeentwicklung und kann die Zuverlässigkeit in warm belasteten Installationen erhöhen.
• Hohe Strombelastbarkeit (bis zu 50 A) bietet Spielraum für zusätzliche Verbraucher oder ältere Batterien, bei denen höhere Ladeanforderungen auftreten können.
• Das mitgelieferte Stecker- und Kabelsatz vereinfacht die professionelle Anpassung vorhandener Kabelnetze.

DZE's Regler/Gleichrichter (GTIN 4043981263992, MPN 700.17.40) ist praxisnah für den Austausch und zuverlässigen Betrieb in Werkstätten ausgelegt. Vor der Montage wird empfohlen, Steckfarben und Funktionen mit der bestehenden Anlage zu vergleichen und eine ordnungsgemäße Erdung und Belüftung der Einheit sicherzustellen.
