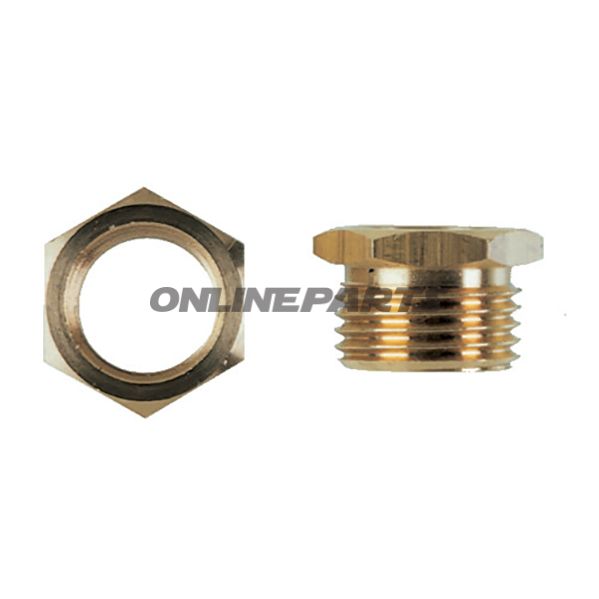

Reduz.Nippel 1/4-1/8

Reduktionsnippel G 1/4 x G 1/8 — kurze Ausführung zur Gewindeverbindung

Produktfunktion: Diese Reduktionsnippel dient dazu, Komponenten mit unterschiedlichen Rohr- oder Anschlussgewinden anzupassen oder zu verbinden, indem sie von G 1/4 auf G 1/8 oder umgekehrt reduziert. Die korte Ausführung eignet sich dort, wo wenig Platz vorhanden ist und ein kompakter Zwischensteg benötigt wird, um Verlängerungen zu vermeiden, dieMontage oder Freiraum beeinträchtigen könnten.

• Gewinde: G 1/4 x G 1/8 (BSPP/Parallelgewinde)
• Länge 1 (Übergangsseite): 12,0 mm
• Länge 2 (Gegenstück): 9,0 mm
• Außendurchmesser: 10,0 mm
• Schlüsselweite: 17 mm

Material und Eigenschaften: Produktdaten geben kein explizites Material an, aber Reduktionsnippel dieser Art werden typischerweise aus Messing oder säurebeständigem Stahl je nach Anwendung hergestellt. Messing bietet gute Korrosionsbeständigkeit in Standard-Ölservices und lässt sich leicht mit konischer Dichtung oder Dichtungsmaterial abdichten. Stahlqualitäten kommen zum Einsatz, wenn höhere mechanische Festigkeit oder chemische Beständigkeit gefordert ist. Die Abmessungen und die Schlüsselweite deuten darauf hin, dass der Nippel für gängige Werkzeuge hergestellt ist und zu Standardflächen für Hydraulik-, Pneumatik- oder Kraftstoffsysteme an Motorrädern und Werkstattausrüstung passt.

Technische Anwendung und Vorteile: Die Reduktionsnippel ermöglicht eine direkte Verbindung zwischen zwei verschiedenen Parallelgewinden ohne zusätzliche Anschlussrohr oder Spezialhalter. Die kurze Länge reduziert den Hebelarm und verringert das Risiko von Vibrationsermüdung in der Verbindung. Die Nutzeilflächen (17 mm) ermöglichen eine sichere Anziehdrehung mit Drehmomentschlüssel oder normalem Schraubenschlüssel, was wichtig für Dichtheit und langfristige Funktion in Systemen unter Druck oder vibrierend ist.

Kompatibilität und Montage: Verwenden Sie den Nippel, wo ein G 1/4-zu-G 1/8-Übergang erforderlich ist. Stellen Sie eine korrekte Abdichtung gemäß der Anwendung sicher (z.B. Gewindedichtband, Gewindedichtung oder konische Dichtflächen je nach System). Prüfen Sie die Materialverträglichkeit mit den Medien im System (Öl, Kraftstoff, Kühlmittel oder Druckluft), um Korrosion oder chemische Reaktionen zu vermeiden. Aufgrund der kurzen Konstruktion sollten Sie auf eventuelle UV- oder mechanische Beanspruchung achten, die zusätzliche Unterstützung von Rohr-/Fittings erfordern könnte, um eine Belastung der Gewinde der Nippel zu vermeiden.

Identifikation: Das Produkt wird von EWO verkauft und ist unter der Herstellerartikelnummer MPN 656.32.74 zu erkennen. Die GTIN 4030875000634 ist dieser Variante zugeordnet und kann zur präzisen Identifikation in Stücklisten und Lagerverwaltung verwendet werden.

Angebot beim Kauf: Bestätigen Sie den Gewindetyp (parallel vs. konisch) in Ihren bestehenden Bauteilen vor der Montage. Bei Unsicherheit bezüglich der Materialbeständigkeit in aggressiven Medien wählen Sie eine Nippel in geeigneter Stahlqualität oder verwenden Sie eine korrosionsbeständige Beschichtung.
