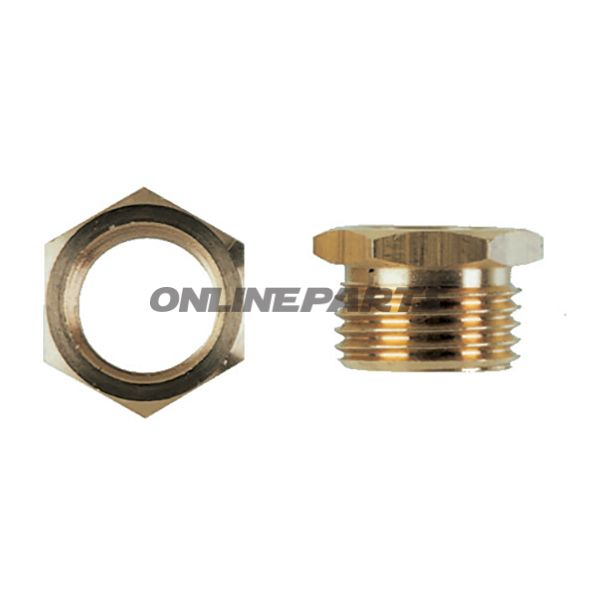

Reduzierung R 1/2X3/4

Reduktion, kurze Modell für Gewinde: R 1/2 x 3/4

Produkt: Reduktion R 1/2 x 3/4 von EWO (MPN: 656.74.40, GTIN: 4030875006506). Diese kurze Reduktionsnippel werden verwendet, um innere Gewinde zu reduzieren oder äußere Gewinde durch Anpassung zwischen G 3/4 und G 1/2 zu erweitern.

Funktion und Anwendung

• Primäre Funktion ist eine mechanische Anpassung zwischen zwei Rohr- oder Fittings-Gewinden im BSP (G)-Standard: G 3/4 innen/außen zu G 1/2.
• Geeignet zum Verbinden von Komponenten mit unterschiedlicher Gewindegröße in Flüssigkeits- und Druckluftsystemen, Kraftstoff- und Ölleitungen sowie allgemeinen Montageaufgaben, bei denen BSP-Gewinde verwendet werden.
• Kurze Bauform bedeutet reduzierte Länge am Verbindungsstelle, was die hervorstehende Bauhöhe mindert und in engen Montagebedingungen hilfreich sein kann.

Material und Eigenschaften

• Marke EWO kennzeichnet typischerweise Produkte aus Messing oder Edelstahl, abhängig von der Artikelart; diese Reduktion wird mit Oberflächen- und Abmessungen geliefert, die für Standard-BSP-Verbindungen ausgelegt sind. Das Material ist gewählt für gute maschinelle Bearbeitbarkeit und Korrosionsbeständigkeit unter normalen Betriebsbedingungen.
• Kurzprofilhöhe: Länge 1 = 18,0 mm und Länge 2 = 12,0 mm, was exponierten Gewinde reduziert und den Platzbedarf in Verbindungen verringert.
• Außendurchmesser (Ø): 21,0 mm und Schlüsselweite (Schraubenschlüssel) = 32 mm, was die passende Werkzeuggröße bei der Montage angibt und das Risiko von Beschädigungen durch Überdrehen reduziert.

Technische Maße

• Gewinde: G 3/4 x G 1/2 (BSP/G-Gewinde).
• Länge, Seite 1: 18,0 mm.
• Länge, Seite 2: 12,0 mm.
• Außendurchmesser: 21,0 mm.
• Schlüsselweite: 32 mm.

Kompatibilität und Montagehinweise

• Entworfen für Kompatibilität mit Standard-BSP/G-Geometrien; prüfen Sie die Dichtpraxis (z. B. konische Dichtfläche oder Dichtung) in Ihrem System, da die Reduktionsnippel alleine nicht notwendigerweise gasdicht sind ohne geeigneten Dichtmittel oder -verfahren.
• Bei der Montage: verwenden Sie das passende Anzugsdrehmoment für den Schlüsselweite 32 mm, um eine Überlastung des Gewindes zu vermeiden und eine korrekte Verpressung sicherzustellen. Befolgen Sie relevante Montageanweisungen für das System, in das die Reduktion eingebunden wird.
• Eignet für enge Räume aufgrund der kurzen Bauweise; berücksichtigen Sie den Freiraum für Werkzeuge bei der Variantenwahl.

Identifikation

• Marke: EWO — MPN 656.74.40.
• GTIN: 4030875006506 (kann für Lagerverwaltung und Suche nach identischer Komponente verwendet werden).

Zusammenfassung

Diese Kurzmodell-Reduktionsnippel von EWO (656.74.40, GTIN 4030875006506) ist eine kompakte Lösung zum Verbindungsaufbau von Komponenten mit G 3/4 und G 1/2 BSP-Gewinde. Die Abmessungen (18/12 mm Längen, Ø 21 mm, Schlüsselweite 32 mm) machen sie geeignet für Anwendungen mit begrenztem Platz, in denen Standard-BSP-Verbindungen zusammengeführt werden müssen. Wählen Sie geeignete Dichtungsmethode und Montagedrehmoment bei der Installation.
