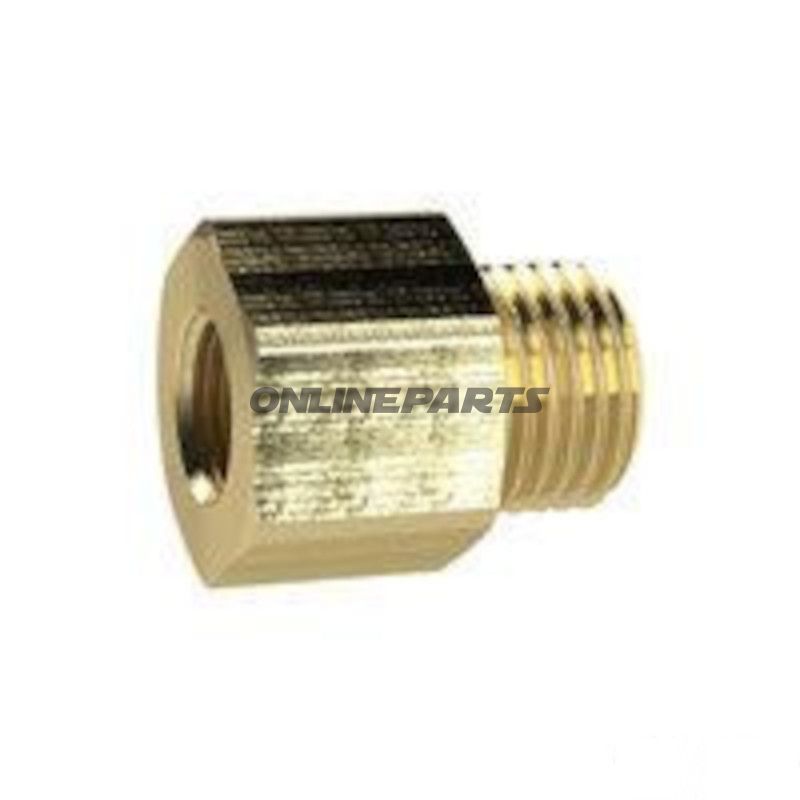

REDUZIERUNG G3/8I-G1/4A MS251L1438

Reduktionsnippel aus Messing G3/8 innen - G1/4 außen zu Rohr

Produkt: Reduktionsnippel aus Messing (Riegler, MPN: 656.05.39). Diese Komponente wird verwendet, um Rohre oder Fittings mit G3/8" Innengewinde mit einem äußeren G1/4" Anschlusse zu verbinden.

Funktion

• Reduktion der Gewindegröße zwischen zwei Rohr- oder Fitting-Standards: G3/8" (innenseitig) zu G1/4" (äußerseitig).
• Muss durch Schraubverbindung montiert werden; sorgt für eine mechanische Dichtverbindung in Systemen, in denen Übergänge zwischen den beiden Gewindetypen erforderlich sind.
• Geeignet für den Einsatz in pneumatischen und hydraulischen Anlagen sowie in Installationsarbeiten, bei denen Rohre und Fittings aus Messing aufgrund der Korrosionsbeständigkeit und der präzisen Gewindemassung bevorzugt werden.

Material und Eigenschaften

• Material: Massives Messing. Messing wird aufgrund seiner guten Korrosionsbeständigkeit in vielen Medien sowie Bearbeitbarkeit und dimensioneller Stabilität beim Gewindeschneiden gewählt.
• Oberfläche: Ungefräst Messing (natürliche Patinierung kann bei längerer Exposition auftreten), kompatibel mit gängigen Dichtmethoden wie PTFE-Dichtband oder Gewindedichtung.
• Werkzeugfläche: SV 19 mm (Maulschlüssel/Freigabebreite), was die Montage mit Standardwerkzeugen erleichtert.

Technische Anwendung und Kompatibilität

• Gewindespezifikation: G 1/4" Außenanschluss zu G 3/8" Innengewinde (im Titel als G3/8I-G1/4A angegeben).
• Entworfen zum Anschluss von Rohren und Fittings, die BSP/G-Gewinde verwenden (Paralleler Gewinde), typischerweise in industriellen Installationen und im SHK-Bereich eingesetzt.
• Prüfen Sie die Kompatibilität mit Ihren Systemdruckanforderungen und dem Medium (z. B. Druckluft, Wasser, Öl). Messing ist weit verbreitet, sollte jedoch bei bestimmten aggressiven Chemikalien vermieden werden.

Abmessungen

• Gewinde: G1/4" außen / G3/8" innen.
• Werkzeugfläche: 19 mm.

Hersteller und Identifikation

Das Produkt wird von Riegler geliefert und intern mit der Herstellernartikelnr. (MPN) 656.05.39 identifiziert. GTIN ist in den empfangenen Daten nicht angegeben.

Hinweise zur Montage

• Reinigen Sie das Gewinde vor der Montage, um eine korrekte Abdichtung sicherzustellen und Fremdkörper zwischen den Flächen zu vermeiden.
• Verwenden Sie je nach Medium die geeignete Dichtmethode (PTFE-Dichtband oder Gewindedichtung) und vermeiden Sie Überbeanspruchung, um eine Verformung des Messinggewindes zu verhindern.
• Überprüfen Sie beim ersten Systemstart nach der Montage bei niedrigem Druck auf Leckagen, bevor der Vollbetrieb aufgenommen wird.

Kontaktieren Sie den Lieferanten oder sehen Sie die Riegler-Dokumentation für detaillierte Druck- und Temperaturgrenzen, falls die Anwendung spezifische Anforderungen stellt.
