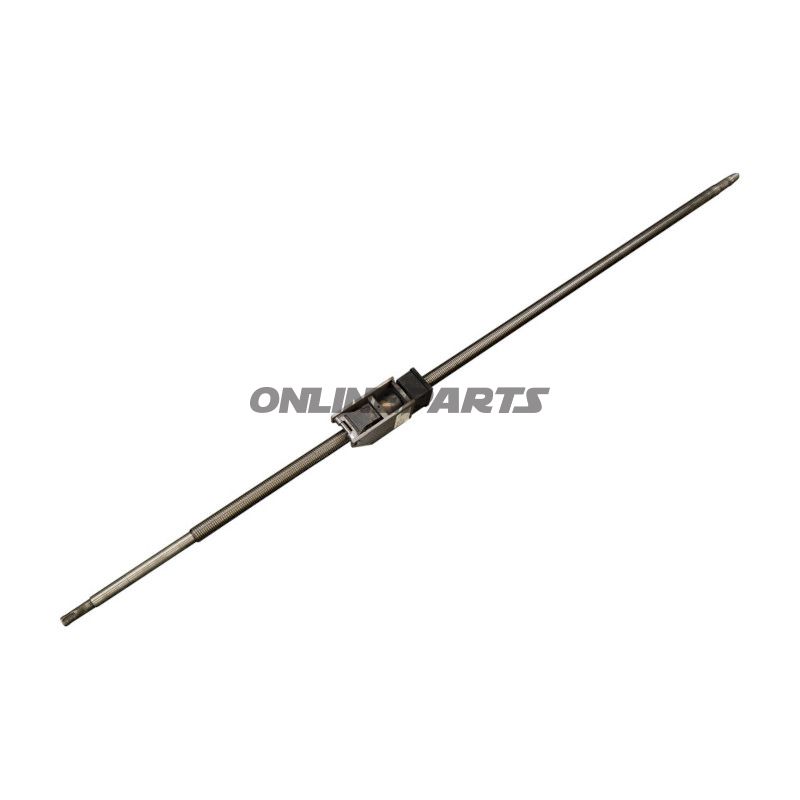

Aksel mit Mutter zum Ravaglioli Hebeplattform (Modell KPN 336–337, Serie 171)
Produkt: Aksel mit Mutter zur Verwendung in Ravaglioli KPN 336–337 Plattformen, ausgelegt für Serie 171.
Hersteller/Marke: Ravaglioli
MPN: 652.18.93
Dieser Achse mit zugehöriger Mutter ist ein Ersatzteil, das für den mechanischen Hebemechanismus in Ravaglioli-Plattformen des Modells KPN 336 und KPN 337 bis einschließlich Seriennummer 171 entwickelt wurde. Die Achse ist Bestandteil der schrauben- und mutterbasierten Hebefunktion (Schraubenspindel) und wird inklusive der Pass- bzw. Spielmutter geliefert, wie vom Hersteller Ravaglioli beschrieben (ursprüngliche Teilenummer 047098042).
- Funktion: Die Achse dient als rotierende Welle für das Schrauben-/Muttern-System, das Drehen in lineare Bewegung umsetzt und damit die Bauteile der Plattform hebt und senkt. Sie ist ausgelegt, axial- und winkelbelastungen in der spezifischen Hebemechanik aufzunehmen.
- Kompatibilität: Passt zu Ravaglioli KPN 336- und KPN 337-Plattformen bis Seriennummer 171. Prüfen Sie die Seriennummer Ihrer Plattform, um eine korrekte Passform sicherzustellen.
- Länge: 2500 mm — diese Länge wird vom Hersteller angegeben und entspricht dem originalen Bauteil in den genannten Plattformen.
Material und Fertigungseigenschaften
Die Achse wird gemäß den Produktspezifikationen mit Fokus auf Maßhaltigkeit und Verschleißfestigkeit hergestellt. Die Materialwahl (typischerweise gehärteter Stahl oder eine entsprechende Legierung bei Ravaglioli) sorgt für Widerstand gegen Biegung und Ermüdung bei wiederholtem Heben. Oberflächenbehandlungen wie Wärmebehandlung und Korrosionsschutz können abhängig von der ursprünglichen Spezifikation angewendet sein (Prüfen Sie die Herstellerunterlagen oder die Teilenummer 047098042 für Details).
Passmutter
Die mit der Achse gelieferten Muttern sind an das originale Gewindeprofil und die Toleranzen angepasst, um Reibung und Kontaktfläche im Schrauben- und Mutternsystem aufrechtzuerhalten. Dies verringert das Risiko von vorzeitigem Verschleiß oder ungleichmäßiger Bewegung im Hebeorgan.
Vorteile des Originalteils
- Beibehaltung der Herstellerabmessungen und Toleranzen, was Montage erleichtert und Anpassungsbedarf minimiert.
- Wird mit originalen Passmuttern geliefert, was eine kompatible Gewindestärke und Passform sicherstellt.
- Urprüngliche Ravaglioli-Teilenummer (047098042) kennzeichnet identisches Ersatzteil im Vergleich zur werkseitig montierten Komponente.
Installation und Prüfung
Bei Austausch sollte die Montage von einem Techniker mit Erfahrung im Hebe equipment durchgeführt werden. Prüfen Sie vor und nach der Montage Folgendes:
- Ob die Seriennummer der Plattform mit der Angabe übereinstimmt (bis Serie 171).
- Ob Achse und Muttern sauber und frei von Beschädigungen oder Verformungen sind.
- Ob Gewinde- und Lagflächen mit dem empfohlenen Medium geschmiert und mit dem angegebenen Drehmoment angezogen werden.
- Nach dem Einbau ist das System einem Belastungsfunktionstest vor dem Normalbetrieb zu unterziehen.
Hinweise
GTIN für diesen Artikel ist nicht angegeben. Für Dokumentationen, technische Zeichnungen oder Bestätigung der Wärme- bzw. Materialbehandlung verweisen wir auf Ravaglioli oder die technische Ersatzteil-Dokumentation unter der ursprünglichen Teilenummer 047098042/MPN 652.18.93.
