Universelles Achs-/Lagermontage- und Demontagewerkzeugsatz für Radlager und Radnabe
Produktübersicht: Dieser Achs-/Lagerwerkzeugsatz von JMP (MPN: 617.20.35, GTIN: 4037374003500) richtet sich an Mechaniker und erfahrene Motorradbesitzer, die Radlager und Radnaben montieren bzw. demontieren möchten, ohne Fahrwerkskomponenten zu entfernen. Der Satz ist universell in der Ausführung und wird mit Bauteilen geliefert, die eine Reihe gängiger Durchmesser und Montagesituationen abdecken.
Funktion und Anwendung:
- Primäre Funktion: sicheres und kontrolliertes Pressen/Entnehmen von Radlagern und Naben, um Schäden an Lagern, Achsen und Naben zu vermeiden.
- Außerdem so konzipiert, dass es direkt auf der Radnabe verwendet werden kann, wodurch das Entfernen von Stoßdämpfern/Fahrwerksbeinen in der Regel nicht erforderlich ist.
- Geeignet für Werkstätten und den Heimgebrauch, wo eine präzise Kraftübertragung und korrektes Ein- bzw. Auspressen erforderlich ist.

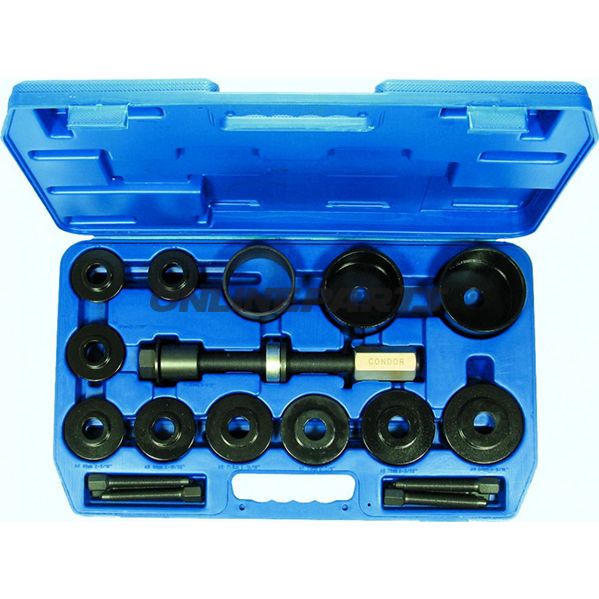

Inhalt und Abmessungen:
- 1 Spindel mit integrierten Kugellagern, Länge 295 mm — sorgt für gleichmäßige und zentrale Drehung beim Einpressen und Ausziehen.
- 9 Druckplatten mit Durchmesserbereich Ø 55,5–84 mm — deckt typische Lagerdurchmesser und Kontaktflächen ab, um den Druck gleichmäßig zu verteilen.
- 1 äußere Abdrückhilfe (Schraubenlos-Abzieher) in den Größen 76–86 mm und 91 mm — für sicheres Entfernen von Lagern, ohne die Nabe zu beschädigen.
- 3 Gewindebolte M12 und 3 Gewindebolte M14 — verschiedene Längen/Durchmesser für Kompatibilität mit unterschiedlichen Achsen- und Naben-Geometrien.
Materialwahl und Konstruktion:
- Spindel mit Kugellagern: Ausführung mit integrierten Kugellagern zur Reduzierung von Reibung und sicherer Führung von Druck und Rotation während der Arbeit.
- Druckplatten und Abdrücker: Hergestellt aus wärmebehandeltem Stahl für hohe Festigkeit und Verschleißfestigkeit bei wiederholtem Gebrauch; Oberflächenbehandlung reduziert Korrosion und erleichtert die Reinigung.
- Gewindebolte: Standardstahl mit geeigneter Gewindegenauigkeit für sichere Befestigung; M12/M14-Wahl bietet Flexibilität für verschiedene Anwendungen.
Technische Vorteile und arbeitsbezogene Effekte:
- Das Kugellager in der Spindel erleichtert das Auf- und Abbringen von Lagern mit stabiler, zentrierter Kraft, wodurch das Risiko von Schrägbelastung und Beschädigungen verringert wird.
- Das breite Sortiment an Druckplatten ermöglicht eine korrekte Kontaktfläche für verschiedene Lagersgrößen, wodurch Lagerkronen und Flächen der Nabe geschützt werden.
- Die Kompatibilität mit M12- und M14-Gewindebolten erhöht den Anwendungsbereich für verschiedene Rad- und Nabenaufbauten.
Kompatibilität und Anwendungsbeschränkungen:
- Der Satz ist universal konzipiert, aber die Kompatibilität hängt von konkreten Nabendurchmessern und verfügbarem Platz um die Nabe ab. Prüfen Sie Maße der Druckplatten und Abdrücker im Verhältnis zur aktuellen Nabenkonfiguration vor der Arbeit.
- Nicht alle Spezial-Naben oder ungewöhnliche Lagervorrichtungen werden abgedeckt — bei Unsicherheit sollten Messwerte und Lagerart überprüft oder die Spezifikationen des Herstellers konsultiert werden.
Gebrauch und Wartung:
- Reinigen Sie Gewinde und Kontaktflächen und schmieren Sie sie mit geeignetem Gewindemittel, um Beschädigungen zu vermeiden und eine gleichmäßige Funktion zu gewährleisten.
- Prüfen Sie Druckplatten auf Risse oder signifikante Verformungen vor dem Einsatz; beschädigte Teile austauschen, um eine falsche Montage zu vermeiden.
- Bewahren Sie das Werkzeug trocken auf und reinigen Sie es nach dem Gebrauch, um den Oberflächenschutz und die Gewindefunktion zu erhalten.
Identifikation: JMP hat MPN 617.20.35 und GTIN 4037374003500 als Identifikatoren für dieses Werkzeugsatz angegeben, was das Abgleichen des Sets mit Ersatzteilen- und Arbeitsanweisungen in Werkstätten und Ersatzteil-Datenbanken erleichtert.
Fazit: JMPs universeller Achs-/Lagerwerkzeugsatz ist ein praktischer Satz für die professionelle Bearbeitung von Radlagern und Naben, bei dem präzise Kraftübertragung und Vielseitigkeit bei Durchmessern wichtig sind. Die Materialwahl und Konstruktion zielen auf Langlebigkeit und wiederholten Einsatz unter Werkstattbedingungen ab.
