Fahrrad- bzw. Fahrradfelge Set mit Achendichtungen für Achsen- oder Getriebeachsen
Dieses Mietset (MPN: 338.03.61, GTIN: RALA817) enthält zwei konische Rollenlagere und eine Achsdichtung, die zur Montage auf Achsen vorgesehen ist, an denen sowohl radiale als auch axiale Belastungen aufgenommen werden müssen. Das Set entspricht der Referenz Comp-Nr. 258 312 und ist zusammengesetzt, um eine korrekte Passform und Abdichtung in Anwendungen wie Radnaben oder Getrieben zu gewährleisten, wo eine Kombination aus Lagerung und Dichtung im selben Serviceintervall erforderlich ist.

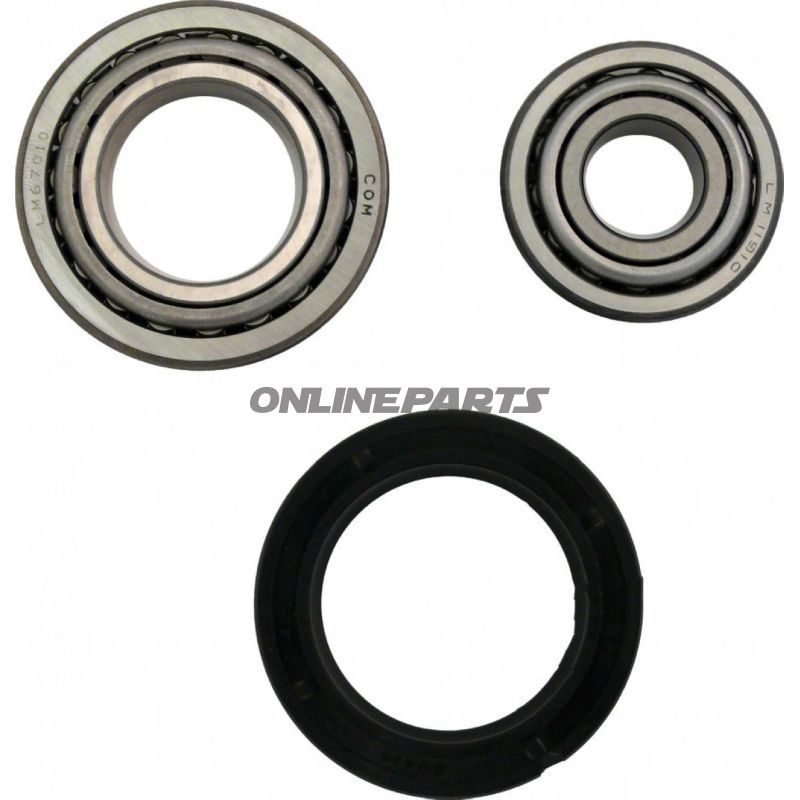

Inhalt und Aufbau:
- 1 konisches Rollenlager, Referenz LM 11949/11910 — berechnet für Belastungen in radialer und axialer Richtung, typischerweise als primäres tragendes Lager platziert.
- 1 konisches Rollenlager, Referenz LM 67048/67010 — häufig in Kombination mit dem anderen Lager verwendet, um eine korrekte Vorbelastung/Justierung zu schaffen und gegensätzlich gerichtete Kräfte aufzunehmen.
- 1 Achsdichtung, Abmessung AS 42x62x7 mm — Die Abdichtung schützt die Lager vor Staub, Schmutz und Flüssigkeitszufuhr und reduziert das Risiko von Kontamination und vorzeitigem Ausfall.
Funktion
Die konischen Rollenlager verteilen Belastungen über eine kegelförmige Rollenbahn, was sie geeignet macht für kombinierte radiale und axiale Belastungen in Rotationsanwendungen. Wenn zwei konische Lager zusammen verwendet werden, können sie so justiert werden, dass ein korrekter Spalt oder eine Vorbelastung erzielt wird, was die Fahreigenschaften, Lagerverschleiß und Lebensdauer beeinflusst. Die Achsdichtung (AS 42x62x7) verhindert das Eindringen von Verunreinigungen und hält Schmiermittel innen, was entscheidend für einen zuverlässigen Betrieb und Serviceintervalle ist.
Werkstoffauswahl und Eigenschaften
- Lager: Hergestellt aus gehärtetem Lagerstahl für gute Trag- und Verschleißbeständigkeit. Oberflächenfinish und Toleranzklasse sind gewählt, um stabile Rotation unter Belastung zu gewährleisten und die Justierung bei der Montage zu erleichtern.
- Dichtung: Elastomer oder gummiarmierte Dichtungslippe montiert in einer Metallring (typischerweise Stahl) für Formstabilität. Die Dichtung ist auf 42 mm Innen, 62 mm Außen und 7 mm Breite dimensioniert, was dem Stand der Technik für viele Achskonstruktionen entspricht.
- Korrosionsschutz: Lager können eine Standard-Oberflächenbehandlung haben, um leichten Korrosionsschutz zu bieten; für anspruchsvolle Umgebungen sollten zusätzliche Korrosionsschutzmaßnahmen oder spezielle Lagertypen in Betracht gezogen werden.
Technische Daten
| Technische Daten |
|---|
| Innendurchmesser | : 42 mm |
| Außendurchmesser | : 62 mm |
| Breite / Dicke | : 7 mm |
Kompatibilität und Anwendung
Das Set eignet sich für Motorrad- und Spezialfahrzeuganwendungen, bei denen die angegebenen Lager und die Dichtung zu Achs- und Gehäusemaßen passen. Aufgrund von Varianten im Montageraum und Belastungsverhältnissen wird empfohlen, die Maße (42x62x7 mm für die Dichtung sowie die Lagerreferenzen LM 11949/11910 und LM 67048/67010) mit der vorhandenen Ausrüstung vor dem Einbau zu überprüfen. Für korrekte Funktion müssen die Lager mit entsprechender Vorbelastung installiert und in der richtigen Orientierung montiert werden.
Montagehinweise
- Reinigen Sie Montageflächen gründlich und prüfen Sie auf Verschleiß/Schäden.
- Verwenden Sie das richtige Schmiermittel und die richtige Menge gemäß den Herstellerspezifikationen.
- Vermeiden Sie es, direkt auf Laufbahnen zu schlagen; verwenden Sie Montagewerkzeug, das die Kraft auf das Lagerngehäuse oder Achsrohren verteilt.
- Überprüfen Sie nach dem Einbau das axiale Spiel oder die Vorbelastung und nehmen Sie ggf. notwendige Justierungen vor.
Die Produktreferenz MPN 338.03.61 und GTIN RALA817 geben die Zusammenstellung des Sets bei der Bestellung an. Falls alternative Materialien, Dichtungsarten oder Spezifikationen für besondere Umgebungen benötigt werden, sollte dies im Vorfeld mit dem Lieferanten oder der Werkstatt geklärt werden.
