Radlager Kompakt Satz39x72x37mm

Fahrradlagersatz kompakt 39 x 72 x 37 mm für AL-KO Trommelbremse 2051

Dieses kompakte Lager-Set ist für tragende Aufgaben im Achskopf-Lager von AL-KO Bremsenmodell 2051 (200 x 50 mm) ausgelegt. Das Set bietet die notwendige Trage- und Rotationsfunktion in einem einzigen, integrierten Lagergehäuse, das die Montage und Wartung in Wohnwagen, Anhängern und ähnlichen Achsanwendungen vereinfacht.

• Funktion: Das Lager überträgt Last vom Achsschenkel auf die Achse, ermöglicht freie Rotation unter Belastung und hält Achse/Nabe in der richtigen Position. Die kompakte Form kombiniert Rollen- oder Kugelelemente, ein inneres Tragegehäuse und Dichtungen in einer Einheit für einen schnellen Austausch.
• Abmessungen: Innendurchmesser 39 mm, Außen-Ø 72 mm, Lagermbreite 37 mm — diese Maße sind bei einem Austausch ausschlaggebend, um eine korrekte Passform in Nabe und Achse sicherzustellen.

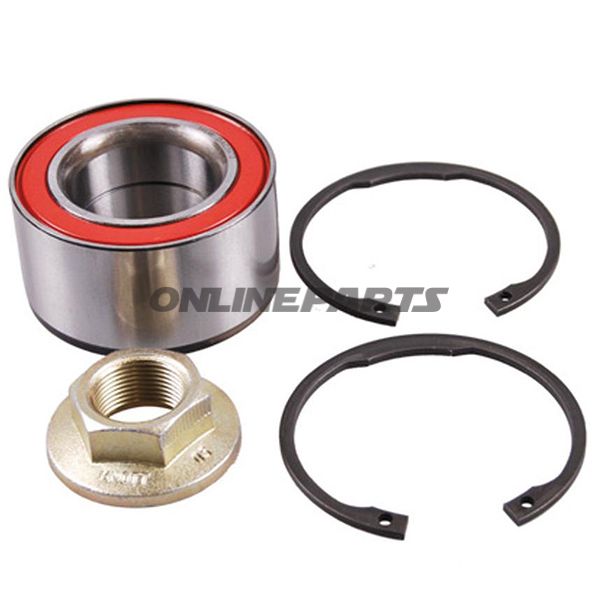

• Komponenteninhalt: Das Set wird mit 1 kompakter(n) Lager, 1 Flanschmutter und 1–2 Splint-/Sicherungsscheiben je nach Montagekonfiguration geliefert. Die Anzahl der Sicherungsscheiben variiert je nach Achskonstruktion; nur die für die Standardmontage erforderlichen Komponenten sind enthalten.

Materialauswahl und Eigenschaften

Der Lagertyp ist mit Stahlringen und inneren Rollen- oder Kugelelementen mit gehärteter Oberfläche für Verschleißfestigkeit konstruiert. Die Dichtungen bestehen typischerweise aus Elastomer oder Gummi mit bimetallischer Verstärkung, um Schmiermittel zu halten und Schmutz sowie Feuchtigkeit auszuschließen. Die Flanschmutter und die Sicherungsscheiben sind Metallteile mit korrosionsbeständiger Oberflächenbehandlung, geeignet für den Außeneinsatz bei Straßen- und Anhängerbedingungen. Die Materialien sind ausgewählt, um ein Gleichgewicht zwischen mechanischer Festigkeit, Verschleißfestigkeit und Widerstand gegen Umwelteinflüsse zu bieten.

Technische Vorteile des kompakten Designs

• Integrierte Einheit reduziert die Montagezeit im Vergleich zu einzelnen Lauf- und Dichtungs-Sätzen.
• Vorgedefinierte Kontakt- und Abdichtung verringert das Risiko falscher Schmierung bei erneutem Zusammenbau.
• Standardmaße erleichtern das Auffinden von Ersatzteilen ohne Nacharbeitung.

Kompatibilität und Anwendung

Besonders geeignet für AL-KO Trommelbremse 2051 (200 x 50 mm). Vor der Montage ist es ratsam, die Innendurchmesser des Nabenlochs und den Wellendurchmesser gegen die Maße 39 x 72 x 37 mm zu prüfen, um eine sichere Passform zu gewährleisten. Im Zweifelsfall Prüfen Sie die Winkelauswucht der Flanschnabe und vorhandene Sicherungs-/Spannvorrichtungen, da geringfügige Abweichungen zusätzliche Halterungen oder eine andere Sicherungsscheibenart erfordern können.

Produktidentifikation

Die Ersatzteilnummer (MPN) des Produkts lautet 338.61.58 und die GTIN/Artikelnummer ist 1224803. Diese Nummern können verwendet werden, um technische Datenblätter, Kompatibilitätslisten und Wartungsanleitungen bei Ersatzteilanbietern zu finden.

Montage- und Wartungstipps

• Naben und Achse vor der Montage gründlich reinigen und Korrosion oder alte Dichtung entfernen.
• Geeignetes Schmiermittel verwenden, das für Achs- und Lageranwendungen empfohlen wird; Überfüllung vermeiden, da sie Dichtungen herausdrücken kann.
• Flanschmutter und Sicherungsscheiben entsprechend den vom Nabenhersteller angegebenen Anzugsmomenten und Positionen montieren, um kein zu hohes Vorspannmoment oder vertikale Spiel zu verursachen.
• Nach der ersten kurzen Betriebszeit Temperatur und Spiel überprüfen, um eine korrekte Montage zu bestätigen.

Falls weitere technische Daten wie Tragfähigkeit, Toleranzklasse oder empfohlenes Schmiermittel benötigt werden, verweisen Sie auf das Datenblatt des Lieferanten für MPN 338.61.58 (GTIN 1224803).
