2-DIN-Radioschacht, universelle Höhe 115 mm — für die Montage von Headunits im Doppel-DIN-Format
Produktübersicht: Dieser 2-DIN-Rahmen von ACV (MPN 194.04.41, GTIN 4026724113464) ist eine universelle Installationsrahmen in Schwarz zum Austausch fabrikseigener Autoradios gegen eine standardmäßige 2-DIN (Doppel-DIN)-Einheit. Der Rahmen ermöglicht die Installation von Aftermarket-DIN- oder 2-DIN-Radios in Armaturenbrettern, in denen das Originalradio des Fahrzeugherstellers ein anderes Design oder eine andere Montageöffnung hat.

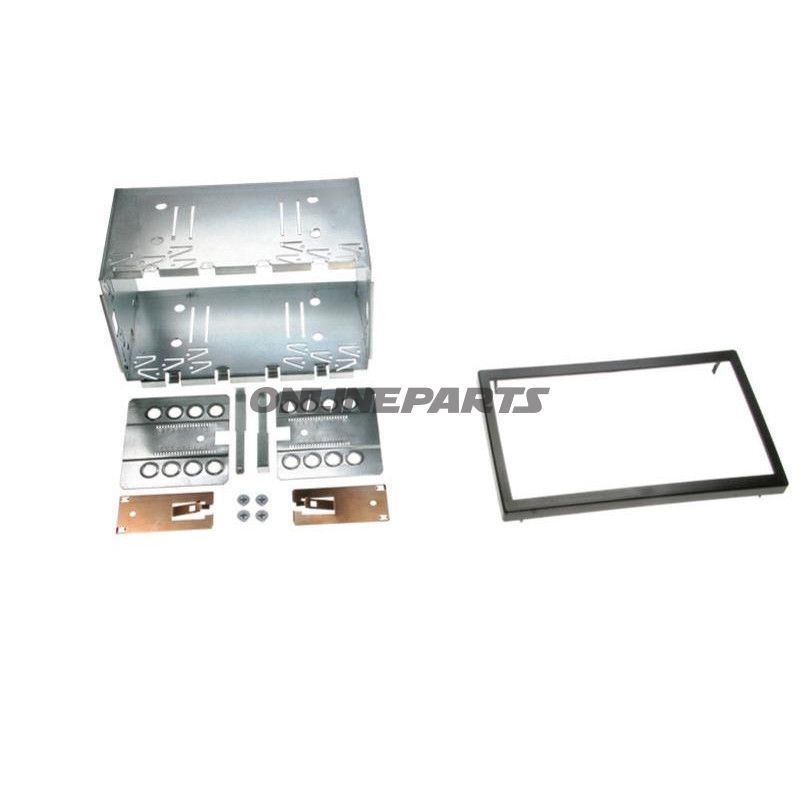

Funktion und Anwendung: Der Radioschacht fungiert als Adapter zwischen der Originalaussparung der Mittelkonsole des Fahrzeugs und einer standardisierten 2-DIN-Hauptgeräte-Einheit. Er sorgt für korrekte Passform, ästhetisches abschließendes Finish und fixation der Einheit. Der Rahmen umfasst sowohl das innere Montagerahmen (Blechriste) als auch den äußeren Sichtschutzrahmen (Blendrahmen) sowie Befestigungen zur Fixierung und eine Installationsanleitung.
- Montagemaße (angegeben):
- Innerer Montagerahmen: H = 113 mm, B = 183 mm
- Außen-Sichtschutzrahmen: H = 118 mm, B = 190 mm
- Standardgerätedimensionen (Gerätemontage): H = 100 mm × B = 180 mm
- Anschnitt für Radioskärmungsanzeige: H = 98 mm × B = 173 mm
- Farbe: Schwarz — gestaltet, um sich gut in viele Werksinterieurs einzufügen
- Lieferumfang: Montagerahmen, Sichtschutzrahmen, Montagesatz (Halte-/Schrauben) und Installationsanleitung
Materialauswahl und Eigenschaften: Der Rahmen besteht aus Metallblech (Blechriste) für die eigentliche Montagestruktur und einem plastischen Sichtschutzrahmen für das sichtbare Finish. Das Metallblech sorgt für Steifigkeit und sichere Montagepunkte für das Radiomodul, während der äußere Rahmen eine schwarze Oberflächenbeschichtung für eine saubere Integration in das Armaturenbrett bietet. Die Materialwahl verbindet mechanische Stabilität und optische Abschlüsse, ohne zusätzliche Funktionen wie Schalldämmung oder Korrosionsschutz über Standardbehandlung hinaus zu suggerieren.
Kompatibilität: Der Rahmen ist als Universal-Adapter für eine Reihe von Fahrzeugen konzipiert, bei denen das OEM-Radiosdesign eine Umstellung auf Standard-DIN/2-DIN-Einheiten erfordert. Er ist kompatibel mit unter anderem folgenden Modellen (Anwendung hängt vom jeweiligen Baujahr ab und davon, ob das Fahrzeug ein OEM-Radio besitzt):
- Citroën C2 / C3
- Ford Galaxy (ab 2006)
- Mercedes A-Klasse (W168)
- Mercedes M-Klasse (bis 2005)
- Mercedes Vaneo (ab 2005)
- Peugeot 206 / 307
- Renault Trafic
- Seat Arosa / Ibiza
- Skoda Fabia (bis 2007)
- Skoda Octavia I (bis 2004)
- Skoda Superb
- Suzuki (ab 2005, nur Fahrzeuge ohne OEM-Radio)
- Volvo S40 / S80 (nur Fahrzeuge ohne OEM-Radio)
- VW Golf IV / Bora / Lupo / Polo 9N / Passat (bis 2005)
- VW T5
Installation und zusätzliche Komponenten: Beim Austausch fabrikseigener Radios ist oft fahrzeugspezifische Adapterkits erforderlich: Kabeladaptere, Antennenadaptere, Lenkradbedienungsadaptere, Kameraadaptere oder aktive Lautsprecheradaptere. Dieser Rahmen wird mit einem Montagesatz und Anleitung geliefert, elektrische Adapter jedoch nicht; diese werden separat je nach Kabelsteckersystem und Ausstattungsniveau des Fahrzeugs bewertet.
Technische Vorteile: Der Rahmen sorgt für eine korrekte mechanische Passform von 2-DIN-Einheiten und eine professionelle Oberflächenverarbeitung, wodurch Anpassungen oder Schnitte im Armaturenbrett reduziert werden. Er kombiniert eine robuste innere Metallrahmenkonstruktion zur Befestigung mit einem äußeren Rahmen, der die sichtbare Ästhetik bietet.
Identifikation: Das Produkt wird unter der Marke ACV verkauft und lässt sich eindeutig mit MPN 194.04.41 und GTIN 4026724113464 nachvollziehen, was bei der Überprüfung der Kompatibilität und bei der Bestellung zusätzlicher Adapter für spezifische Fahrzeuge hilfreich ist.
Hinweise für den Monteur: Prüfen Sie stets das Baujahr des Fahrzeugs und, ob das Auto ein fabrikseigenes OEM-Radio hat, vor der Montage. Messen Sie die Aussparung in der Platte gegen die in dieser Beschreibung angegebenen Maße, um eine korrekte Passung sicherzustellen. Elektrische Adapter und Antennenverbindungen müssen separat ausgewählt werden.
