Radio-Einbausatz 2-DIN zum Austausch in Anthrazit (ACV)
Dieser Radio-Einbau aus ACV (GTIN: 4026724213119, MPN: 194.01.49) ist ein 2-DIN-Rahmen, der entwickelt wurde, um fabrikseigene Radiosysteme zu ersetzen und eine standardisierte Montageschablone für aftermarket 2-DIN- oder Single-DIN-Radios mit Adapter zu schaffen. Das Produkt ist in anthrazitfarbener Ausführung gefertigt und wird umfassend mit den Komponenten geliefert, die üblicherweise bei einem Austausch im Originalinstrumentenbrett benötigt werden.
- Funktion: Gewährleistet eine korrekte Passform und ästhetische Abschlussoptik beim Einbau eines 2-DIN-Radios (oder alternativ eines einfachen DIN mit Adapter) in das Armaturenbrett. Der Rahmen hält das Gerät zentriert und deckt Unstimmigkeiten des ursprünglichen Montagelochs ab, fungiert gleichzeitig als Tragwerk für die Montage.
- Installationsmaße: Cutout für das Radiodisplay: 172 mm × 98,5 mm. Diese Maße bezeichnen die sichtbare Öffnung/Vorderseite des Radios, die von den Einsätzen aufgenommen wird.
- Materialien und Eigenschaften: Hergestellt aus formstabilem Kunststoff mit anthrazitfarbener Oberfläche, ergänzt durch einen Metallträgerrahmen zur mechanischen Unterstützung. Das Kunststoffteil wurde gewählt, um der Textur des Armaturenbretts zu entsprechen und Reflexionen zu minimieren, während die Metallplatte Stabilität und eine präzise Befestigung des Radios sicherstellt. Oberflächenfinish und Toleranzen sind an OEM-Eingriffe angepasst, um minimales Spiel und ein einheitliches Montagesbild zu erreichen.

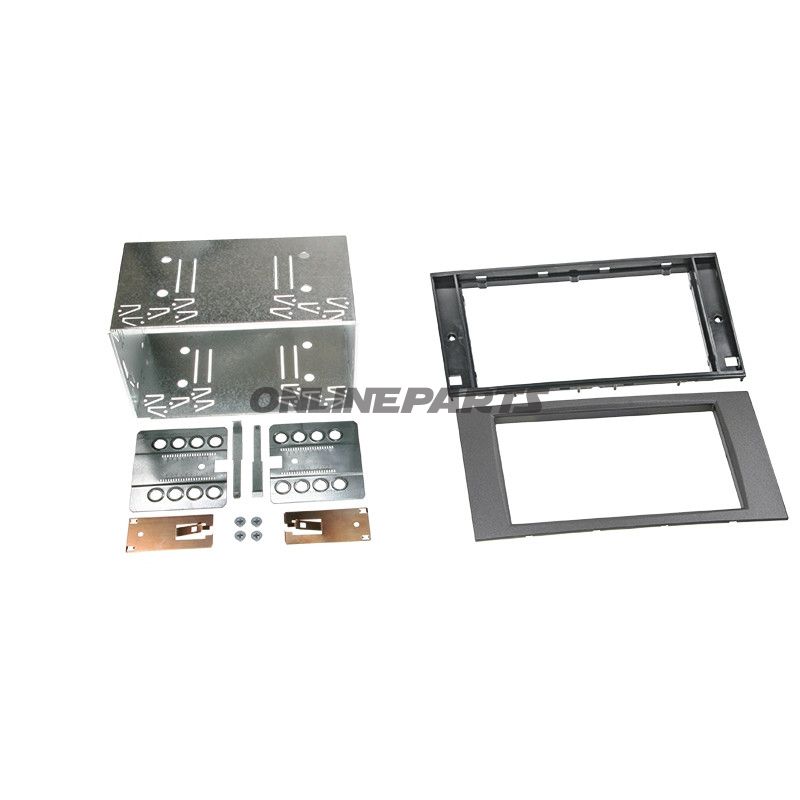

- Mitgelieferte Teile: Radiorahmen, Metallrahmen, Abdeckrahmen/Abdeckung, vollständiges Montagekit sowie Installationsanleitung. Diese Komponenten decken den typischen Bedarf beim Austausch ab, ohne zusätzliche Halterungen beschaffen zu müssen.
Kompatibilität (Vorteile bei der Wahl des richtigen Einsatzes): Das Produkt ist für mehrere Ford-Modelle in den angegebenen Baujahren konzipiert, bei denen die originale Radioschnittstelle entweder einen Einsatz für 2-DIN-Einheiten erfordert oder kosmetisch angepasst werden muss:
- Ford Fiesta (JD3-Facelift) 10/2005–08/2008
- Ford Focus (DA3) 11/2004–02/2008 (2/3-Türen und 4/5-Türen)
- Ford Focus (DA3) 02/2005–02/2008 (Notchback und Turnier/Stationcar)
- Ford Focus C-Max (DM2) 05/2003–04/2007
- Ford Fusion (JU2-Facelift) 09/2005–06/2012
- Ford Galaxy (V6) 05/2006–2007
- Ford Kuga (DM2) 02/2008–12/2012
- Ford S-Max (V6) 05/2006–2007
- Ford Transit (F6) 06/2006–2013 — Bus, Lieferwagen und Chassis-Varianten
Technische Hinweise für Monteure: Das Maßschema (172 × 98,5 mm) ist der relevante Referenzpunkt bei der Auswahl des Aftermarket-Radios. Stellen Sie vor der Montage sicher, dass Tiefe und Kabelverlegungen im Armaturenbrett geprüft werden; die Metallplatte im Set dient dazu, eine stabile Schraubfläche zu schaffen und kann eine Nachspannung für eine optimale Passform erfordern. Die Abdeckrahmen-Schale verbirgt Kanten und verleiht ein betriebsfertiges Aussehen. Befolgen Sie die Installationsanleitung für die korrekte Reihenfolge beim Befestigen und Verkabeln, um Spannungen an Steckern und Kabeln zu vermeiden.
Die ACV-Radio-Einbaueinheit (MPN 194.01.49, GTIN 4026724213119) eignet sich für Fachkräfte und erfahrene Do-it-yourself-Monteure, die Kenntnisse zu fahrzeug-spezifischen Montageanforderungen haben und eine saubere, langlebige und funktionsfähige Lösung beim Austausch des Autoradios wünschen.
