Radiokit 2-DIN schwarz (LFB) für spezielle Seat-, Skoda- und Volkswagen-Modelle
Produkt: Radio Kit 2-DIN schwarz LFB von ACV. GTIN: 4026724336382. Hersteller-Artikelnummer (MPN): 194.09.09.
Dieses Installationsset enthält die physischen Rahmen und die notwendigen Anschlusskabel, um ein 2-DIN-Nachrüstgerät in einer Auswahl von Seat-, Skoda- und Volkswagen-Fahrzeugen zu montieren, bei denen das OEM-Radio fahrzeugspezifisch ist und optisch in der Mittelkonsole integriert ist. Das Set wurde entwickelt, um Mechanikern und erfahrenen Autoenthusiasten die Komponenten bereitzustellen, die normalerweise erforderlich sind, um eine OEM-Einheit zu ersetzen, ohne die ursprüngliche Installationsöffnung des Fahrzeugs unnötig zu verändern.
Funktion und Anwendung
- Sichert eine korrekte physische Passung eines Standard-2-DIN-Radios in Fahrzeuge mit OEM-Rahmen, die nicht dem standard ISO/DIN entsprechen.
- Beigefügter Anschlusskabel-Konverter wandelt OEM-Antenne/Fakra-Anschluss in DIN/ISO um, sodass Nachrüst-Radios ein Antennensignal erhalten können.
- Enthält CAN-Bus-Anschlussmöglichkeiten (je nach Fahrzeugausstattung) sowie Signaladapter für Geschwindigkeit, Handbremse und Rücklichter, wo dies unterstützt wird.
- Entworfen, um die ursprünglichen Fahrzeugfunktionen insofern zu erhalten, als die Adapter sie unterstützen; einige fortschrittliche Fahrzeugsfunktionen können nach dem Einbau fehlen (z. B. Trailer Assist oder eCall abhängig von Modell und Ausstattung).
Materialien und technische Eigenschaften
- Framet-Rahmen: Hartkunststoff in matt-schwarzer Oberfläche, angepasst an OEM-Dimensionen für minimale Sichtbarkeit um das nachgerüstete Radio.
- Kabel und Anschlüsse: Fakra (male) zu DIN/ISO-Antennenadapter und fahrzeugspezifischer 40-poliger Vierfachverschluss (VV) für Strom- und Signalförderung.
- CAN-Bus-Kompatibilität: unterstützt Schnittstelle zur Fahrzeug-Datenbus, wo relevant, um Steuer- und Informationssignale bereitzustellen.
- Montageöffnung (Display Cutout): 172 mm × 98,5 mm (Angabe des Platzes für das Radio-Display/den Rahmen bei der Installation).

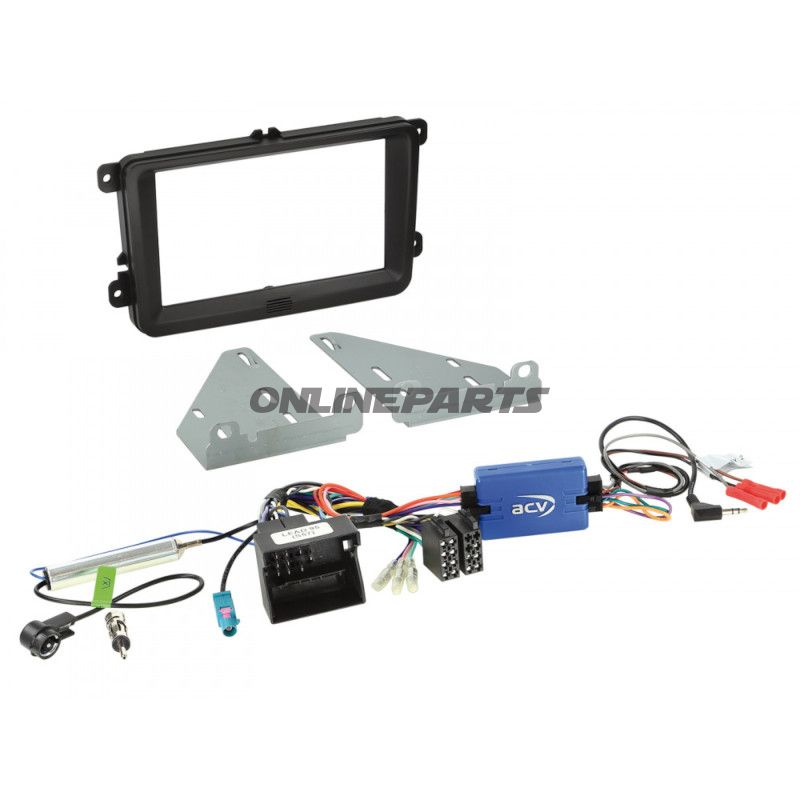

Beigefügte Komponenten
- 2-DIN-Rahmen für Seat / Skoda / VW (schwarz), Artikelnummer 381320-30-1.
- LFB-Kabel zu VW/Fakra (male) → DIN/ISO, Artikelnummer 42vv002-1 (ACV).
Unterstützte Signale
- Telefonknöpfe (Funktion abhängig von Fahrzeug und Nachrüstradio).
- Geschwindigkeitssignal.
- Handbremssignal.
- Rückwärts-/Rücklichtsignal.
- LFB (Line-/Schalt- Signal, wie in VW/Seat/Skoda-Anwendungen verwendet).
Kompatibilität (ausgewählte Modelle und Baujahre)
Das Kit ist für eine Reihe von Seat-, Skoda- und Volkswagen-Modellen vorgesehen; untenstehend sind die Modelle/Zeiträume, die üblicherweise kompatibel sind. Prüfen Sie vor der Montage immer die Fahrzeugausstattung und die originalen Stecker:
- Seat: Alhambra (7N) 10/2010–2015, Leon (1P/1PN Facelift) 03/2009–10/2012, Toledo (KG) 03/2013–2016.
- Skoda: Fabia (5J) 03/2007–06/2014, Octavia II Facelift (1Z) 01/2009–02/2013, Rapid (NH) 10/2012–2015*, Roomster (5J) 09/2006–2015, Praktik 04/2007–04/2015, Superb (3T4/3T5) 2008–2015**, Yeti (5L) 08/2009–2014***.
- Volkswagen: Viele Modelle von Golf V/VI, Polo, Passat B6/B7, Touran, Caddy, CC, EOS und Scirocco in Baujahren, sofern passende Werksausstattung vorhanden ist; vor dem Kauf detaillierte Liste prüfen.
Hinweis: Bei bestimmten Skoda-Modellen kann ein OEM-Rahmen erforderlich sein (z. B. 5JA8584159B9, 3T08580691QB, 5L0858069L1) für eine korrekte Optik oder Kompatibilität mit bestimmten OEM-Einheiten.
Praktische Installationsanweisungen
- Stellen Sie sicher, dass die原ialen OEM-Steckverbindungen und Adapterstecker, die vom Hersteller angegeben werden, mit der Fahrzeugausstattung vor der Montage übereinstimmen.
- Lesen Sie die Installationsempfehlungen für die einzelnen Komponenten und testen Sie alle Funktionen im Fahrzeugmenü, bevor Sie die Verkleidung endgültig befestigen.
- Beachten Sie, dass nicht alle Fahrassistenzsysteme oder besonderen Herstellersfunktionen nach demRadiowechsel möglicherweise erhalten bleiben.
Die Marke ACV und die MPN 194.09.09 sind angegeben, um die genaue Zusammenstellung zu erleichtern und sicherzustellen, dass das ausgewählte Kit den Anforderungen des Fahrzeugs entspricht. GTIN 4026724336382 kann für Lager- und Suchidentifikation verwendet werden.
