2-DIN Radio-Einbauset (schwarz) für Seat, Skoda und VW
Produkt: Radio-Kit 2-DIN schwarz LFB von ACV. GTIN: 4026724336399. Herstellernummer (MPN): 194.09.10.
Dieses Set ist darauf ausgelegt, fabrikseigene OEM-Radios in einer Reihe von Seat-, Skoda- und VW-Modellen zu ersetzen und sorgt dafür, dass Mechaniker einen standardmäßigen 2-DIN-Nachrüstempfänger installieren können, ohne die ursprünglichen Innenfeder-/Montageflansche des Fahrzeugs zu verändern. Das Set umfasst einen 2-DIN-Rahmen und die erforderlichen Adapter für Kabel- und Antennenverbindungen sowie CAN-Bus-Anschluss, wo erforderlich.
- Funktion: Sichert eine korrekte mechanische und elektrische Integration zwischen einem 2-DIN-Nachrüstempfänger und dem vorhandenen Fahrzeugkabelbaum sowie der Antenne. Ermöglicht die Wiederverwendung von Fabriksbedienungstasten (wo unterstützt), überträgt Fahrzeugsignale wie Geschwindigkeit, Notbremse und Rücklicht an die Hauptsteuerung und handhabt die Antennenanbindung über Fakra zu DIN/ISO.
- Im Lieferumfang enthaltene Anschlüsse: CAN-Bus-Schnittstelle; 40-poliger Vierkant-Steckverbinder (VV); Fakra (männlich) → DIN/ISO-Antennenkabel. Blendenmaß (Ausschnitt): 172 mm × 98,5 mm.
- Bereitgestellte Signale: Telefonknöpfe (abhängig von Fahrzeug und Nachrüstradio), Geschwindigkeitsignal, Bremshelsignal, Rücklicht (Rückwärts) sowie LFB-Signal.
Materialauswahl und Aufbau
Der Rahmen besteht aus Hartplastik in schwarzer Oberfläche, dimensioniert für Standard-2-DIN-Geräte. Die elektrischen Adapter und Stecker entsprechen branchenüblichen Formen und Kontaktdichten, um eine stabile Verbindung und korrekte Kontaktwiderstände sicherzustellen. Das Fakra-Antennenkabel verwendet Industriestandard-Metall- und Kunststoffkomponenten, um die Antennensignalkwalität beim Übergang zu DIN/ISO-Verbindungen zu erhalten. Die Materialien wurden nach Haltbarkeit und enger Toleranzsteuerung gewählt, nicht nach ästhetischen Oberflächendekorationen.
Kompatibilität
Das Set ist für eine breite Palette von Modellen von Seat, Skoda und Volkswagen vorgesehen (Beispiele und Baujahre):
- Seat: Alhambra (7N) 10/2010–2015; Leon (1P/1PN Facelift) 03/2009–10/2012; Toledo (KG) 03/2013–2016.
- Skoda: Fabia (5J) 03/2007–06/2014; Octavia II Facelift 01/2009–02/2013; Rapid (NH) 10/2012–2015*; Roomster (5J) 09/2006–2015; Praktik (5J) 04/2007–04/2015; Superb (3T4/3T5) 07/2008–2015/01/2010–2015; Yeti (5L) 08/2009–2014***.
- VW: Modelle wie Amarok (2H) 03/2010–2016; Beetle (div. Codes) 11/2011–2016; Caddy (2K/2KN) 10/2003–2014; CC, EOS, Golf V/VI, Passat B6/B7, Polo (6R), Scirocco III, Sharan II, Touran u. a. (siehe Fahrzeugliste für genaue Baujahre).
Anmerkungen und Installationshinweise
- In einigen Fahrzeugen können bestimmte fabrikseitige Funktionen wie Trailer Assist, eCall oder andere fortgeschrittene Fahrassistenzsysteme nicht weitergeführt werden oder erfordern separate Module.
- Überprüfen Sie das Multimedia-Menüsystem und die Funktionen vor der Installation und bestätigen Sie, dass die originalen Fabrikstecker und Rahmen, wie vom Hersteller angezeigt, mit der Fahrzeugausstattung übereinstimmen.
- Unter bestimmten Umständen kann es erforderlich sein, eine OEM-Rahmenkonstruktion für das Modell nachzubestellen (z. B. Skoda-Rahmen 5JA8584159B9, 3T08580691QB oder 5L0858069L1 abhängig von OEM-Einheit und Modell). Für Rapid, Superb und Yeti können zusätzliche Teile erforderlich sein.
- Stellen Sie vor der endgültigen Montage sicher, dass alle Signale (Geschwindigkeit, Handbremse, Rückleuchten, Telefonschaltflächen) korrekt an das Nachrüstgerät übertragen werden.

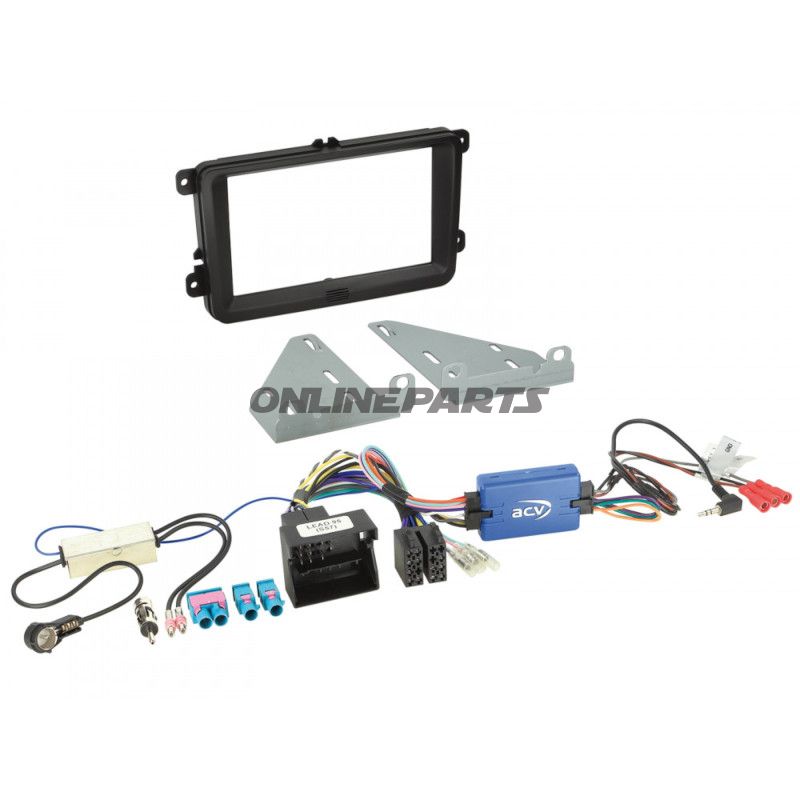

Lieferumfang (Referenz)
- 2-DIN-Rahmen für Seat/Skoda/VW schwarz (ACV, Ref. 194 04 46).
- LFB Fakra (m) → DIN/ISO-Antennenkabel (ACV LFB-Kabel, Ref. 42vv002-2).
Die Marke ACV und die MPN 194.09.10 sind in das Produktdesign und die Dokumentation integriert; GTIN 4026724336399 kann zur eindeutigen Identifikation bei Ersatzteilrecherche und bei der Bestellung kompatibler OEM-Rahmen oder zusätzlicher Adapter verwendet werden.
