2-DIN-Radio-Installationsset (schwarz) für Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW
Produkt: 2-DIN-Radio-Kit, schwarz, Modellbezeichnung LFB von ACV. GTIN: 4026724340891. Fertigungsnummer/MPN: 194.09.06.
Dieses Installationsset ist darauf ausgelegt, werkseitig montierte, fahrzeugspezifische Radioeinheiten in einer Reihe amerikanischer und europäischer Modelle zu ersetzen, sodass eine Standard-2-DIN-Nachrüsteinheit installiert werden kann und mit dem vorhandenen Fahrzeugverkabelungsnetz und CAN-Bus kommuniziert. Das Set enthält sowohl das visuelle Gehäuse (Bezel) für das Armaturenbrett als auch die benötigten Adapterkabel und Stecker für Strom-, Lautsprecher- und Antennenverbindungen.
Funktion
- Wandelt OEM-Stecker- und CAN-Bus-Signale in Standard-2-DIN-Verbindungen um, sodass Nachrüst-Radios Ton wiedergeben und einige Fahrzeugfunktionen bereitstellen können.
- Beinhaltet Signale für Feststellbremse, Rückfahrlicht (Rückwärtsgang), Zündung und Lenkradbedienung, sodass Funktionen wie Parkmodus und Fernbedienungen weiterverwendet werden können.
- Unterstützt nicht alle Werkstattfunktionen — bestimmte Fahrerassistenzsysteme und spezielle OEM-Features können entfallen (siehe unten unter Einschränkungen).
Materialien und Aufbau
- Frontbezel aus schwarzem Kunststoff, geformt, um die Ästhetik des Mittelkonsol-Designs beim Austausch des Geräts zu matchen.
- Adapterkabel und Stecker mit Industrie-Norm Pins und Erdungsverbindungen; Stecker-Schutz und Isolierung für den Fahrzeuggebrauch.
- Antennenadapter aus Metall/Kunststoff für eine korrekte RF-Verbindung zwischen Fahrzeugantenne und Nachrüst-Radio.

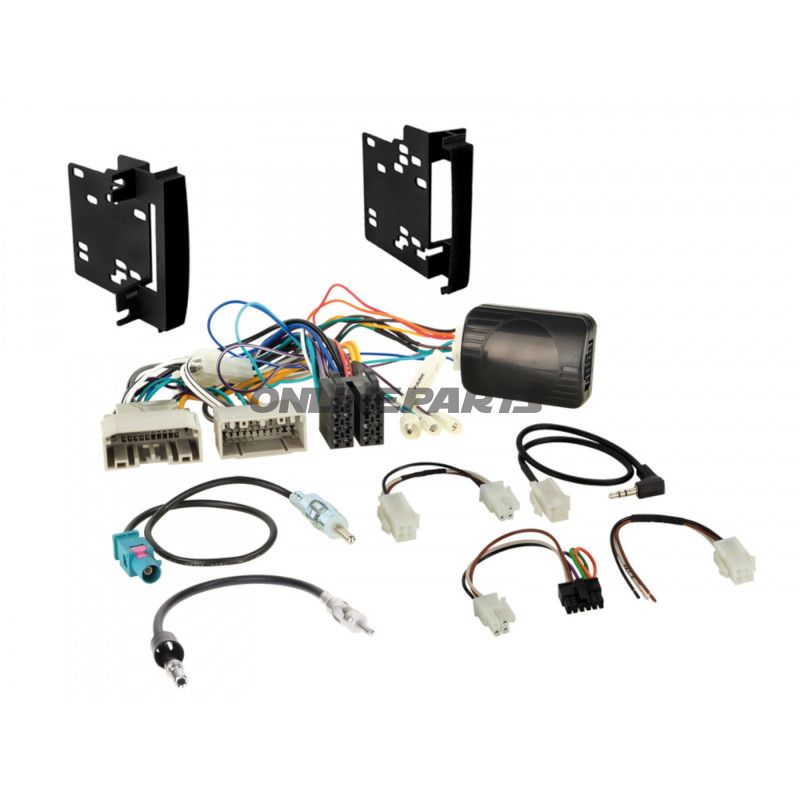

Enthaltene Komponenten (Lieferumfang)
- 2-DIN RB-Bezel Chrysler / Dodge / Jeep / VW (schwarz) — Referenz 381145-07.
- LFB Installationskabelsatz für Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW — Referenz 42sch00c.
- LFB ACV Multilead-Kabel (für verschiedene Einheiten) — Referenz 42ctmultilead.
- Antenneadapter USA1 > DIN (männlich) für amerikanische Fahrzeuge — Referenz 1531-01.
- Antenneadapter Fakra (männlich) > DIN (männlich), passiv — Referenz 194 01 89.
Optionale Zubehörteile
- Adapter für Rückfahrkamera (Rückseite Kamera) für Chrysler / Dodge / Jeep / Mitsubishi / VW — Referenz 194 0827.
- Rückfahrkamera / RSE-Adapter für bestimmte Chrysler / Dodge / Jeep Modelle — Referenz 771030-1030.
Kompatibilität
Das Set ist mit einer Vielzahl von Modellen von Chrysler, Dodge, Jeep, Lancia, Mitsubishi und VW (Touran) kompatibel. Beispiele für unterstützte Modelle und Baujahre:
- Chrysler: 200 (2011–2014), 300C (11/2007–12/2010), Aspen (2008–2009), Sebring (RJ) (05/2007–08/2010), Town & Country/by&Land (2008–2016).
- Dodge: Avenger (2008–2014), Caliber (10/2008–12/2010), Challenger (2008–2014), Charger (2009–2010), Grand Caravan (2008–2017) u. a.
- Jeep: Commander (2008–2010), Compass (PK) (2009–2016), Grand Cherokee (DK) (10/2007–12/2010), Patriot (2009–2017) u. a.
- Lancia Voyager (11/2011–08/2015).
- Mitsubishi Raider (2008–2009).
- VW Touran (2009–2015).
Überprüfen Sie stets die spezifische Fahrzeugausstattung und Steckerkonfiguration vor der Installation. Einige Modelle erfordern eine manuelle Anpassung des Radioinstallationsslots im Armaturenbrett.
Einschränkungen und wichtige Hinweise
- CAN-Bus-Kommunikation wird verarbeitet, aber bei Fahrzeugen ohne einen +12 V Zündungsgesteuertes Verstärkerausgang kann das Ferndimmer-/Verstärkerzündsignal fehlen (blau/weißes Kabel = +12 V Wechsel-Zündung des Verstärker-Remote).
- Folgende Funktionen werden nicht unterstützt: Totwinkelanzeige in den Außenspiegeln, PDC (Parkhilfe), Speedpulse und OEM-Audio-Fader-Funktion in vollem Umfang.
- Bestimmte fortschrittliche Fahrerassistenzsysteme wie Trailer Assist und eCall können nicht über das Set weitergeleitet werden.
- Prüfen und testen Sie vor der Endmontage stets alle relevanten Fahrzeugspezifikationen und Funktionen. Wenn Telefon- oder Navigationsaudio nicht korrekt wiedergegeben wird, kann es erforderlich sein, Front- und Rückkanäle durch physikalische Neuverbindungen auszutauschen.
- Bei Bereichen, die mit * gekennzeichnet sind, kann eine manuelle Anpassung des Installationsslots mit Werkstattwerkzeug erforderlich sein.
Technische Referenz: ACV ist Hersteller/Marke dieses Sets, und die Produkt-MPN 194.09.06 sowie GTIN 4026724340891 können bei Bestellung oder Anfragen zu Ersatzteillisten verwendet werden.
