2-DIN-Radiokit in Schwarz mit CAN-BUS für Seat, Skoda und VW
Produkt: 2-DIN-Rahmen und Installationskit zum Austausch des Serienradios in einer Reihe von Seat-, Skoda- und Volkswagen-Fahrzeugen. Die Marke ist ACV, MPN 194.09.08, GTIN 4026724336375.
Funktion
- Bietet mechanische und elektrische Anpassung zwischen einem Standard-2-DIN-Nachrüstgerät und dem Werksinstallation des Fahrzeugs.
- Übersetzt relevante CAN-BUS-Signale und liefert notwendige Zünd-, Beleuchtungs- und Rückwärts-gang-Signale sowie Speedpulse und Aktivierung von OEM-Soundsystemen, wo dies unterstützt wird.
- Beinhaltet Antennenadapter und Kabelstegverbindungen, sodass das Radio das Original ersetzen kann, ohne das Antennen- oder Lautsprechersystem des Fahrzeugs zu verändern.
Materialien und Bauweise
Das Kit besteht aus einem 2-DIN-Rahmen aus schwarzem Kunststoff für das Armaturenbrett sowie einer Reihe elektrischer Adapter und Kabel. Der Plastikkorpus ist so geformt, dass er den Standard-Dimensionen der Mittelkonsole entspricht, und verfügt über eine Aussparung für das Radiodisplay mit 172 mm x 98,5 mm. Die Adapterkabel verwenden standardisierte Stecker (40-poliger quadratischer VAG-Anschluss, Fakra für DIN/ISO-Antenne) mit Löt- oder Crimpverbindungen je nach Kabeltyp. Die Materialwahl legt den Fokus auf dimensionale Stabilität und elektrische Sicherheit ohne unnötige Oberflächen- oder dekorative Elemente.
Technische Eigenschaften
- CAN-BUS-kompatibles Interface (liest und leitet die gängigsten Signale weiter).
- Anschluss: 40-poliger quadratischer VAG-Stecker (Quetschsicherung).
- Antenneadapter: Fakra (Male) → DIN/ISO.
- ISO-Antenneadapter (Female) → DIN (Male) inklusive.
- Ausgänge können bis zu 1 A pro Kanal belastet werden, deckt damit Steuersignale und geringe Versorgungsbedarfe (nicht Hochleistungsverbraucher wie Verstärker ohne separte Stromführung).
- Display-Installationsausschnitt: 172 mm × 98,5 mm.
Kompatibilität
Das Kit ist für ausgewählte Modelle von Seat, Skoda und Volkswagen (VW) vorgesehen. Nachfolgend die relevanten Modelle und Baujahre; prüfen Sie die Ausstattungsvarianten des Fahrzeugs und OEM-Stecker vor der Installation, da einige OEM-Rahmen oder Funktionen zusätzliche Teile oder den Kauf von Werksrahmen erfordern können:
- Seat: Alhambra (7N) 10/2010–2015; Leon (1P/1PN Facelift) 03/2009–10/2012; Toledo (KG) 03/2013–2016.
- Skoda: Fabia (5J) 03/2007–06/2014; Octavia II Facelift 01/2009–02/2013; Rapid (NH) 10/2012–2015*; Roomster/Praktik/Superb/Yeti relevante Jahre.
- Volkswagen: Breites Sortiment inkl. Golf V/VI, Passat B6/B7, Polo (6R), Touran, Caddy, Sharan II, Transporter/Multivan u.v.m. (siehe Modellliste für spezifische Jahre in der Lieferantendokumentation).
Hinweis: Bestimmte Modelle können OEM-Rahmen oder zusätzliche Teile benötigen (z. B. Skoda-Rahmen mit Teilenummern 5JA8584159B9, 3T08580691QB oder 5L0858069L1 je nach Einheit). Funktionen wie Trailer Assist, eCall oder bestimmte Fahrerassistenzsysteme werden nach der Installation des Nachrüst-Radios möglicherweise nicht unterstützt; überprüfen Sie Menüs und führen Sie Funktionsprüfungen vor der endgültigen Montage durch.

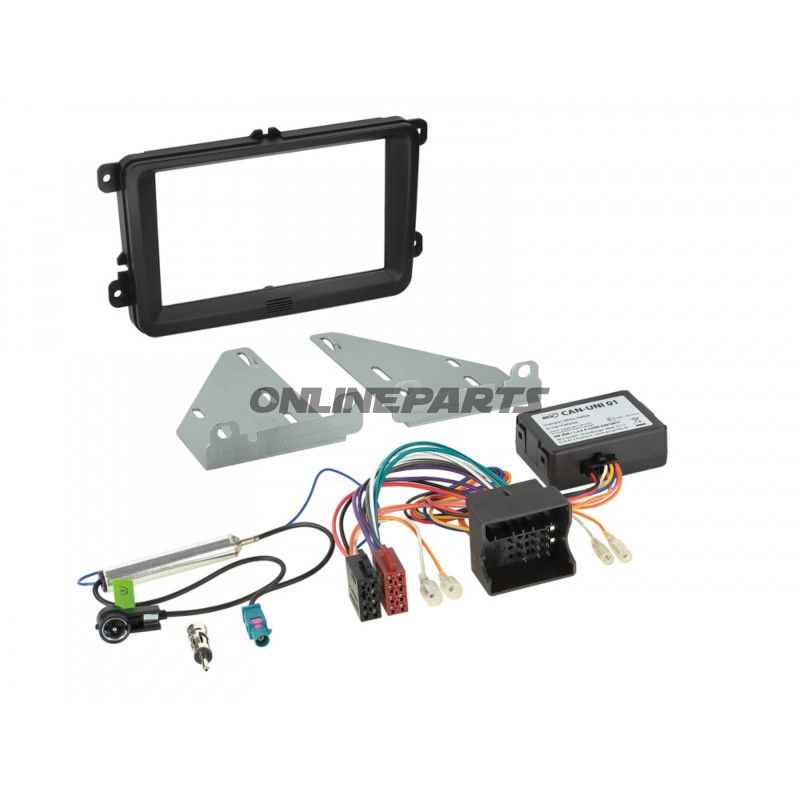

Lieferumfang
- 2-DIN-Rahmen (schwarz) für Seat/Skoda/VW: ACV Referenz 194 04 46.
- CAN-Bus-Kit VAG 40-polig quadratisch → ISO / Antenne Fakra → ISO: ACV Referenz 194 02 12.
- Antenneadapter ISO(f) → DIN(m): ACV Referenz 194 01 82.
Praktische Hinweise zur Installation
- Stellen Sie sicher, dass die Originalstecker des Fahrzeugs und die Adapter den gezeigten Verbindungen vor der Montage entsprechen.
- Testen Sie alle relevanten Funktionen (Zündung, Beleuchtung, Rückwärtsgang, Speedpulse, OEM-Soundaktivierung) vor der endgültigen Befestigung der Blende.
- Falls das OEM-Gerät des Fahrzeugs eine besondere Bauart ist (z. B. Columbus/Navi oder Swing), können zusätzliche OEM-Rahmen oder Adapter erforderlich sein, um eine korrekte Passform oder den Erhalt von Navigation/Lautsprecherfunktion sicherzustellen.
ACV 194.09.08 (GTIN 4026724336375) liefert die mechanischen und elektrischen Verbindungen, die erforderlich sind, um ein Standard-2-DIN-Nachrüstgerät in den angegebenen Fahrzeugen mit erhaltenem Funktionsumfang der gelisteten Signale zu integrieren. Für spezifische Fahrzeugkonfigurationen und Fragen zu zusätzlichen Teilen wird empfohlen, den aktuellen Steckerplan und die Ausstattungslisten des Fahrzeugs mit der Installationsanleitung des Anbieters vor dem Kauf abzugleichen.
