Radiokit 2-DIN für 1-DIN für VAG-Fahrzeuge mit Staufach
Produkt: ACV Radiokit 2-DIN für 1-DIN (MPN: 194.09.04, GTIN: 4026724336337). Dieses Set wurde für den Austausch fabrikseigener Radios in Modellen der VAG-Gruppe entwickelt (Volkswagen, Skoda, Seat und VW Commercial), bei dem die 2-DIN‐Öffnung ein 1-DIN-Gerät mit einem maßgefertigten Staufach aufnehmen soll.
Funktion und Verwendung
- Ermöglicht die Montage eines 1-DIN-Nachrüst-Radios in einem 2-DIN-Bedienpanel, indem ein 2-DIN-Rahmen mit einem integrierten Staufach kombiniert wird.
- Beinhaltet notwendige Adapter und Montagesätze, um das OEM-Radio zu ersetzen und das originale Kabel- bzw. Antennenkabel des Fahrzeugs zu erhalten, soweit dies mit der Fahrzeugausstattung kompatibel ist.
- Entworfen für den Einsatz in Werkstätten und von erfahrenen Mechanikern — lesen Sie die Installationsempfehlungen für die einzelnen Bauteile und befolgen Sie sie, um eine korrekte Funktion sicherzustellen.
Materialien und technische Eigenschaften
- Frontplatte und Rahmen: schwarzer Kunststoff, gefertigt, um dem Fabrikfinish in VAG-Innenräumen zu entsprechen; das Material ist formstabil und geeignet für Bearbeitungen bei leichten Anpassungen mit Werkzeugen.
- Adapterkabel: ISO-/DIN- und Fakra-Verbindungen, konstruiert für Standard-Fahrzeugsignale; die Kabel sind fahrzeugkompatibel und werden mit passenden Steckern für die angegebenen Modelle geliefert.
- Antenneadapter: ISO (Female) zu DIN (Male) geliefert, um eine Verbindung zwischen dem Nachrüstradio und dem Fahrzeugantennenkabel sicherzustellen.

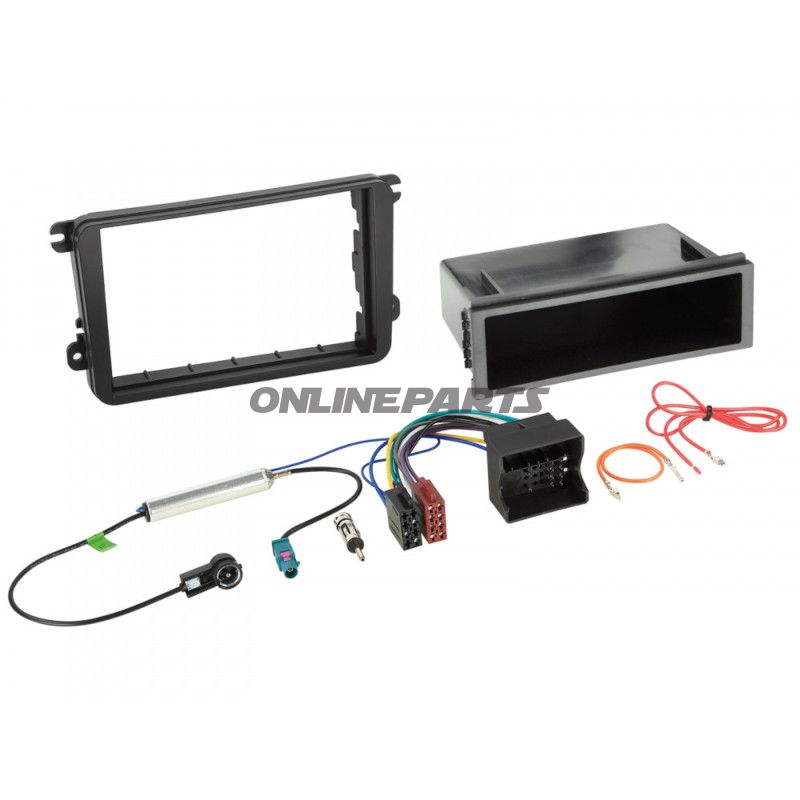

Lieferumfang (im Set enthalten)
- 2-DIN-Rahmen/Trim für Seat / Skoda / VW in Schwarz.
- Staufach zum 2-DIN-Rahmen, konfiguriert für den Einbau eines 1-DIN-Radios (Artikelnummer: 194 05 55 in der Herstellerdokumentation).
- ISO-Adapterkabel (Audi/Seat/Skoda/VW quadratisch / Fakra > ISO) (Artikel: 194 03 01).
- Antenneadapter ISO (Female) > DIN (Male) (Artikel: 194 01 82).
Elektrische Verbindungen und Hinweise
- Stromanschlüsse: rot = +12V Zündung (Terminal 15), orange = +12V Stand-/Beleuchtung (Terminal 58) — prüfen und messen Sie im Sicherungskasten des Fahrzeugs vor dem Anschluss.
- Verbindung: 40-poliger quadratischer VW-Stecker für bestimmte OEM-Ausführungen; Antenne: Fakra (Male) zu DIN/ISO über geliefertem Adapter.
- In einigen Fahrzeugen können nicht alle Bordfunktionen nach dem Austausch vollständig erhalten bleiben (z. B. Trailer Assist, e‑Call oder bestimmte Fahrerassistenzsysteme). Prüfen Sie die Menüs und Funktionen des Fahrzeugs vor der endgültigen Montage.
- Stellen Sie sicher, dass die ursprüngliche Fabrikradio- und Adapterstecker im Fahrzeug mit den vom Lieferanten gezeigten Verbindungen übereinstimmen.
Kompatibilität
Das Set wird als geeignet für eine breite Palette von Modellen von Seat, Skoda und VW (Personen- und Nutzfahrzeuge) in den angegebenen Baujahren angegeben. Beispiele aus den Spezifikationen des Herstellers:
- Seat: Alhambra (7N) 10/2010–04/2015, Leon (1P) 04/2009–11/2012, Toledo (NH) 03/2013–05/2015.
- Skoda: Fabia (5J) 2007–2014, Octavia (1U/1Z) Varianten 2004–2013, Rapid (NH) 10/2012–04/2015, Roomster/ Praktik 2006–2015, Superb (3T) 2008–2015, Yeti (5L) 2009–2013.
- VW (VV): Amarok, Caddy III, Caravelle, CC, EOS, Golf V/VI, Passat B6/B7, Polo V, Scirocco III, Sharan II, T5 Transporter, Tiguan I, Touran I u. a. – siehe Modellübersicht des Herstellers für spezifische Jahrgänge.
Hinweis: einige Ausführungen erfordern spezifische OEM-Bezel oder Navigationstypanpassungen (z. B. Amundsen/Columbus/Bolero) — Herstellerhinweise geben Skoda-Teilenummern, wo dies relevant ist.
Montagehinweise
- Anpassung der Rahmen mit Werkzeug kann bei bestimmten Karosserie-/Panelvarianten erforderlich sein.
- Prüfen Sie alle Funktionen (Radiokanäle, Antennensignal, Fahrermenün) vor der endgültigen Befestigung des Panels.
Herstellerinformation
ACV liefert dieses Radiokit unter der Artikelnummer MPN 194.09.04 (GTIN 4026724336337). Das Set ist zusammengestellt, um kompatible Mechaniker und Servicetechniker mit einer umfassenden Lösung für die Installation von 1-DIN-Nachrüst-Radios in Fahrzeugen mit 2-DIN Öffnungen bereitzustellen, einschließlich der notwendigen Adapter für Strom und Antenne.
