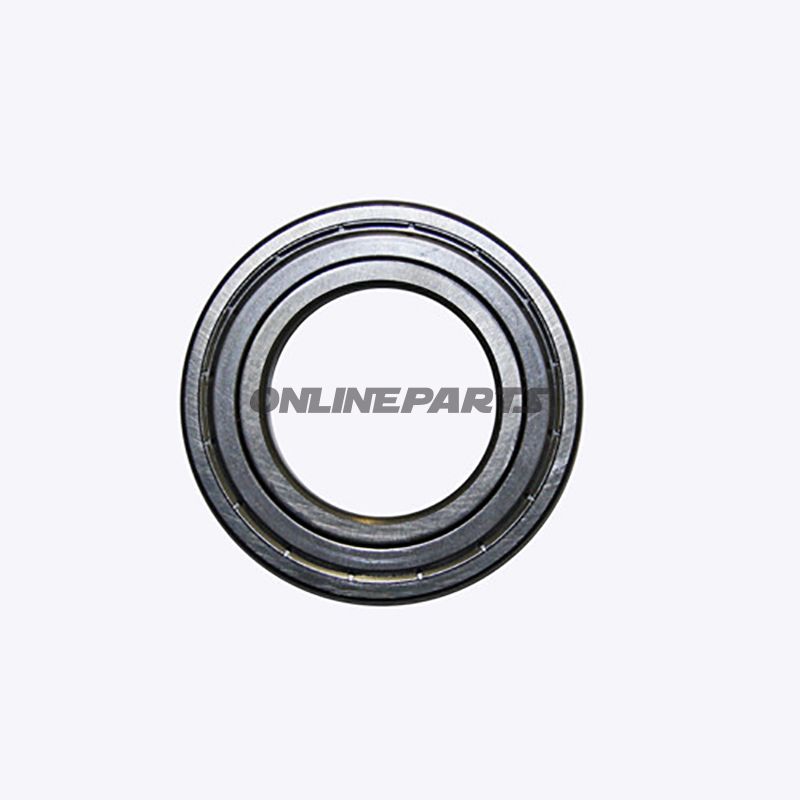

Radiallager 6007Z für Motorrad- und Werkstatteinsatz
Produkt: Radiallager 6007Z von Ravaglioli (Modellnummer Ravaglioli 602003). Hersteller/Angabe laut Daten: Ruville. Fertigungsreferenzen: MPN 652.11.65. (GTIN ist nicht angegeben.)
Dieses Radiallager ist ein Einfachreihen-Roll-Lagerdesign, das radialen Belastungen in Wellen- und Radnabenanwendungen sowie in Werkstattmaschinen und Hebeausrüstungen standhält. Das Lager verfügt auf einer oder beiden Seiten über eine Z-Abdeckung/Abdichtung (mit Bezeichnung "Z"), die vor größerem Schmutzeintritt schützt und geringe Mengen Feuchtigkeit daran hindert, auszutreten, während das Schmiermittel effizient im Lager bleibt.
- Innendurchmesser (d): 35 mm
- Außendurchmesser (D): 62 mm
- Breite/Höhe (B): 14 mm
- Material: Stahl (gehärtete und geschliffene Laufbahnen und Rollen/Kugeln abhängig von der internen Konstruktion)
- MPN: 652.11.65 (Ruville / Referenz)
- GTIN: Nicht angegeben
- Lieferanten-/Herstellerreferenz: Ravaglioli 602003
Funktion und Anwendung
Die primäre Funktion des Lagers besteht darin, die Reibung zwischen einer rotierenden Welle und einer festen Buchse zu reduzieren, indem radiale Lasten über die Roll- oder Kugel-Elemente verteilt werden. In der Praxis wird dieser Lagertyp in Radnaben, Achs- und Getriebeanwendungen, Pumpenstandorten sowie als Unterstützung in Maschinenbau und Werkstatt-/Hebeausrüstungen eingesetzt. Die Z-Abdeckung macht es geeignet für Umgebungen mit mäßiger Verunreinigung, wo längere SchmierIntervallen gewünscht sind.
Werkstoffwahl und Eigenschaften
Das Lager besteht aus Stahl mit wärmebehandelten und hochglanzgehärteten Laufbahnen, um gleichmäßige Rotation und hohe Tragfähigkeit sicherzustellen. Die Veredelung des Stahls reduziert Verschleiß und verringert das Risiko plastischer Verformungen unter normalen Betriebsbelastungen. Die Abdichtung (Z) ist typischerweise eine Metall- oder Kontaktabdichtung, die mechanischen Schutz gegen Partikel bietet und das Auslaufen von Schmiermitteln begrenzt. Dieses Design erfordert auch weiterhin eine regelmäßige Schmierungskontrolle bei harter oder kontinuierlicher Belastung.
Kompatibilität und Montage
Die Maße 35 × 62 × 14 mm entsprechen dem Standard eines 6007-Lagers, was es kompatibel macht mit Wellen und Hülsen, die für diese Lagengröße ausgelegt sind. Folgende Montagepraxis wird empfohlen:
- Verwenden Sie geeignete Press- oder Wärmeanwendung, um Punktbelastungen auf den Laufbahnen zu vermeiden.
- Nur auf den Ring drücken (innen bei Wellenmontage, außen bei Gehäuseelement), der verschoben werden soll, um Beschädigungen der Laufbahnen und Roll-/Kugelselemente zu vermeiden.
- Überprüfen Sie Wellen- und Gehäusedimensionen auf Passungsspiel und Toleranzen.
- Nach der Montage: Prüfen Sie freies Drehen und fehlendes Spiel sowie korrekte Abdichtung.
Technische Vorteile
- Standardisierte 6007-Dimension, erleichtert Austausch und Ersatzteilverwaltung.
- Z-Abdeckung reduziert den Wartungsaufwand im Vergleich zu offenen Lagern in moderat verschmutzten Umgebungen.
- Stahlkonstruktion mit wärmebehandelten Laufbahnen sorgt für lange Lebensdauer bei ordnungsgemäßer Betrieb und Schmierung.
Hinweise
Die Datenangaben beziehen Ravaglioli-Verweis 602003 und Hersteller-/Markenangaben Ruville mit MPN 652.11.65; diese Referenzen können helfen, kompatible Varianten oder Originalteile zu finden. GTIN ist nicht angegeben; bei Bedarf für Lager- oder EAN-Abfragen sollte zusätzliche Produktdokumentation vom Lieferanten eingeholt werden.
