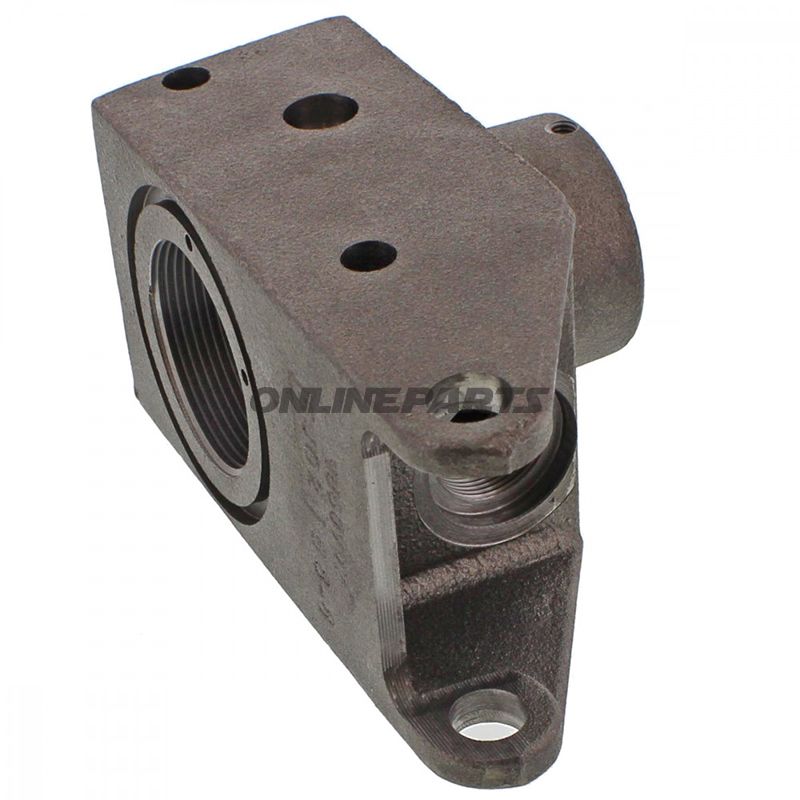

Pumpeblock, linke seite für 3-10 AC (PUMPENBLOCK für linke 3-10 AC)
Produktübersicht: Dieser Pumpeblock ist ein Originalteil von AC Hydraulic (MPN: 652.04.84) vorgesehen für die linke Seite von 3-10 AC-Pumpensystemen. Das Produkt besteht aus Stahl und ist ausgelegt, axiale und radiale Belastungen in hydraulischen Pumpenbaugruppen zu tragen, bei denen eine präzise Einstellung der Position von Schrauben-/Stiftbuchsen erforderlich ist.
- Marke: AC Hydraulic
- MPN: 652.04.84
- GTIN: Nicht angegeben
Funktion und Anwendung
Der Pumpenblock fungiert als Montagerahmen und Tragstruktur für die linke Seite der Pumpe bei 3-10 AC-Einheiten. Er überträgt mechanische Kräfte zwischen dem Pumpengehäuse und den zugehörigen Lager- oder Stiftbuchsen und sorgt für die korrekte Positionierung der Anschlusspunkte. In der Praxis wird er verwendet, um die Welle/den Stift durch die innere Stiftbuchse zu fixieren und zu steuern, sodass axiale und radiale Bewegungen während des Betriebs kontrolliert werden.
Material und Materialeigenschaften
Das Material ist Stahl, gewählt aufgrund seiner Kombination aus Festigkeit, Zänigkeit und Verschleißfestigkeit bei mechanischer Belastung. Der Stahl bietet gute Tragfähigkeit bei den Kräften, die in hydraulischen Pumpenzusammenstellungen auftreten, und lässt sich üblich mechanisch bearbeiten sowie anschließend Oberflächenbehandlungen durchführen (z. B. Wärmebehandlung oder Korrosionsschutz), abhängig von der Anwendung.
Wichtige Maße und Toleranzen
- Innendurchmesser der Stiftbuchse: 14 mm (Ø)
- Außenmaße (L x B x H): 155 x 81 x 90 mm
Diese Maße sind entscheidend für die korrekte Passung in der Pumpenmontageflange und dafür, sicherzustellen, dass Standardstifte oder Schrauben mit einem Durchmesser von 14 mm durch die Buchse geführt werden können, ohne unnötiges Spiel oder Bindung. Beim Austausch sollten Toleranzen und eventuelle Abnutzung der Stiftbuchse geprüft werden.
Kompatibilität und Montage
Bezeichnung des Teils (Pumpeblock VL 3-10 AC) weist auf Kompatibilität mit 3-10 AC-Pumpenmodellen hin, bei denen der linke Pumpenblock benötigt wird. Da dies eine Original-AC Hydraulic-Nummer (652.04.84) ist, wird eine direkte Austauschung ohne Modifikationen erwartet, vorausgesetzt, die übrigen Pumpenkomponenten entsprechen dem Werksstandard. Bei der Montage wird empfohlen, den Zustand der Buchse, die Schraub- und Stiftdimensionen sowie die Anwendung der richtigen Drehmomente für Befestigungselemente zu überprüfen.
Technische Vorteile
- Original gefertigt von AC Hydraulic, was das Risiko von Passungsproblemen reduziert.
- Stahlmaterial bietet hohe Trag- und Verschleißfestigkeit bei normalen Betriebsbelastungen.
- Standardisierte Innenbuchse (Ø 14 mm) erleichtert den Austausch von Stiften und ist mit üblichen Stift-/Schraubendurchmessern kompatibel.
Bemerkungen
- GTIN ist in den Produktdaten nicht angegeben.
- Es gibt keine Mengenangabe in den Produktdaten außer den physischen Maßen und der Materialbeschreibung; bei Bedarf für Verpackungs- oder Liefermengen sollte dies mit dem Lieferanten geklärt werden.
- Bei Wiederverwendung oder Reparatur wird eine Inspektion auf Spaltkorrosion, Risse oder deutlichen Verschleiß im Stiftbuchsenbereich vor der Wiedermontage empfohlen.
