Testwerkzeug für Gabelstandrohre – präzise Kontrolle von Gabelstaubkappenstanchions
Produkt: Testwerkzeug Gabelstandrohr JMP
Hersteller (Marke): JMP
MPN: 722.05.54
GTIN: 4043981335019

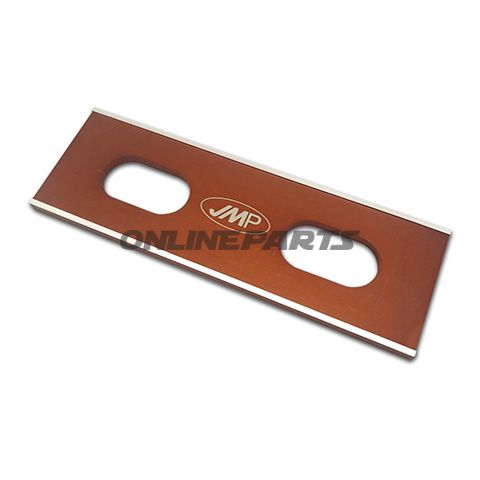

Dieses präzise gefräste Testwerkzeug ist für Mechaniker und erfahrene Motorradfahrer konzipiert, um Biegungen in Gabelstandrohren (Stanchions) aufzudecken. Das Werkzeug wird frontal gegen die Stanchions angedrückt und ermöglicht eine schnelle mechanische Kontrolle, indem es auf die Rohre gesetzt wird und eine eventuelle Kippung oder ungleichmäßige Kontaktpunkte an einer der vier Unterstützungsflächen des Werkzeugs beobachtet wird.
- Funktion: Erkennt lokale Biegungen oder Asymmetrie in den Gabelstandrohren durch einfache visuelle/ mechanically Observation der Kontaktpunkte des Werkzeugs.
- Anwendung: Halten Sie das Werkzeug gegen die Stanchions in der normalen Montageposition. Kippt das Werkzeug an einem der vier Unterstützungspunkte, deutet dies darauf hin, dass das Standrohr nicht ganz gerade ist. Der Test kann nach Anpassung der Klemmvorrichtungen oder nach Lösungsvorgängen wiederholt werden, um das Ergebnis zu verifizieren.
- Wann es nützlich ist: Bei Verdacht auf Beeinflussung des Vorderrads nach Arbeiten wie Reifenwechsel, bei festgespannten Vorderachsaufnahmen, nach Zusammenstoß oder wenn Lenkung/ Federung ungleich läuft.
Material und Fertigung: Das Werkzeug ist präzise gefräst, was flache Kontaktflächen und enge Toleranzen zwischen den Unterstützungspunkten sicherstellt. Die Materialwahl ist robust genug für wiederholte Nutzung in der Werkstattumgebung und formstabil, sodass die Zielmaße über längere Zeit konsistent bleiben. Die Frästechnik sorgt für eine scharfe und reproduzierbare Geometrie, die wichtig ist, um geringe Abweichungen in der Rechtalu der Stanchions ohne Mehrdeutigkeit beurteilen zu können.
Technische Vorteile:
- Einfache, mechanische Methode ohne Elektronik oder Vor-Ort-Kalibrierung.
- Schnelle Inspektion direkt am Motorrad — geeignet zur Diagnose vor/nach Reifenwechsel oder nach Kollision.
- Wiederholbare Kontaktflächen durch präzise Frästechnik verringern das Risiko falscher Messwerte aufgrund der Geometrie des Werkzeugs.
Praktische Hinweise: Dass das Werkzeug kippt, bedeutet nicht automatisch, dass ein schwerer Schaden vorliegt; oft kann die Lösung der oberen oder unteren Gabelklemmen (Triple Clamps) oder das korrekte Wiederzusammenbauen der Vorderrad-Achse das Problem beheben. Der Test sollte als Teil eines systematischen Diagnoseprozesses betrachtet werden, bei dem der Mechaniker sowohl sichtbare Schäden, gemessene Abweichungen als auch Fahreindruck bewertet.
Kompatibilität: Das Werkzeug hat eine allgemeine mechanische Ausführung für Standard-Stanchion-Dimensionen und ist für die meisten Teleskopgabelsysteme geeignet. Beachten Sie, dass extreme Abmessungen oder Spezialgabeltypen spezifische Messwerkzeuge erfordern können; dieses Werkzeug ist auf gängige Motorrad-Gabelstanchions optimiert.
Das Produkt wird unter JMP vermarktet und eindeutig mit der MPN 722.05.54 und GTIN 4043981335019 identifiziert, was die Suche nach Dokumentation oder Ersatzteilinformationen in Werkstattdatenbanken erleichtert.
