Prüfsatz Bremse 3-Teiliganalog

Test­satz für Bremsen, 3‑teilig, analog – Messung von Scheibendrift und Lauf

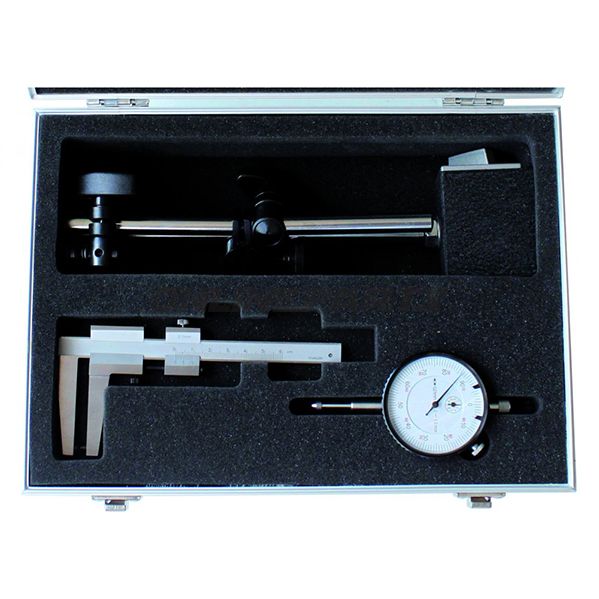

Dieses Test­satz für Bremsen ist für eine präzise Kontrolle von Brems- scheiben und zur Messung der Auslauflänge ( Rundlauf) im Werkstattumfeld vorgesehen. Das Set enthält die analogen Messwerkzeuge, die häufig bei Inspektionen und Fehlersuche an Motorrädern und Autos verwendet werden, kompakt in einem robusten Aluminiumschuber zur sicheren Aufbewahrung und Transport.

• Inhalt und Funktion:
  • Ein analoges Messuhr mit Toleranzmarkierungen. Messbereich: 0–10 mm, Ø 58 mm Anzeigedurchmesser, Ablesung 0,01 mm. Sie dient der Registrierung kleiner Abweichungen der Scheibenoberfläche oder axialer Spiel beim langsamen Drehen des Rads.
  • Ein magnetisches Messstativ mit Gesamthöhe 281 mm und einer magnetischen Haltekraft von 60 kg. Säulen Ø 16 × 226 mm und Querverstrebungsarm Ø 12 × 220 mm. Das Stativ ermöglicht eine stabile Fixierung der Messuhr nahe der Bremsscheibe und erlaubt präzise Messungen ohne manuelle Bewegungen.
  • Eine Bremsscheiben‑Schiebelehre (Messschiebelehre) mit Messbereich 0–50 mm und Schnäbel 50 mm. Geeignet für schnelle Messungen der Scheibendicke und anderer Abmessungen, bei denen der Zugangskorridor längere Schnäbel erfordert.
• Materialauswahl und Eigenschaften:
  • Die Aluminiumschale schützt die Instrumente vor Stößen und erleichtert die Aufbewahrung und den Transport des Sets ohne zusätzliches Zubehör.
  • Die Messuhr ist mit einem mechanischen Uhrwerk-System für feine Auflösung (0,01 mm) gefertigt. Analoge Uhren sind in der Feldarbeit zuverlässig und leicht abzulesen bei kontinuierlichen Messungen.
  • Das magnetische Messstativ verfügt über eine kräftige Magnetbasis für sichere Fixierung auf Metalloberflächen. Die Konstruktion aus Stahl/Aluminium sorgt für geringe Verformung und minimale Vibration bei der Messung.
  • Die Schiebelehre ist so dimensioniert, dass sie über Bremsscheiben reicht und in engen Bereichen arbeitet; das Material ist korrosionsbeständig in einer Werkstattumgebung bei normalem Gebrauch und Wartung.
• Praktische Anwendung und Kompatibilität:
  • Das Set eignet sich zur Kontrolle von Bremsscheibenkomponenten an Motorrädern und Autos sowie zur Präzisionsmessung bei Service und technischer Revision. Die Messungen dienen der Beurteilung von Scheibenläufigkeit, Scheibenplanheit und Scheibendicke im Zusammenhang mit Verschleißbefestigung oder Fehlersuche.
  • Das magnetische Stativ funktioniert am besten auf sauberen Oberflächen aus ferromagnetischem Material. Bei Einsatz an nicht magnetischen Komponenten wird eine alternative Fixierung oder ein Adapter empfohlen.
  • Die Instrumente sind mechanisch und erfordern eine periodische Kalibrierung/Überprüfung gemäß den Werkstattvorgaben für Präzisionsmesswerkzeuge, um die Messtauglichkeit zu erhalten.
• Technische Schlüsselangaben:
  • GTIN: 4039321056911 — diese Identifikationsnummer folgt der Handelsregistrierung des Produkts.
  • MPN: 647.00.66 — herstellerseitige Artikelnummer für Bestellung und Ersatzteilreferenz.
• Hinweise zur Nutzung und Wartung:
  • Halten Sie Messflächen sauber und frei von Öl und Spänen. Wischen Sie die Instrumente nach dem Gebrauch mit einem weichen Tuch ab.
  • Vermeiden Sie harte Stöße auf Messuhr oder Stativsäule, da die Genauigkeit beeinträchtigt werden kann.
  • Bei Bedarf zur Nachverfolgung der Rückverfolgbarkeit oder formeller Kalibrierung verweisen die Kalibrierungsprotokolle der Werkstatt.

Zusammenfassend liefert dieses analoge 3-teilige Set die grundlegenden Werkzeuge zur Messung von Bremsscheiben und Rundlauf in einer Werkstattumgebung. GTIN (4039321056911) und MPN (647.00.66) sind integriert, um Registrierung und Bestellung eindeutig zu gestalten.
