Prüfgerät Common-Rail Ruecklauf-Druck

Testausrüstung zur Messung des Rückdrucks bei Common-Rail-Systemen

Produktname: Testausrüstung COMMON‑RAIL RÜCKDRUCK
MPN: 614.33.55
GTIN: 4037374033552

Dieses Messgerät ist zur Diagnose des Rückdrucks in Common-Rail-Diesel-Systemen entwickelt worden. Es wird zur Fehlersuche eingesetzt, indem der Rückdruck aus Hochdruckeinspritzsystemen gemessen wird, hauptsächlich für neuere Piezo-Injektoren von Bosch, Delphi und Siemens. Die Messung des Rückdrucks kann Lecks, falsche Drosselung des Drucks oder andere Betriebsprobleme in Ansaug- und Rückläufen aufdecken.

Funktion und Anwendung

• Bietet eine präzise Rückdruckmessung in Common-Rail-Systemen zur Lokalisierung von Fehlern in Injektoren und Rückläufen.
• Eignet für Werkstätten und Mechaniker, die mit modernen Piezo-Injektoren von Bosch, Delphi und Siemens arbeiten.
• Wird verwendet, indem der Messblock an den Rücklauf angeschlossen, der Druck an den mitgelieferten Manometern abgelesen und das System ggf. über das Entlastungsventil entlastet wird.

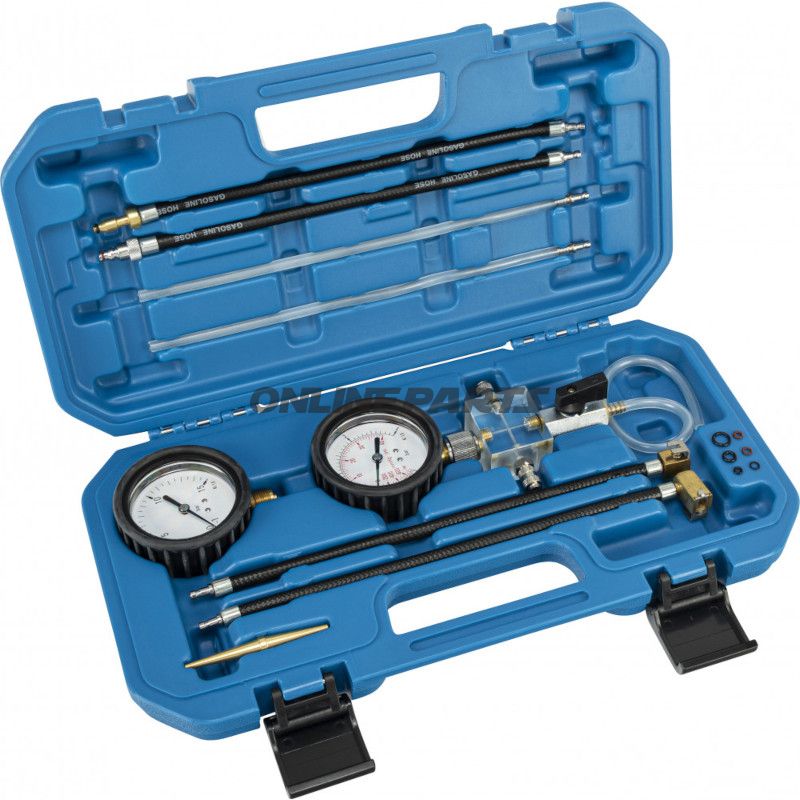

Mitgelieferte Komponenten und Aufbau

• Manometer: Ein Manometer 0 bis 15 bar (für Bosch/Siemens gekennzeichnet) und ein feineres Manometer -1 bis 3 bar (für Delphi), um sowohl niedrige als auch höhere Rückdrücke abzudecken.
• Messblock mit Blickglas-Funktion: Der Messblock verfügt über eine visuelle Funktion, sodass man den Flüssigkeitsstrom sowie ggf. Partikel oder Luft in der Rücklaufleitung beobachten kann, sowie ein Entleerungs-/Entlastungsventil für kontrollierte Entleerung.
• Anschlussschläuche: Separate, zweigeteilte Schlauchsets für Siemens, Delphi und Bosch, um eine korrekte Anpassung an die jeweiligen Systeme zu gewährleisten.
• Konus-Anschluss: Konusadapter für Bosch-Anschlüsse liegen bei, um eine dichte und sichere Verbindung bei Tests zu gewährleisten.

Materialauswahl und Eigenschaften

• Die Manometer sind in robusten Gehäusen und mit klaren Skalen gefertigt, um eine zuverlässige Ablesung unter Werkstattbedingungen zu gewährleisten.
• Der Messblock besteht aus Materialien, die kompatibel mit Diesel/Kraftstoff sind, mit einem Blickglas, das eine Beobachtung der Flüssigkeit ohne rasche Abnutzung ermöglicht.
• Schläuche und Konusadapter bestehen aus kraftstoffbeständigen Materialien mit geeigneter Druckfestigkeit für die relevanten Rückdrücke.

Kompatibilität

Das Gerät ist zur Diagnose des Common-Rail-Rückdrucks bei Fahrzeugen mit Piezo-Injektoren von Bosch, Delphi und Siemens vorgesehen. Die separaten Schlauchsets und Manometer sind an die unterschiedlichen Anschlussstandards der Hersteller angepasst, was das Set für Werkstätten geeignet macht, die markenübergreifend arbeiten.

Technische Vorteile

• Möglichkeit sowohl grober als auch feiner Druckmessung über zwei Manometer (0–15 bar und -1–3 bar), was die Genauigkeit bei niedrigem Rückdruck erhöht.
• Die Blickglasfunktion des Messblocks ermöglicht visuelle Kontrolle des Rückflusses und erleichtert das Erkennen von Verunreinigungen oder Luft.
• Entlastungsventil sorgt für eine sichere Entleerung des Messsystems ohne direkten Kontakt mit Kraftstoff.

MPN 614.33.55 und GTIN 4037374033552 können bei Bestellung oder zur Protokollierung im Werkstatt-System verwendet werden, um dieses Testgerät für Common-Rail-Rückdruck eindeutig zu identifizieren.
