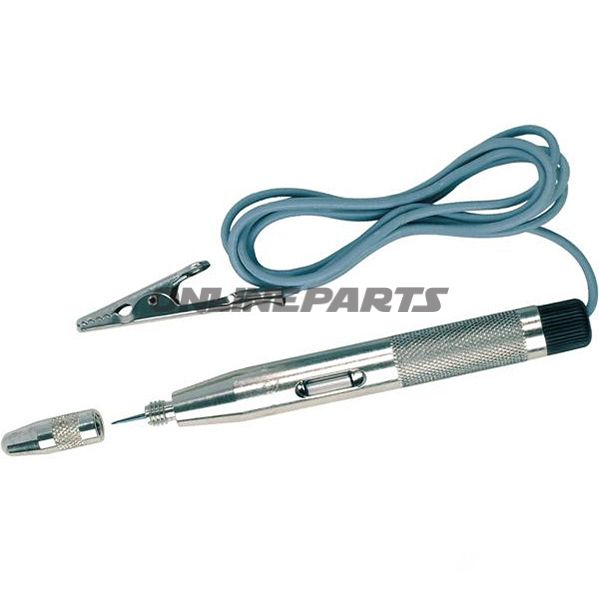

Testlampe 6–24 V (zur Fehlerdiagnose an Licht- und Zündsystemen)
Produktübersicht: Diese Testlampe (GTIN 4037374005856, MPN 632.72.90) ist ein mechanisch-elektrisches Prüfinstrument, das dafür ausgelegt ist, das Vorhandensein von Spannung in den elektrischen Schaltkreisen eines Fahrzeugs im Bereich von 6–24 Volt zu messen. Sie eignet sich zur Diagnose von Fehlern in Beleuchtungsanlagen sowie zur Kontrolle und Einstellung von kontaktgesteuerten Zündsystemen.
Funktion:
- Zeigt das Vorhandensein von Spannung in 6–24 V-Schaltkreisen durch direkten Kontakt oder durch Testen von Anschlussstellen an.
- Kann verwendet werden, um unterbrochene Leitungen, schlechte Masseverbindungen und defekte Kontaktsysteme in der Beleuchtung und älteren Zündanlagen zu lokalisieren.
- Praktisch für schnelle Tests in der Werkstatt oder beim Fehlerfinden vor Ort, wo eine einfache visuelle Bestätigung der Spannung erforderlich ist.
Material und Aufbau:
- Das Messgerät selbst ist aus Messing gefertigt und vernickelt. Messing bietet gute Leitfähigkeit und mechanische Stabilität, während die Vernickelung die Korrosionsbeständigkeit in der Fahrzeugumgebung erhöht.
- Ausgestattet mit einer vernickelten Klemme (49 mm lang), die eine feste mechanische und elektrische Verbindung an Prüfstellen mit Ringösen, Schrauben oder anderen Kontaktpunkten gewährleistet.
- Der Aufbau ist einfach und robust — ausgelegt für wiederholten Einsatz in Werkstätten ohne empfindliche elektronische Komponenten, die falsch behandelt werden könnten.
Technische Daten und Anwendungsbereich:
- Messbereich: 6–24 V DC — geeignet für die meisten Motorrad- und Leichtfahrzeugsysteme sowie ältere Zündsysteme.
- Typische Anwendung: Fehlersuche an Scheinwerfern, Rückleuchten, Blinkleuchten, Masseverbindungen sowie Kontrolle von Zündschaltern und kontaktgesteuerten Zündteilen.
Vorteile der Materialwahl und des Designs:
- Die elektrischen Eigenschaften des Messings gewährleisten zuverlässige Messungen ohne unnötigen Spannungsverlust.
- Die Vernickelung reduziert das Risiko von Oxidation und verbessert die Lebensdauer bei Feuchtigkeits- und Witterungseinwirkung.
- Der einfache mechanische Aufbau macht das Gerät leicht handhabbar mit Handschuhen und in engen Arbeitsbereichen.
Kompatibilität und Zielgruppe: Die Testlampe deckt Standard-6–24-V-Systeme ab, wozu die meisten Motorräder und kleineren Motorfahrzeuge sowie bestimmte ältere Fahrzeugsysteme gehören. Beschreibung und Aufbau richten sich hauptsächlich an Mechaniker und erfahrene Motorradbesitzer, die eine einfache, mechanische Methode zur Spannungsprüfung und Fehlersuche benötigen.
Identifikation: Das Produkt ist identifiziert mit GTIN 4037374005856 und der Herstellerartikelnummer (MPN) 632.72.90, die bei Bestellung oder Ersatzteilanfragen verwendet werden kann.
Hinweise zur Verwendung: Bei Arbeiten an elektrischen Systemen sind die üblichen Sicherheitsverfahren einzuhalten: Batterie bei größeren Eingriffen trennen, Kurzschlüsse vermeiden und das geeignete Werkzeug sowie persönliche Schutzausrüstung verwenden. Die Testlampe ist für die Diagnose vorgesehen und nicht als dauerhaftes Bauteil im Stromkreis.
