Presserahmen Universal K65 für hydraulische Pressarbeiten
Produkt: Presserahmen Universal K65 von SSW Schmack (GTIN: 4260041790575, MPN: 617.00.86)

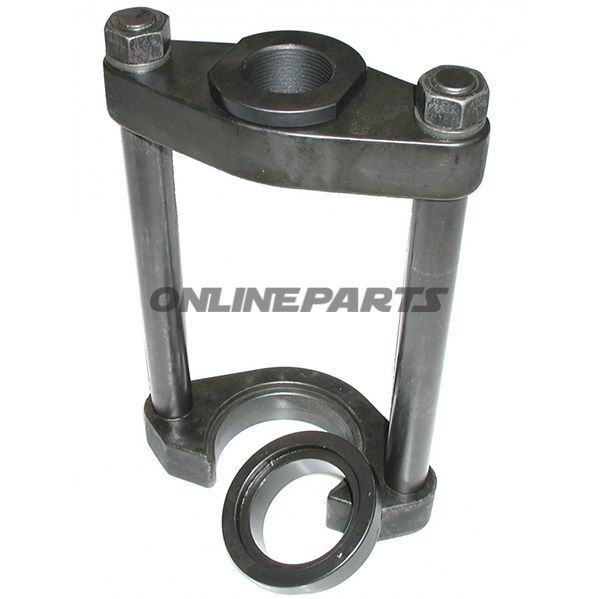

Die Presserahmen Universal K65 ist ein mechanischer Rahmen, der für Press- und Einpressaufgaben in Werkstätten vorgesehen ist, insbesondere dort, wo hydraulische Spindeldrev eingesetzt werden. Der Rahmen wird ohne Antrieb geliefert und ist darauf ausgelegt, von kompatiblen hydraulischen Spindeln oder Spindeldreven betrieben zu werden (siehe Abschnitt zur Kompatibilität).
- Funktion: Der Rahmen fungiert als stabile Struktur um das Werkstück, sodass Kraft von einer hydraulischen Spindel kontrolliert beim Einpressen, Auspressen oder bei Präzisionsjustierungen übertragen werden kann. Er unterstützt axiale Druckbelastungen und sorgt für gleichmäßige Belastung während des Arbeitsprozesses.
- Aufbau: Die Konstruktion umfasst eine abnehmbare Stütze, die zur Schaffung von Zugang oder zur Anpassung der Innenfreihöhe des Rahmens entfernt werden kann. Die Stützung erhöht die Stabilität bei Pressvorgängen und ermöglicht das Arbeiten mit unterschiedlichen Werkstückhöhen.
- Kompatibilität und Antrieb: Der Presserahmen ist für den Einsatz mit hydraulischen Spindeln und Spindeldreven konzipiert, z. B.:
- Hydraulische Spindel 617.01.02 (15 t)
- Hydraulische Spindel 617.01.05 (20 t)
- Spindeldrev 617.00.87 (15 t)
- Diese Einheiten werden als Zubehör aufgeführt und liefern die notwendige Kraft über die im Rahmen integrierte Verbindung zur Spindelbetreibung.
Materialwahl und Eigenschaften
Der Rahmen ist aus maschinenbearbeitetem Stahl gefertigt mit einer Oberflächenbehandlung, die sich für den Werkstattgebrauch eignet. Die Stahlauswahl sorgt für hohe Festigkeit und Formstabilität bei wiederkehrenden Belastungen, während die Oberflächenbearbeitung Korrosionsanfälligkeit und Abrieb an Kontaktflächen reduziert. Die abnehmbare Stütze besteht aus demselben oder kompatiblem Material, um eine gleichmäßige Kraftverteilung und minimale Verformung sicherzustellen.
Technische Vorteile in der Praxis
- Solide Rahmengeometrie, die Durchbiegung unter axischer Belastung minimiert.
- Abnehmbare Stütze für Flexibilität bei unterschiedlichen Werkstückhöhen und leichtere Montage/Demontage.
- Standardisierte Montages flange für direkte Verbindung zu den angegebenen hydraulischen Spindeln/Spindeldreven.
- Geeignet für wiederholte, präzise Pressarbeiten in einem Werkstattumfeld.
Anwendungstipps
- Prüfen Sie die Kompatibilität zwischen der Montagefläche des Rahmens und dem gewählten Spindel/Spindeldrev vor der Montage.
- Sorgen Sie für korrekte Verschraubung und Drehmoment bei der Befestigung, um Verschiebungen unter Belastung zu vermeiden.
- Verwenden Sie geeignetes Entlastungs- oder Stützwerkzeug bei großen Kräften, um sowohl Rahmen- als auch Werkstückoberflächen zu schützen.
- Wartung von Oberflächen und Verschleißleisten bei Bedarf, um lange Lebensdauer und Präzision zu gewährleisten.
Identifikation: Das Produkt wird von SSW Schmack unter MPN 617.00.86 vermarktet und kann elektronisch oder in Katalogen über GTIN 4260041790575 gefunden werden.
