Dieses Pressdorn-Satz für AC Hydraulic-Pressen ist entwickelt, um präzise Einpress- und Ausdrückarbeiten sowie Stützfunktionen bei Wartung und Reparatur von Wellen, Lagern und kleineren drückenden Teilen durchzuführen. Das Set enthält eine Druckplatte und drei austauschbare Dornstücke in unterschiedlichem Durchmesser, die Flexibilität für verschiedene Aufgaben ermöglichen, ohne die Oberflächen von Presseplatte oder Werkstück unnötig zu beeinträchtigen.

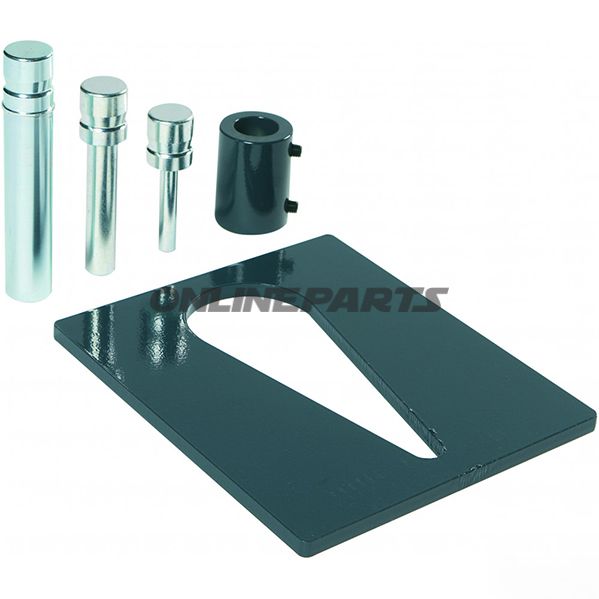

Das Set besteht aus einer Druckplatte mit zugehörigem Adapter und drei Dornen mit den Durchmessern Ø 12 mm, Ø 20 mm und Ø 30 mm. Die Dornen werden als Präzisionsstifte verwendet, um Kraft vom Pressstempel durch die Druckplatte auf das zu presende oder zu unterstützende Bauteil zu übertragen. Der Adapter sorgt für korrekte Zentrierung und Montage im Hauptkopf der AC Hydraulic-Presse.
Ursprung für den Einsatz mit den AC Hydraulic PJ16H, PJ20H und PJ25H Hydraulikpressen. Montagemaße und Adapteranpassung sind für diese Modelle ausgelegt, um einen stabilen und sicheren Betrieb bei üblichen Werkstattaufgaben zu gewährleisten.
Die Dornen und die Druckplatte bestehen aus gehärtetem Stahl mit Oberflächenbehandlung, die die Verschleißfestigkeit erhöht und Korrosion bei normalem Werkstattgebrauch entgegenwirkt. Die Materialwahl priorisiert Formstabilität und lange Lebensdauer bei wiederholten Belastungen. Die Oberflächenfinish minimiert das Risiko von Einkerbungen oder Beschädigungen an Werkstückoberflächen bei korrekter Anwendung.
Das Set eignet sich für Präzisionsarbeiten wie Einsetzen/Ausbauen von Lagern, Buchsen und Achskomponenten sowie zur Unterfütterung beim Pressen von kleineren Metallteilen. Die Dornen mit unterschiedlichen Durchmessern ermöglichen es, Kontaktpunkte auszuwählen, um eine Verformung ringförmiger Bauteile zu vermeiden.
Bei der Montage müssen Adapter und Dornen im Pressekopf zentriert werden und dafür sorgen, dass die Druckplatte vollen Kontakt mit der Pressebank oder dem Werkstück hat. Tragen Sie geeignete Schutzbrillen und befolgen Sie die Anweisungen des Herstellers für das jeweilige AC Hydraulic-Modell, um unbeabsichtigtes Wegschieben oder herabfallende Teile zu vermeiden.
Produktidentifikation: Dieses Set wird von AC Hydraulic hergestellt und kann anhand der Fabriknummer (MPN) 617.23.73 identifiziert werden. Die GTIN-Nummer des Produkts lautet 5706268750064, was bei Abfragen in Ersatzteil- und Lagerdatenbanken verwendet werden kann.
Die Beschreibung konzentriert sich auf die Funktionalität des Sets, Materialauswahl und praktische Anwendungen für Mechaniker und erfahrene Motorrad-Enthusiasten. Wenn Sie Bedarf an Maßzeichnungen oder Toleranzangaben haben, um die Passform für eine bestimmte Komponente zu bestätigen, können diese oft über AC Hydraulic oder Ihren Ersatzteil-Lieferanten bereitgestellt werden.
