Pressbuegel

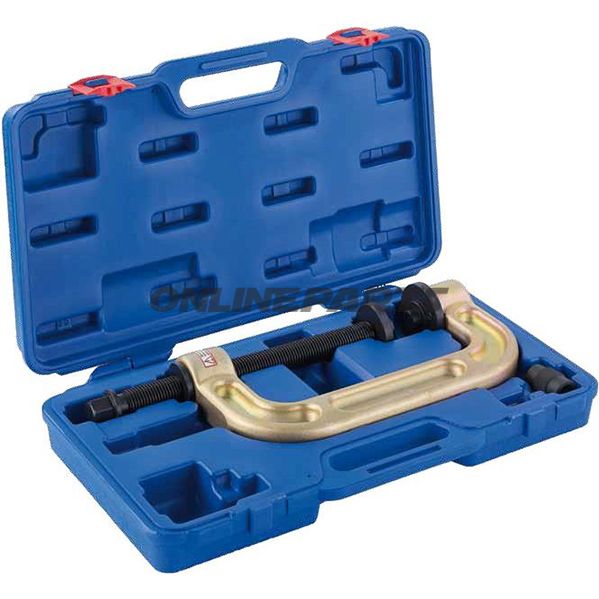

Pressestange für Presarbeiten an Arbeitsstücken ohne Bohrung — C-förmige Pressbue

Produkt: Pressestange (MPN: 617.30.58, GTIN: 4037374055080). Die nachfolgende Beschreibung erläutert Funktion, Materialien, Anwendungsbereich und technischer Eigenschaften für Mechaniker und Motorradfahrer.

Funktion und Anwendung

Die Pressestange ist für Pressarbeiten an Arbeitsstücken ohne Vorbohrung vorgesehen, zum Beispiel Lenkrollen, Kugelgelenke, Buchsen oder ähnliche Bauteile, bei denen der Bohrungsdurchmesser zu klein für herkömmliche Presswerkzeuge ist. Die offene C-förmige Konstruktion ermöglicht Arbeiten direkt am Fahrzeug und bietet Zugriff um zylindrische Bauteile und hinter Verkleidungen, wo herkömmliche geschlossene Pressrahmen schwer einzusetzen sind.

Wie sie funktioniert

• Der Druck von der Spindel wird über die Pressplatten auf das Arbeitsstück übertragen; magnetische Halter an den Pressplatten halten das Bauteil und Zubehör während der Arbeit fest.
• Die Spindel ist ausgeführt, um Stöße von einem Schlagwerk (M18-Impuls-Spindel) aushalten zu können. Die Impulse des Schlagwerkes wirken wie leichte Hammerschläge und können fest sitzende Verbindungen lösen, indem sie Stöße direkt auf das Bauteil übertragen.
• Die Pressestange kann auch für den Einsatz mit fett hydraulischen Spindeln (UN 1 1/2" x 16 Gewinde) modifiziert werden, um langsameren, kontrollierten hydraulischen Druck zu ermöglichen (siehe Zubehör bei Bedarf).

Material und Aufbau

Der Rahmen ist aus Metall mit offener C-Form gefertigt, um Festigkeit und Zugang zu kombinieren. Die Pressplatten verfügen über integrierte magnetische Halter zur visuellen und mechanischen Stabilisierung des Bauteils unter Druck. Die Materialien und das Gewinde der Spindel sind auf den Einsatz mit der Schlagzylinder (M18) abgestimmt, was eine hohe Zugfestigkeit und gute Beständigkeit gegen wiederholte Belastungen bedeutet. Die Konstruktion priorisiert Haltbarkeit und stabile Kraftübertragung gegenüber dekorativen Oberflächen oder unnötiger Gewichtseinsparung.

Maße und Abmessungen

• Freie Breite zwischen den Pressplatten: 220 mm — bietet Platz für größere Bauteile und ermöglicht das Platzieren von Werkzeugen und Adaptern.
• Abstand vom Mittelpunkt der Spindel zur Ramme-Konsole: 95 mm — relevant bei Beurteilung des Zugangs und der Positionierung in engen Bereichen am Fahrzeug.

Kompatibilität und Anwendungsbereiche

• Geeignet für Arbeiten an Fahrwerkskomponenten, Buchsen, Kugelgelenken und ähnlichen unvorbohrten Bauteilen.
• Kann zusammen mit Standard-Press- und Zug-Sätzen (Druck- und Zughüllen) sowie mit Schlagwerk M18 verwendet werden. Für hydraulische Anwendung wird eine passende fett hydraulische Spindel mit UN 1 1/2" x 16 Gewinde benötigt.
• Die Maße ermöglichen den Einsatz in engen Bereichen an Motorrädern und Autos, wo der Zugriff von einer Seite erforderlich ist.

Technische Vorteile in der Praxis

• Die C-Form ermöglicht flexible Positionierung direkt am Fahrzeug, wodurch der Demontagebedarf reduziert wird.
• Magnetische Halter erhöhen die Präzision bei der Positionierung von Pressadaptern und verringern das Verschiebungsrisiko unter Druck.
• Die M18-Impuls-Spindel mit Schlagfestigkeit ermöglicht eine effektive Nutzung mit dem Schlagwerk, was hilft, z. B. rostige oder fest sitzende Bauteile ohne zusätzliche Aufstellung zu lösen.

Identifikation

Dieses Produkt wird identifiziert durch die Hersteller-Artikelnummer (MPN) 617.30.58 und die internationale GTIN 4037374055080, was bei Ersatzteilbestellungen oder Anfragen zu kompatiblem Zubehör und Austauschteilen verwendet werden kann.

Hinweise

• Prüfen Sie den Gewindetyp und die Abmessungen, wenn Sie eine fett hydraulische Spindel (UN 1 1/2" x 16) montieren oder bestimmte Presshülsen verwenden möchten.
• Das Produkt wird ohne nähere Angabe zu beiliegenden Hülsen oder Adaptern geliefert; wählen Sie das Zubehör entsprechend den Arbeitsstücken, die Sie typischerweise bearbeiten.
