Potentiometer für Consul / Hofmann 2.30 Elk / MTE3000 — Steuerung und Justierung

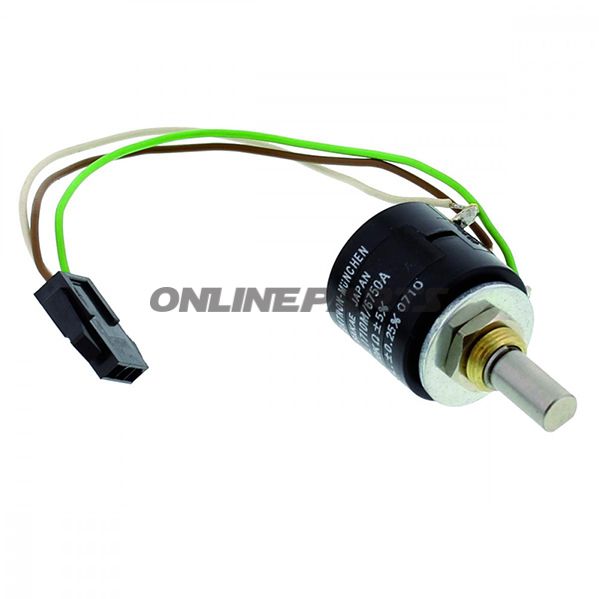

Dieses Potentiometer wird als Einstellelement in Konsolen- und Steuereinheiten für z. B. Consul und Hofmann 2.30 Elk sowie MTE3000-Systeme verwendet. Es handelt sich um ein mechanisches roteres Potentiometer mit Achs-Durchmesser und physischer Länge, die für den Einbau in Paneelbauteile angepasst sind, wo eine präzise variable Widerstandswahl und wiederholte Positionierung erforderlich ist.
- MPN: 652.27.42 — die Teilenummer des Herstellers/Anbieters belegt die Kompatibilität mit den genannten Modellen.
- Durchmesser: Ø 22,5 mm an der Front/ dem Gehäuse, praktisch für Einbau-Maße bei Frontplattenmontage.
- Länge: 40 mm gemessen von der Front bis zum hinteren Rand des Gehäuses (ohne Achshöhe), relevant bei der Platzierung im Gehäuse oder Bedienfeld.
Funktion
Die Funktion des Potentiometers besteht darin, einen variablen elektrischen Widerstand bereitzustellen, der in ein Steuersignal im Kontrollsystem umgewandelt wird. Praktisch wird es zur Feinjustierung von Parametern wie Geschwindigkeit, Position, Empfindlichkeit oder Referenzwerten in elektronischen Geräten verwendet. Die rotatorische Bewegung ändert den Ausgangswert des Widerstands linear oder logarithmisch, abhängig von der Ausführung (prüfen Sie bitte die Anforderungen des Systems beim Austausch).
Materialien und Bauweise
Die Konstruktion besteht aus einem Metall- oder Kunststoffgehäuse, geeignet für mechanische Stabilität bei Frontplattenmontage. Die Achse und der innere Kontaktpfad sind für wiederholten Gebrauch ausgelegt; Kontaktoberflächen bestehen typischerweise aus legierten Materialien, um Kontaktstabilität und begrenzten Verschleiß sicherzustellen. Der angegebene Durchmesser (22,5 mm) und die Länge (40 mm) spiegeln die Abmessungen wider, die für Montagesbohrung, Mutter und Hinterraum im Paneel relevant sind.
Kompatibilität und Anwendung
Das Produkt ist zum Austausch in Systemen gedacht, die mit Consul, Hofmann 2.30 Elk sowie MTE3000 gekennzeichnet sind, wobei MPN 652.27.42 als Identifikator in den Ersatzteillisten verwendet wird. Beim Austausch sollten die elektrischen Spezifikationen (Ohm-Wert, Leistung, Kohärenztyp) des jeweiligen Steuersystems überprüft werden, da diese Parameter für eine korrekte Funktion übereinstimmen müssen. Falls kein GTIN angegeben ist, sollte die Austauschvalidierung über MPN und eine physische Prüfung von Maßen/Anschlüssen erfolgen.
Technische Hinweise für Monteure
- Prüfen Sie das Panelloch Ø 22,5 mm auf Kompatibilität mit Frontmontage und eventueller Verwendung einer Sicherungsmutter.
- Verfügbarer Hinterraum: 40 mm Körpertiefe erfordert ausreichend Platz hinter dem Paneel für Kabelführung und ggf. Stecker.
- Kontrollieren Sie den Achsentyp (z. B. flach, rund mit Flansch oder stumpf) und die Länge, um eine korrekte Montage von Knopf oder Griff zu gewährleisten.
- Bei Reparaturen: Reinigen Sie ggf. Kontaktflächen und vermeiden Sie übermäßige Kraft beim Anbringen der Frontmutter, um das Lager des Potentiometers zu schützen.
Identifikation
Dieses Potentiometer wird über MPN 652.27.42 in Ersatzteillisten für Consul/Hofmann 2.30 Elk und MTE3000 identifiziert. Da weder GTIN noch Markenname in den Produktsdaten vorhanden sind, wird empfohlen, den Abgleich mit Originalausrüstung oder technischer Dokumentation vor der Bestellung vorzunehmen, um eine korrekte Übereinstimmung sicherzustellen.
Falls weitere technische Daten benötigt werden (Widerstandswert in Ohm, Kohärenztyp, Leistungsaufnahme oder Achsprofil), können diese vom Lieferantendatenblatt mitgeteilt oder am vorhandenen Bauteil beim Austausch gemessen werden.
