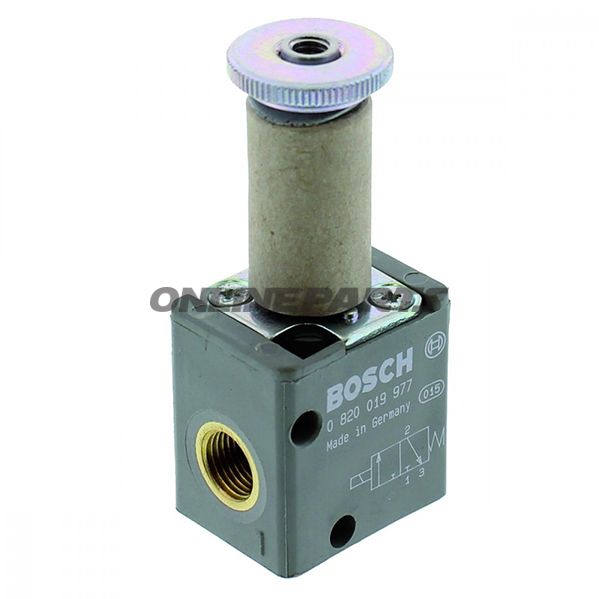

Pneumatische 3/2-Ventil für Hebe- bzw. Aufzugsanlagen (Nussbaum / Bosch Sprinter, Artikel 960047)
Produkttyp und Anwendung: Diese pneumatische 3/2-Ventil ist für die Steuerung der Luftzufuhr in Hebe- und Rampe-Anwendungen vorgesehen, wie sie in Nussbaum/Bosch Sprinter-Systemen verwendet werden (Artikelnummer 960047). Die Ventilfunktion dient als Einzel-Pulse-Steuereinheit, die entweder Druckluft zu einem Abnehmer zulässt oder freigibt — typischerweise zum Heben oder Senken eines Aufzugs bzw. eines angeschlossenen pneumatischen Zylinders.
Funktion: Ein 3/2-Ventil bedeutet drei Anschlüsse und zwei Positionen. In einer Position ist der Druckluftanschluss offen zum Arbeitsanschluss (Druck an den Akteur), in der anderen Position ist der Arbeitsanschluss abgesperrt und oft mit Druckabbau verbunden. Diese Konfiguration wird üblicherweise bei einfach wirkenden Zylindern oder als Teil einer einfachen Steuerungsfunktion verwendet, bei der eine schnelle Druckentlastung für eine kontrollierte Rückführung erforderlich ist.
- Steuerungstyp: Manuell/elektrisch/pneumatisch je nach Installation — Produktdaten geben den Ventilkörper selbst an (3/2-Funktion), oft montiert als Bauteil in Nussbaum/Bosch Sprinter Hebesystemen.
- Anschlusskonfiguration: Standard 3 Anschlüsse (Druck, Arbeitsanschluss, Entlastung) und 2 Positionen (offen/geschlossen) — geeignet zur Steuerung einfach wirkender Aktuatoren.
Materialien und Abmessungen: Die Ventil besteht aus Kunststoff, was ein geringes Gewicht und Korrosionsbeständigkeit gegenüber Metallkomponenten bietet. Die angegebenen Maße betragen 22 x 29 x 65 mm (L x B x H), was sie kompakt und einfach in bestehendes Installationsvolumen oder Ventilblöcke integrierbar macht. Kunststoffmaterial eignet sich für Standard-Pneumatikinstallationen mit mäßigem Druck und gängigen Umgebungen; Kompatibilität mit Chemikalien und Temperaturbedingungen in speziellen Betriebsumgebungen sollte geprüft werden.
Kompatibilität und Originalteil: Das Produkt ist eine originale Nussbaum-Komponente, eingesetzt in Nussbaum/Bosch Sprinter- und Universal-Hebeanwendungen (Referenznummer 960047). MPN (Hersteller-Teilenummer) ist 652.40.11, und GTIN/Strichcode für dieses Originalteil ist 4062154003197. Diese Identifikatoren können verwendet werden, um Ersatzteillisten, Ersatzteil-Datenbanken und technische Diagramme abzugleichen und eine korrekte Austauscheinheit sowie Kompatibilität mit bestehenden Systemen sicherzustellen.
Typische technische Vorteile dieser Konstruktion:
- Kompatibel mit Standard-Pneumatikanschlüssen in Pkw- und Hebeausrüstung.
- Kompakte Abmessungen für platzsparende Installationsorte.
- Kunststoffmaterial reduziert Korrosionsrisiko und verringert das Gewicht beweglicher Rohrsysteme.
- Originalteil von Nussbaum gewährleistet Übereinstimmung mit Herstellertoleranzen und Montagedetails.
Montage- und Betriebsüberlegungen: Beim Austausch von Ventilen sollten Montagefläche und Anschlüsse von Verschmutzungen befreit werden. Dichtungen und Druckleitungen auf Undichtigkeiten nach der Montage überprüfen. Obwohl das Ventil aus Kunststoff besteht, sollten Betriebstemperatur und Luftqualität (getrocknete, gefilterte Luft) berücksichtigt werden, um eine lange Lebensdauer zu gewährleisten. Befolgen Sie die Montageanleitung des Herstellers bezüglich Drehmoment und Dichtungen bei der Befestigung.
Identifikation in Ersatzteilsystemen: Dieser Artikel trägt die Marke Nussbaum und ist identifizierbar mit MPN 652.40.11 sowie GTIN 4062154003197. Die Informationen sind hilfreich für Mechaniker und Werkstätten, wenn das exakte Original-Ersatzteil bestellt oder mit Serviceanleitungen abgeglichen werden soll.
Hinweis: Daten zu elektrischen Steuerelementen oder weiterem Zubehör der Ventilkombination (z. B. Manifolds, Fittings oder elektrische Spulen) sind hier nicht enthalten und sollten bei Bedarf separat geprüft werden.
