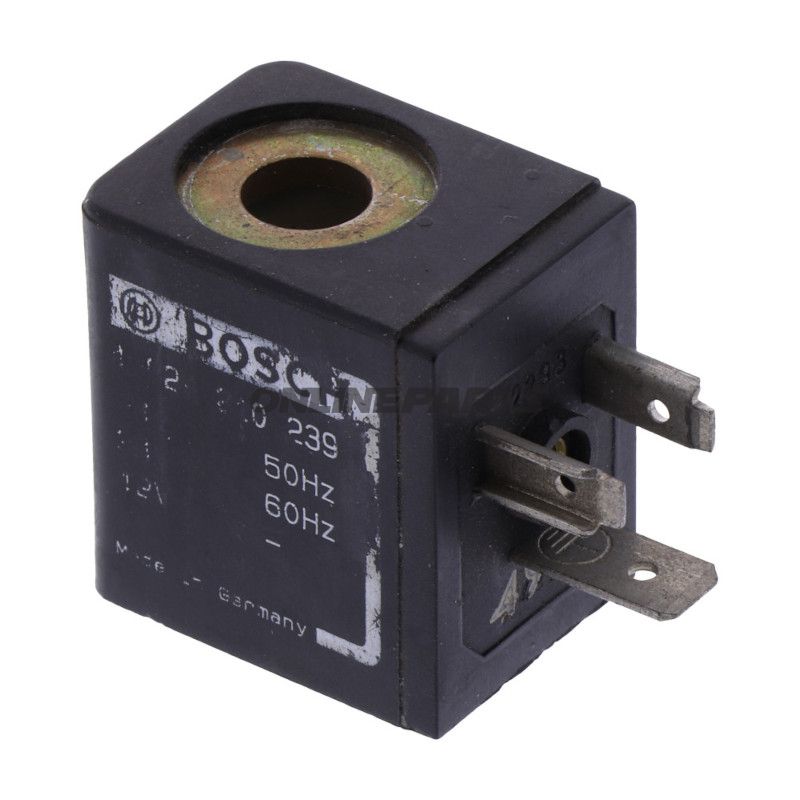

Pneumatikspule für Steuerventil, 12 V DC / 24 V AC
Diese Pneumatikspule von Nussbaum (MPN: 652.21.00) ist für die Steuerung elektromagnetischer Steuerventile in pneumatischen Anlagen an Motorrädern, Werkstattpressen und zugehörigem Zubehör vorgesehen. Die Spule wandelt elektrische Energie in ein Magnetfeld um, das den Kern (Armatur) des Ventils aktiviert und damit den Luftstrom im System öffnet oder schließt. Die Produktbezeichnung im Material lautet PNEUMATIKSPULE 12V DC 24V AC 960049 1824210239.
Funktion
Die primäre Funktion der Spule besteht darin, bei angelegter Spannung ein zuverlässiges magnetisches Feld bereitzustellen, damit sich der Ventilkern präzise und wiederholbar bewegt. Sie ist für den Betrieb mit 12 V DC und 24 V AC ausgelegt, wodurch sie in Systemen mit Gleich- oder Wechselstrom verwendbar ist. Aufgrund der Doppelangabe sollte man vor der Montage die gesamten elektrischen Anforderungen und die Steuerung des Ventils prüfen.
Materialien und Konstruktion
Die Spule verfügt über eine innere Kupferwicklung um einen ferromagnetischen Kern, der in solchen Einheiten Standard ist, um eine geeignete magnetische Durchlässigkeit und Haltbarkeit zu gewährleisten. Die Außenhülle besteht typischerweise aus Kunststoff- oder Epoxidbeschichtung zum elektrischen Schutz und Kurzschlussschutz sowie zum Schutz vor Öl- und Staubbelastung in Werkstattumgebungen. Die Anschlussstifte oder Leitungen sind für die angegebenen Spannungen dimensioniert und gemäß üblichen elektrischen Sicherheitsstandards isoliert.
Technische Eigenschaften und Betrieb
- Spannung: 12 V DC und 24 V AC (Kompatibilität mit dem jeweiligen Ventiltyp prüfen).
- Betriebsweise: Elektromagnetische Aktivation des Ventilarmatur.
- Isolations- und Gehäusematerial: Epoxy-/Kunststoffhülle (beständig gegen Öl und üblichen Schmutz).
- Anschluss: Standard elektrische Anschlüsse/Ledrausführung geeignet für die angegebenen Spannungen.
Kompatibilität und Anwendung
Die Spule ist als Ersatzteil für kompatible Nussbaum- und andere Hersteller elektromagnetischer Pneumatikventile mit entsprechenden MPN und physischer Montagemöglichkeit ausgelegt. MPN 652.21.00 bezeichnet die spezifische Variante; prüfen Sie Maße des Ventils und elektrische Anforderungen (z. B. Impedanz/Stromverbrauch bei DC/AC) beim Austausch. Falls der GTIN nicht angegeben ist, wird empfohlen, MPN und ggf. physische Abmessungen zu vergleichen, um eine korrekte Passform sicherzustellen.
Praktische Vorteile für Mechaniker
- Geeignet für den Einsatz in 12 V DC- und 24 V AC-Systemen (bitte richtige Steuerung und Absicherung sicherstellen).
- Robuste Isolierung und Gehäuse, geeignet für Werkstattumgebungen mit Öl und Schmutz.
- Leicht austauschbar als modulare Komponente an kompatiblen Ventilen – beachten Sie Polarität und Spannungsform bei der Installation.
Identifikation
Marke: Nussbaum
MPN: 652.21.00
GTIN: nicht angegeben
Montage und Sicherheit
Beim Montieren Strom abschalten und korrekten Spanningstyp (DC vs. AC) bestätigen. Befolgen Sie die Empfehlungen des Herstellers für das Anzugmoment eventueller Montagedrähte und verwenden Sie geeignete Wärmeableitung, wenn die Spule im Dauerbetrieb eingesetzt wird. Prüfen Sie auch die Impedanz, Sicherungen und Steuereinheit der Ventilsteuerung, um Überlastung zu vermeiden.
Wenn weitere technische Daten oder Zielsetzungen erforderlich sind (z. B. Widerstand/Ohm-Wert, Montagedimensionen oder thermische Klasse), können diese auf Anfrage mitgeteilt werden, damit die korrekte Variante für die konkrete Ventilinstallation ausgewählt wird.
