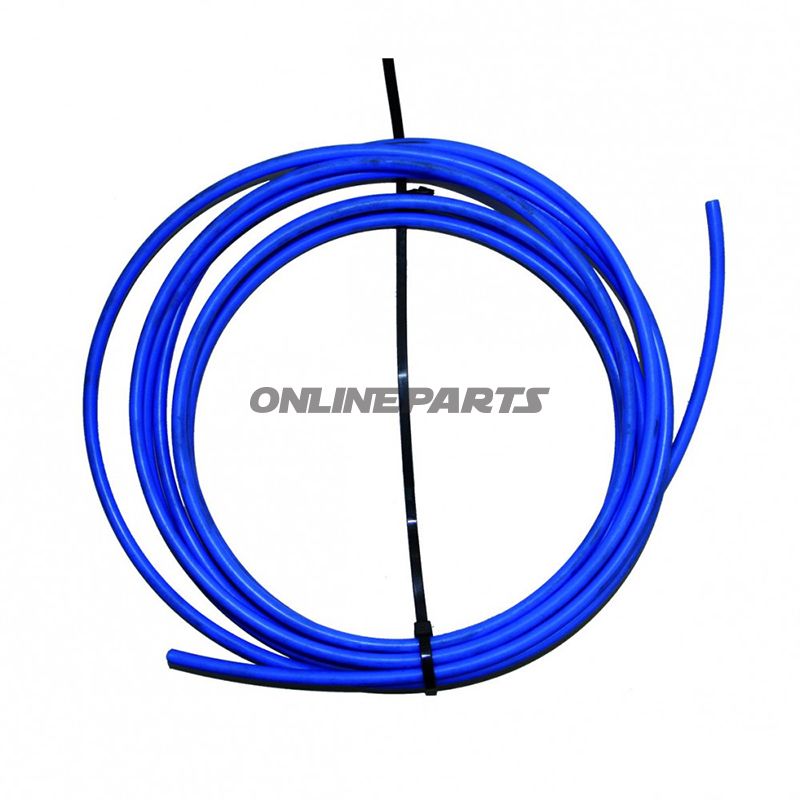

Pneumatische Schlauch, blau 6/4 (Innere Ø 4 mm / äußere Ø 6 mm) für Druckluftsysteme
Dieser Pneumatikschlauch von John Guest (MPN: 650.26.29, GTIN: 4260377670022) ist für den Einsatz in luft- und pneumatischen Kreisläufen vorgesehen, in denen Flexibilität, Chemikalienbeständigkeit und eine präzise Dimensionierung erforderlich sind. Das Produkt entspricht dem Typ, der am Markt oft als Nussbaum 6/4 (Artikelnummer 960007) bezeichnet wird und wird in blauer Farbe geliefert, um eine leichte Identifikation in Installationsumgebungen zu ermöglichen.
- Funktion: Der Schlauch dient dem Transport von Druckluft und pneumatischen Signalen zwischen Bauteilen wie Ventilen, Reglern, Steckverbindern und Aktoren. Hauptfunktion ist es, eine dichte, flexible und stabile Verbindung sicherzustellen, ohne den Luftstrom wesentlich zu beeinflussen.
- Abmessungen: Innen-Durchmesser 4 mm, Außen-Durchmesser 6 mm — Standardmaße für viele kleine pneumatische Systeme und Armaturen.
- Material und Eigenschaften: Hergestellt aus Kunststoff (thermoplastisches Material, typischerweise für Pneumatikschläuche verwendet). Die Materialwahl bietet gute Flexibilität, Beständigkeit gegen gängige nicht aggressive hydraulische Flüssigkeiten und Verschleiß bei wiederholter Bewegung. Der Kunststoffschlauch ist leichtgewichtig und lässt sich gut durch Gewinde und Kabelkanäle führen.
- Farbe: Blau — geeignet zur Farbcodierung von Kreisläufen oder zur visuellen Unterscheidung von Druckluftpfaden von anderen Rohrführungen.
- Kompatibilität: Die Abmessungen (4/6 mm) sind kompatibel mit Standard Push-fit- und Klemmverbindungen, die häufig in Werkstätten und Anlagen verwendet werden. Beim Montieren sicherstellen, dass die Verbindungen korrekt passen und gegebenenfalls passende Klemmtechniken verwenden.
Technische Überlegungen: Der Innendurchmesser der Pneumatikleitung beeinflusst Druckverlust und Durchfluss; 4 mm Innendurchmesser eignet sich für niedrig- bis mittelströmende Anwendungen in kleinen Zylindern und Ventilen. Bei längeren Leitungswegen oder höheren Luftmengen sollte man den Druckverlust über die Distanz überprüfen und gegebenenfalls größere Abmessungen wählen. Thermoplastische Schläuche können bei niedrigen Temperaturen starr werden und bei hohen Temperaturen weicher, daher sollten Betriebstemperaturbedingungen bei der Installation berücksichtigt werden.
Montage und Wartung: Schneiden Sie das Schlauchende immer schräg ab, um dichte Verbindungen zu gewährleisten. Verwenden Sie saubere Verbindungen ohne Ablagerungen. Visuelle Inspektion auf Risse, Verschleiß oder Verformungen vor und nach der Installation, insbesondere wenn der Schlauch sich dynamisch bewegt oder über längere Zeit Öl und UV-Licht ausgesetzt ist.
Herstellerinformation: Obwohl das Produkt in einigen Quellen als Nussbaum 6/4 (960007) bezeichnet wird, ist der angegebene Markenname dieses Produkts John Guest mit MPN 650.26.29 und GTIN 4260377670022. Informationen zum Hersteller und zur Teilenummer sollten im Hinblick auf vorhandene Ersatzteillisten oder technische Zeichnungen bei einem Austausch überprüft werden.
Kontaktieren Sie technischen Support oder den verantwortlichen Monteur, wenn Unklarheiten bezüglich Dimensionierung, Betriebsdruck oder Kompatibilität mit spezifischen Fittings und -komponenten bestehen.
