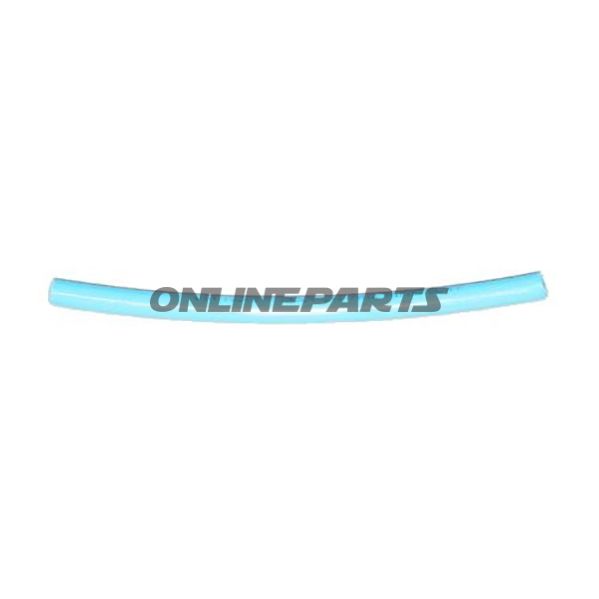

Pneumatikschlauch 8/6Blau

Pneumatische Schlange 8/6 mm in Blau für Luftführung

Diese Pneumatikschlange von John Guest (MPN: 650.04.09, GTIN: 4260377670039) ist für Führungs- und Anschlussaufgaben in Druckluftsystemen, Maschinen und Automatisierungsanlagen hergestellt. Die Schlange ist als Meterware gedacht, wird nach Bedarf zugeschnitten und in Verbindung mit passenden Fittings und Klemmen für pneumatische Installationen verwendet.

Funktion und Anwendung

• Transportiert Druckluft und pneumatische Signale zwischen Komponenten in einem Luftsystem.
• Geeignet für den Einsatz in Werkstätten, Maschinenräumen und Automatisierungsgeräten, wo flexible Rohrführung im mm-Bereich erforderlich ist.
• ISO-Ausführung, wodurch sie mit standardisierten Anschlüssen und Fittings kompatibel ist.

Material und Aufbau

Die Schlange besteht aus Polyamid (PA, oft als Nylon bezeichnet) mit blauer Oberfläche. Polyamid ist ein technisches Kunststoffmaterial, das gute mechanische Festigkeit, Verschleißfestigkeit und Beständigkeit gegenüber den meisten gängigen technischen Ölen und Kühlmitteln kombiniert. Die Eigenschaften des Materials sorgen für eine dimensionsstabile Schlange, die wiederholte Biegungen in normalen pneumatischen Anwendungen aushält.

Technische Daten

• Abmessungen (innen Ø x außen Ø x Wandstärke): 6 x 8 x 1 mm.
• Betriebsdruck: max. 19 bar bei 20 °C. Berstdruck ist angegeben als ca. 2,5-fach des Betriebsdrucks, was Spielraum bei kurzen Druckschwankungen bietet.
• Biegeradius: 50 mm, relevant bei Rohrführung in engen Führungswegen.
• Wird als Meterware geliefert, sodass die Länge den Installationsanforderungen angepasst wird.

Kompatibilität und Montage

Da die Schlange ISO-Standards in Dimensionierung und Zulassung folgt, kann sie zusammen mit standardisierten pneumatischen Fittings verwendet werden, die für 6 mm innere Dimension und 8 mm äußere Dimension vorgesehen sind. Der Anschluss erfordert die korrekte Wahl der Fittings (Push-fit oder Gewindeadapter) und, falls relevant, Unterstützung in Form von Klemmen oder Clips, um eine ordnungsgemäße Befestigung bei Vibration und Bewegung sicherzustellen.

Praktische Überlegungen

• Bei der Installation sollte der Betriebsdruck nicht überschritten werden, und die Umgebungstemperatur um die Schlange herum sollte nahe dem Referenzwert (20 °C) gehalten werden, um die angegebenen Druckdaten zu erhalten.
• Polyamid kann bei niedrigen Temperaturen steifer und bei hohen Temperaturen weicher werden; planen Sie Rohrführung und Befestigung entsprechend den Bedingungen der Anlage.
• Vermeiden Sie dauerhaften mechanischen Abrieb an scharfen Kanten ohne Schutz, da dies die Lebensdauer verkürzen kann.

Das Produkt wird von John Guest geliefert, einem bekannten Anbieter pneumatischer Komponenten. Die Artikelnummer (MPN) 650.04.09 und GTIN 4260377670039 können beim Einkauf oder bei der Suche nach technischen Datenblättern und kompatiblen Fittings verwendet werden.
