Platine Powerboard Neu Waeco

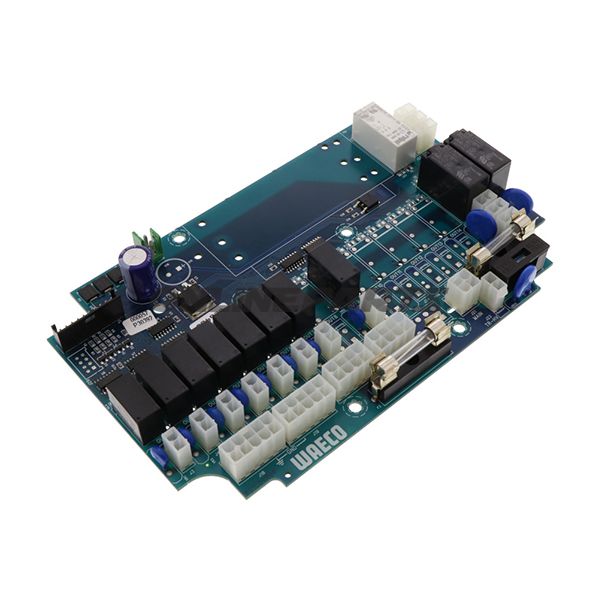

Hauptplatine (Powerboard) für Waeco Klimareparaturgeräte

Produkt: PLATIN POWERBOARD, neue Version von Waeco
Marke: Waeco (Originalteil)
MPN: 650.00.70
GTIN: 4015704250022

Diese PLATIN POWERBOARD ist eine neue Hauptplatine (Powerboard) für den Einsatz in Waeco-Klima-Servicegeräten. Die Platine misst ca. 195 x 122 mm und wird als Waeco Originalteil (Artikelnummer 4441000057) geliefert. Die Beschreibung deckt Funktion, Materialwahl, Kompatibilität und technische Vorteile mit Fokus auf praktische Anwendung für Mechaniker und erfahrene Motorradfahrer, die mit Klimageräten arbeiten, ab.

Funktion

• Die Powerboard fungiert als Hauptstrom- und Steuerungskarte in der Klimaserie, verteilt und regelt die Stromzufuhr zu verschiedenen Modulen und Sensoren.
• Sie verarbeitet interne Signale zur Pumpensteuerung, Ventilbetätigung und Kommunikation zwischen Bedienfeld und Messmodulen.
• Ausgelegt für einen stabilen Betrieb der Klimaserie bei normalem Betriebsstrom und normalen Betriebsbedingungen.

Materialien und Konstruktion

• Die Leiterplatte besteht aus standardmäßiger Glasfaserlaminat (FR4), das üblicherweise für gute mechanische Stabilität und Isolation verwendet wird.
• Bauteile bestehen typischerweise aus oberflächenmontierten Elektronikkomponenten (SMD), Kondensatoren, Widerständen, Dioden und Leistungselementen, dimensioniert für die Stromforderungen der Klimaanlage.
• Kontakte und Lötpunkte sind angeordnet und verstärkt, um Vibrationen und Temperaturänderungen standzuhalten, wie sie in Werkstattumgebungen auftreten können.

Kompatibilität und Anwendung

• Die Platine ist ein OEM-Originalteil von Waeco und für den Einsatz in den Klimaserien vorgesehen, die Waeco für diese Artikelnummer (4441000057) spezifiziert. Prüfen Sie die Maschinenteiliste oder Serviceanleitung auf die korrekte Übereinstimmung mit MPN 650.00.70.
• Da es mehrere Versionen von Geräten und ältere Ersatzteile gibt, wird stets empfohlen, physische Abmessungen (195 x 122 mm) und Steckplatzanordnungen vor der Montage zu vergleichen.
• Geeignet für Werkstätten und Techniker, die Reparaturen, Austausch oder Wartung von Waeco-Klima-Programmen durchführen.

Technische Vorteile und Überlegungen

• Als originales Waeco-Komponenten ist die Platine so konzipiert, dass sie mit der Fabriksoftware und den angeschlossenen Modulen kompatibel ist, was das Risiko unvorhergesehener Kommunikationsfehler reduziert.
• Neue Version kann Verbesserungen in Bauteilwahl oder Layout im Vergleich zu früheren Versionen enthalten; überprüfen Sie Servicebulletins oder Revisionsnummern, falls Dokumentation erforderlich ist.
• Beim Austausch sollten Standard-ESD-Schutzmaßnahmen beachtet, eine ordnungsgemäße Erdung sichergestellt und Sicherungen sowie angrenzende Kabel auf Beschädigungen vor Inbetriebnahme geprüft werden.

Praktische Tipps bei der Montage

• Schalten Sie das Gerät aus und trennen Sie die Stromversorgung vor dem Austausch. Notieren oder fotografieren Sie die Kabelverbindungen für eine korrekte Wiederverwendung.
• Untersuchen Sie angrenzende Bauteile auf Beschädigungen, Überhitzung oder Korrosion – Probleme in anderen Elementen können zu wiederholten Fehlern führen, auch nach dem Austausch der Hauptplatine.
• Nach der Montage: führen Sie eine Funktionsprüfung aller relevanten Bereiche durch (Stromversorgung, Sensoren, Pumpe/Ventilaktivität) und bestätigen Sie, dass Fehlermeldungen in der Bedieneinheit gelöscht sind.

GTIN 4015704250022 und MPN 650.00.70 weisen darauf hin, dass dies ein Waeco-Originalbauteil ist; dies ist relevant bei der passenden Ersatzteilbestellung für spezifische Maschinenversionen und bei Bestellabfragen bei Anbietern.
